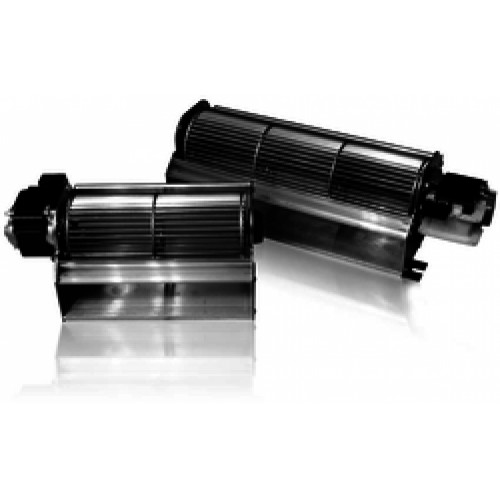

Вентилятор Coprel FF 80-360/40 тангенциальный

Вентилятор Coprel FF 80-360/40 тангенциальный 0 Цена по запросу

Заказать

На складе Код товара:

COPREL Производитель

Цена по запросу

Быстрый заказ

Нашли дешевле?

Характеристики

КонструкцияТангенциальный

БрендCoprel

Частота [Гц]60

Все характеристики

Описание

Описание вентилятор Coprel FF 80-360/40

однофазный двигатель с 2 экранированными полюсами, со встроенной защитой полным сопротивлением, изготовлен согласно требованиям ЕС по стандарту EN 60335-1, спроектирован на основе 2 шарикоподшипников 626 ZZ, вентилятор с 1 шарикоподшипником 608 ZZ;

двигатель с минимальным классом изоляции 155 "B";

предназначен для работы в непрерывном режиме при температуре окружающей среды от -10°C до +50°C;

подключение к электросети посредством радиальных или осевых штыревых фастонов 6,3x0,8 мм, которые крепятся непосредственно к катушке;

крыльчатка из алюминия постоянной толщины Ø 80 мм, с загнутыми вперед лопастями и армированными промежуточными дисками, трансмиссия от ведущего вала осуществляется посредством упругой втулки с установочным винтом;

шнек, изготовленный из экструдированного алюминия и предварительно оцинкованного металлического листа.

По запросу:

двигатели с различной мощностью и классами изоляции;

напряжение питания от 24В до 400В 50/60 Гц;

версия с двойным напряжением и/или двойной скоростью вращения;

подсоединение к электросети при помощи шнуров различной длины;

двигатель с пропитанной катушкой "IV" для работы в помещениях с повышенным процентом влажности;

термозащита и/или термоплавкий предохранитель;

без крепежных язычков (серия TF);

изготовление по стандартам UL-CSA;

ведущий вал из стали AISI420 с фрезерованной поверхностью;

вентилятор охлаждения, смонтированный на двигателе;

версия двигателя HT с классом изоляции "H" 180°C, предназначенная для работы в непрерывном режиме при температуре окружающей среды от -10°C до +70°C.

Идентификационный код изделия

Coprel - описание, технические характеристики, графики

1) серия TF: «стандартный» шнек серия серия FF: шнек с проушинами
2) расположение двигателя R: двигатель расположен с правой стороны от сопла выхода воздуха L: двигатель расположен с левой стороны от сопла выхода воздуха
3) размеры вентилятора
4) номинальная длина вентилятора 240 - 270 - 300 - 360 мм
5) высота пакета статора 40 mm
6) тепловая защита T: термозащита F: термоплавкий предохранитель символ отсутствует: встроенная защита полным сопротивлением
7) код обмотки катушки
8) подключение к электросети R: радиальные фастоны A: осевые фастоны C: шнуры
9) расположение двигателя см. приведенные ниже таблицы 1 и 2
10) по запросу (*) HT: Высокотемпературная версия IV-IM-PRN: Низкие температуры с высоким процентом влажности до 92%
11) по запросу BBBLV: шарикоподшипники, смонтированные на двигателе и вентиляторе
12) по запросу: вентилятор охлаждения устанавливается со стороны двигателя
13) напряжение питания
14) частота сети

(*) Версии с пропиткой: Версия IV: пропитка катушки осуществлена путем погружения в прозрачную эпоксидную краску (классическая пропитка для обмотки статоров). Версия PRN: катушка пропитана и защищена заметным слоем черной эпоксидной смолы. Версия IM: пропитка катушки осуществлена путем погружения в прозрачную эпоксидную краску с нанесением силикона на контакты конца обмоток и трехполюсный шнур; крышка катушки в виде нейлоновой капсулы. Бобина не погружена в смолу и остается на виду, при монтаже двигателя необходимо следить за тем, чтобы открытая часть капсулы была повернута книзу, чтобы в нее не попадал конденсат. Версия INC: катушка с уровнем защиты IP55, полностью погружена в эпоксидную смолу.

Расположение двигателя с радиальными фастонами (таблица 1)

Расположение двигателя с осевыми фастонами (таблица 2)

Установочные размеры Coprel FF 80-360/40

Серия	FF80-360/40
Двигатель	40-2
Размер (мм) A	365.5
Размер (мм) B	383.8
Размер (мм) C	404.9
Размер (мм) D	460.9
Потребляемая мощность (Вт)	55
Потребляемый ток (A)	0.45
Оборотов/мин	800
Производительность (м3/ч)	312
Статическое давление (ΔПа)	75
Кривая n°	4

График производительности Coprel FF 80-360/40

Технические характеристики Вентилятор Coprel FF 80-360/40 тангенциальный

Общие характеристики

Конструкция	Тангенциальный
Бренд	Coprel
Частота [Гц]	60
