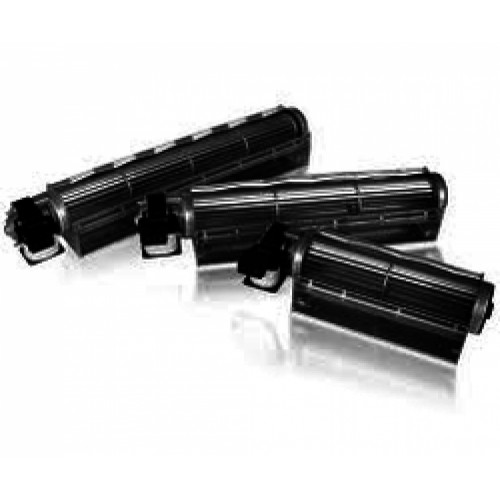

Вентилятор Coprel TF 45-180/20 тангенциальный

Вентилятор Coprel TF 45-180/20 тангенциальный 0 Цена по запросу

Заказать

На складе Код товара:

COPREL Производитель

Цена по запросу

Быстрый заказ

Нашли дешевле?

Характеристики

КонструкцияТангенциальный

БрендCoprel

Частота [Гц]60

Все характеристики

Описание

Описание вентилятор Coprel TF 45-180/20

однофазный двигатель с 2 экранированными полюсами, со встроенной защитой полным сопротивлением, изготовлен согласно требованиям ЕС по стандарту EN 60335-1, с самоцентрирующимися и самосмазывающимися бронзовыми втулками с большим запасом смазки;

двигатель с минимальным классом изоляции 130 "B";

предназначен для работы в непрерывном режиме при температуре окружающей среды от -10°C до +50°C;

подключение к электросети посредством радиальных или осевых штыревых фастонов 6,3x0,8 мм, которые крепятся непосредственно к катушке;

крыльчатка из алюминия постоянной толщины Ø 45 мм, с загнутыми вперед лопастями и армированными промежуточными дисками;

шнек, изготовленный из предварительно оцинкованного металлического листа, благодаря высокой аэродинамичности обеспечивает великолепную производительность, статическое давление и низкий уровень шума.

По запросу:

версия двигателя с сертификатом IMQ - CSV;

двигатели с различной мощностью и классами изоляции: 155 "F" - 180 "H";

напряжение питания от 12В до 400В 50/60 Гц;

версия с двойным напряжением и/или двойной скоростью вращения;

подсоединение к электросети при помощи шнуров различной длины;

обмотка катушки двигателя со степенью защиты IP55;

защита от пыли и/или влажности;

термозащита и/или термоплавкий предохранитель;

шнек с поверхностной катафорезной обработкой;

версия "НТ" для работы в условиях от -30°C до +100°C;

изготовление по стандартам UL-CSA;

версия "BB" на 2-х шарикоподшипниках типа 626 ZZ, смонтированных на двигателе.

Идентификационный код изделия

Coprel - описание, технические характеристики, графики

1) серия TF: «стандартный» шнек
2) расположение двигателя R: двигатель расположен с правой стороны от сопла выхода воздуха L: двигатель расположен с левой стороны от сопла выхода воздуха
3) размеры вентилятора
4) номинальная длина вентилятора 120 - 180 - 240 - 300 - 360 мм
5) высота пакета статора 10-15-20-30-35 мм
6) тепловая защита T: термозащита F: термоплавкий предохранитель символ отсутствует: встроенная защита полным сопротивлением
7) код обмотки катушки
8) подключение к электросети R: радиальные фастоны A: осевые фастоны C: шнуры
9) расположение двигателя см. приведенные ниже таблицы 1 и 2
10) шнуры (*) HT: Высокотемпературная версия IV-IM-PRN: Низкие температуры с высоким процентом влажности до 92% INC: Луженая катушка со степенью защиты IP55
11) по запросу BB: шарикоподшипники, смонтированные на двигателе
12) напряжение питания
13) частота сети

(*) Версии с пропиткой: Версия IV: пропитка катушки осуществлена путем погружения в прозрачную эпоксидную краску (классическая пропитка для обмотки статоров). Версия PRN: катушка пропитана и защищена заметным слоем черной эпоксидной смолы. Версия IM: пропитка катушки осуществлена путем погружения в прозрачную эпоксидную краску с нанесением силикона на контакты конца обмоток и трехполюсный шнур; крышка катушки в виде нейлоновой капсулы. Бобина не погружена в смолу и остается на виду, при монтаже двигателя необходимо следить за тем, чтобы открытая часть капсулы была повернута книзу, чтобы в нее не попадал конденсат. Версия INC: катушка с уровнем защиты IP55, полностью погружена в эпоксидную смолу.

Расположение двигателя с радиальными фастонами (таблица 1)

Расположение двигателя с осевыми фастонами (таблица 2)

Установочные размеры Coprel TF 45-180/20

Серия	TF45-180/20
Двигатель	20-1
Размер (мм) A	180
Размер (мм) B	182
Размер (мм) C	205
Размер (мм) D	266
Размер (мм) E	91
Размер (мм) F	138
Размер (мм) G	154
Размер (мм) H	20
Потребляемая мощность (Вт)	24
Потребляемый ток (A)	0.175
Оборотов/мин	2040
Производительность(м3/ч)	123
Статическое давление(ΔПа)	63.5
Кривая n°	4

График производительности Coprel TF 45-180/20

Технические характеристики Вентилятор Coprel TF 45-180/20 тангенциальный

Общие характеристики

Конструкция	Тангенциальный
Бренд	Coprel
Частота [Гц]	60
