Вентилятор Coprel TF 65-240/30 тангенциальный

Вентилятор Coprel TF 65-240/30 тангенциальный 0 Цена по запросу

Заказать

Популярный

На складе Код товара:

COPREL Производитель

Цена по запросу

Быстрый заказ

Нашли дешевле?

Характеристики

КонструкцияТангенциальный

БрендCoprel

Частота [Гц]60

Все характеристики

Описание

Описание вентилятор Coprel TF 65-240/30

однофазный двигатель с 2 экранированными полюсами, со встроенной защитой полным сопротивлением, изготовлен согласно требованиям ЕС по стандарту EN 60335-1, с самоцентрирующимися и самосмазывающимися бронзовыми втулками с большим запасом смазки;

двигатель с минимальным классом изоляции 130 "B";

предназначен для работы в непрерывном режиме при температуре окружающей среды от -10°C до +50°C;

подключение к электросети посредством радиальных или осевых штыревых фастонов 6,3x0,8 мм, которые крепятся непосредственно к катушке;

крыльчатка из алюминия постоянной толщины Ø 65 мм, с загнутыми вперед лопастями и армированными промежуточными дисками;

шнек, изготовленный из предварительно оцинкованного металлического листа.

По запросу:

версия двигателя с сертификатом IMQ - CSV;

двигатели с различной мощностью и классами изоляции: 155 "F" - 180 "H";

напряжение питания от 12В до 400В 50/60Гц;

версия с двойным напряжением и/или двойной скоростью вращения;

подсоединение к электросети при помощи шнуров различной длины;

обмотка катушки двигателя со степенью защиты IP55;

защита от пыли и/или влажности;

термозащита и/или термоплавкий предохранитель;

шнек с поверхностной катафорезной обработкой;

различные версии "НТ" для работы в условиях от -30°C до +100°C;

изготовление по стандартам UL-CSA;

версия "BB" на 2-х шарикоподшипниках типа 626 ZZ, смонтированных на двигателе;

вентилятор охлаждения, смонтированный на двигателе.

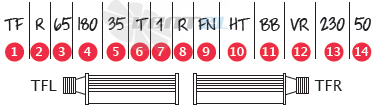

Идентификационный код изделия

Coprel - описание, технические характеристики, графики

1) серия TF: «стандартный» шнек
2) расположение двигателя R: двигатель расположен с правой стороны от сопла выхода воздуха L: двигатель расположен с левой стороны от сопла выхода воздуха
3) размеры вентилятора
4) номинальная длина вентилятора 180 - 240 - 300 mm
5) высота пакета статора 20 - 30 - 40 мм
6) тепловая защита T: термозащита F: термоплавкий предохранитель символ отсутствует: встроенная защита полным сопротивлением
7) код обмотки катушки
8) подключение к электросети R: радиальные фастоны A: осевые фастоны C: шнуры
9) расположение двигателя см. приведенные ниже таблицы 1 и 2
10) по запросу (*) HT: Высокотемпературная версия IV-IM-PRN: Низкие температуры с высоким процентом влажности до 92% INC: Луженая катушка со степенью защиты IP55
11) по запросу BB: шарикоподшипники, смонтированные на двигателе BBBLV: шарикоподшипники, смонтированные на двигателе и вентиляторе
12) по запросу: вентилятор охлаждения устанавливается со стороны двигателя
13) напряжение питания
14) частота сети

(*) Версии с пропиткой: Версия IV: пропитка катушки осуществлена путем погружения в прозрачную эпоксидную краску (классическая пропитка для обмотки статоров). Версия PRN: катушка пропитана и защищена заметным слоем черной эпоксидной смолы. Версия IM: пропитка катушки осуществлена путем погружения в прозрачную эпоксидную краску с нанесением силикона на контакты конца обмоток и трехполюсный шнур; крышка катушки в виде нейлоновой капсулы. Бобина не погружена в смолу и остается на виду, при монтаже двигателя необходимо следить за тем, чтобы открытая часть капсулы была повернута книзу, чтобы в нее не попадал конденсат. Версия INC: катушка с уровнем защиты IP55, полностью погружена в эпоксидную смолу.

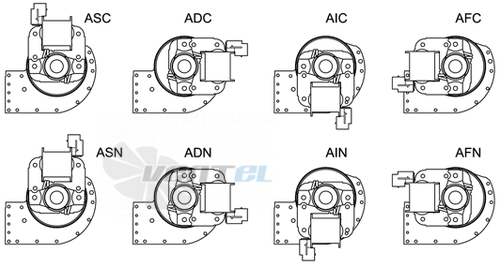

Расположение двигателя с радиальными фастонами (таблица 1)

Расположение двигателя с осевыми фастонами(таблица 2)

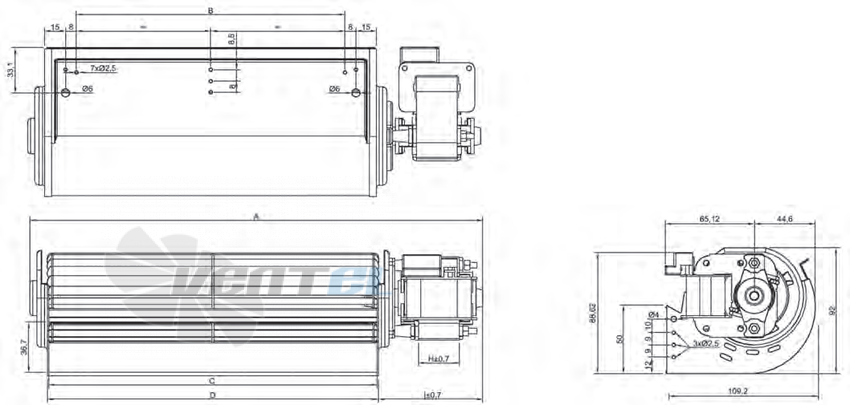

Установочные размеры Coprel TF 65-240/30

Серия	TF65-240/30
Двигатель	30-1
Размер (мм) A	330
Размер (мм) B	214
Размер (мм) C	240
Размер (мм) D	242
Размер (мм) H	30
Размер (мм) I	63.5
Потребляемая мощность (Вт)	40
Потребляемый ток (A)	0.29
Оборотов/мин	1150
Производительность (м3/ч)	214
Статическое давление (ΔПа)	80
Кривая n°	5

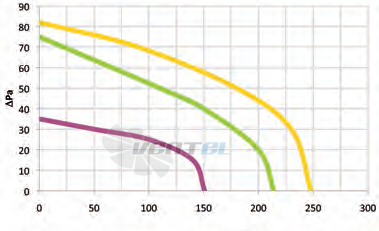

График производительности Coprel TF 65-240/30

Технические характеристики Вентилятор Coprel TF 65-240/30 тангенциальный

Общие характеристики

Конструкция	Тангенциальный
Бренд	Coprel
Частота [Гц]	60
