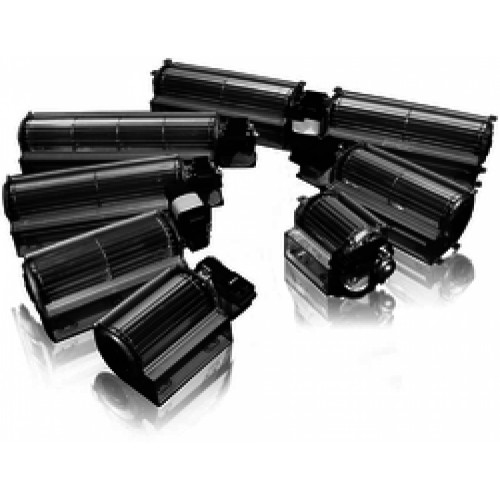

Вентилятор Coprel TFD 180/35 тангенциальный

Вентилятор Coprel TFD 180/35 тангенциальный 0 Цена по запросу

Заказать

На складе Код товара:

COPREL Производитель

Цена по запросу

Быстрый заказ

Нашли дешевле?

Характеристики

КонструкцияТангенциальный

БрендCoprel

Частота [Гц]60

Все характеристики

Описание

Описание вентилятор Coprel TFD 180/35

однофазный двигатель с 2 экранированными полюсами, со встроенной защитой полным сопротивлением, изготовлен согласно требованиям ЕС по стандарту EN 60335-1, с самоцентрирующимися и самосмазывающимися бронзовыми втулками с большим запасом смазки;

двигатель с минимальным классом изоляции 130 "B";

предназначен для работы в непрерывном режиме при температуре окружающей среды от -10°C до +50°C;

подключение к электросети посредством радиальных или осевых штыревых фастонов 6,3x0,8 мм, которые крепятся непосредственно к катушке;

крыльчатка из алюминия постоянной толщины величины Ø 60 мм, с загнутыми вперед лопастями и армированными промежуточными дисками;

шнек, изготовленный из предварительно оцинкованного металлического листа, спроектирован для обеспечения низкого уровня шума и великолепной производительности.

По запросу:

версия двигателя с сертификатом IMQ - CSV;

двигатели с различной мощностью и классами изоляции: 155 "F" - 180 "H";

напряжение питания от 12В до 400В 50/60 Гц;

версия с двойным напряжением и/или двойной скоростью вращения;

подсоединение к электросети при помощи шнуров различной длины;

обмотка катушки двигателя со степенью защиты IP55;

защита от пыли и/или влажности;

термозащита и/или термоплавкий предохранитель;

шнек с поверхностной катафорезной обработкой черного цвета;

различные версии "НТ" для работы в условиях от -30°C до +100°C;

изготовление по стандартам UL-CSA;

версия на шарикоподшипниках;

изготовление по чертежам заказчика.

Идентификационный код изделия

Coprel - описание, технические характеристики, графики

1) серия TFD: «стандартный» шнек серия серия FFD: шнек с проушинами см. размеры FFD
2) номинальная длина вентилятора 90 - 120 - 180 - 240 - 270 - 300 - 360 мм
3) высота пакета статора 15 - 20 - 30 - 35 - 40 мм
4) тепловая защита T: термозащита F: термоплавкий предохранитель символ отсутствует: встроенная защита полным сопротивлением
5) код обмотки катушки
6) подключение к электросети R: радиальные фастоны A: осевые фастоны C: шнуры
7) расположение двигателя см. приведенные ниже таблицы 1 и 2
8) по запросу (*) HT: Высокотемпературная версия IV-IM-PRN: Низкие температуры с высоким процентом влажности до 92% INC: Луженая катушка со степенью защиты IP55
9) по запросу BB: шарикоподшипники, смонтированные на двигателе BBBLV: шарикоподшипники, смонтированные на двигателе и вентиляторе
10) напряжение питания
11) частота сети

(*) Версии с пропиткой: Версия IV: пропитка катушки осуществлена путем погружения в прозрачную эпоксидную краску (классическая пропитка для обмотки статоров). Версия PRN: катушка пропитана и защищена заметным слоем черной эпоксидной смолы. Версия IM: пропитка катушки осуществлена путем погружения в прозрачную эпоксидную краску с нанесением силикона на контакты конца обмоток и трехполюсный шнур; крышка катушки в виде нейлоновой капсулы. Бобина не погружена в смолу и остается на виду, при монтаже двигателя необходимо следить за тем, чтобы открытая часть капсулы была повернута книзу, чтобы в нее не попадал конденсат. Версия INC: катушка с уровнем защиты IP55, полностью погружена в эпоксидную смолу.

Расположение двигателя с радиальными фастонами (таблица 1)

Расположение двигателя с осевыми фастонами (таблица 2)

Установочные размеры Coprel TFD 180/35

Серия	TFD180/35
Двигатель	35-1
Размер (мм) A	460
Размер (мм) B	154
Размер (мм) C	184
Размер (мм) D	194
Размер (мм) H	35
Размер (мм) I	76
Потребляемая мощность (Вт)	47
Потребляемый ток (A)	0.35
Оборотов/мин	1880
Производительность(м3/ч)	331
Статическое давление(ΔПа)	69
Кривая n°	3

График производительности Coprel TFD 180/35

Технические характеристики Вентилятор Coprel TFD 180/35 тангенциальный

Общие характеристики

Конструкция	Тангенциальный
Бренд	Coprel
Частота [Гц]	60
