Тип вентилятора [AC/DC]AC переменного тока | КонструкцияОсевой | Уровень шума [dB/A]78 |
БрендEbmpapst | Вес [кг]3.2 | Производительность [м3/ч]3135 |
Частота [Гц]50 | Питание [В]230 | Частота вращения [об/мин]2580 |
Тех описание Ebmpapst A2D300-AP02-01 - RU | |
Каталог Hyblade 2012 350-450 мм - EN | |
Каталог Hyblade 2010 500-910 мм - EN |

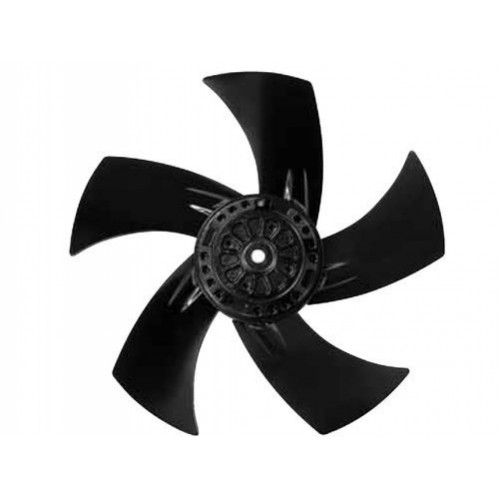

A2D300-AP02-01 решение задач в области вентиляционной техники
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении)
- Напряжение питания – постоянное и переменное (1- / 3-фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа и место применения
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
- Класс защиты: IP 44
- Класс изоляции: "F"
- Защита двигателя: температурный предохранитель выведен
Рабочие параметры вентилятора A2D300-AP02-01
Тип A2D300-AP02-01 | ||
Мотор M2D074-DF | ||
Фаза | 3~ | 3~ |
Номинальное напряжение VAC | 230 | 400 |
Частота Hz | 50 ? | 50 Y |
Соответствует нормативам | CE | CE |
Скорость вращения min-1 | 2580 | 2580 |
Входная мощность W | 210 | 210 |
Потребляемый ток A | 0,62 | 0,62 |
Макс. противодавление Pa | 200 | 200 |
Мин. темп. окр. среды °C | -25 | -25 |
Макс. темп. окр. среды °C | 75 | 75 |
Пусковой ток A | 2,0 | 1,16 |
Общий КПД % | 29,9 | |
Класс эффективности N | 40 | |
Входная мощность kW | 0,25 | |
Расход воздуха m?/h | 2210 | |
Увелич. давления Pa | 125 | |
Скорость вращения min-1 | 2455 |

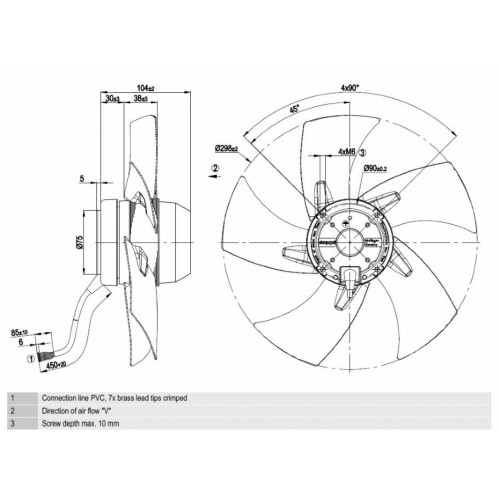

Техническое описание A2D300-AP02-01
Вес | 3,2 kg |
Размер двигателя | 300 mm |
Покрытие ротора | С лакокрасочным покрытием черного цвета |
Материал лопастей | Листовая сталь, с лакокрасочным покрытием черного цвета |
Количество лопастей | 5 |
Направление потока | V |
Направление вращения | Слева, вид на ротор |
Степень защиты | IP 44; в зависимости от монтажного положения |
Класс изоляции | F |
Класс защиты от влажности | F1-2 |
Максимально допустимая темп. окружающей среды электродвигателя | + 80 °C |
Минимально допустимая темп. окружающей среды электродвигателя | - 40 °C |
Положение при монтаже | Горизонтальное расположение вала или ротор внизу |
Отверстия для отвода конденсата | Со стороны ротора |
Режим работы | S1 |
Устройство подшипников электродвигателя | Шарикоподшипник |
Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | 0,75 mA |
Защита двигателя | Реле контроля температуры (TW) с внутренней разводкой |
Вывод кабеля подключения | Разл. |
Класс защиты | I (если защитный провод подключен стороной заказчика) |
График рабочей точки
Схема электрического подключения
Расшифровка наименовани
1) Тип
- A - осевой вентилятор
- S - осевой вентилятор с защитной решеткой
- W - осевой вентилятор со стеновым колесом
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
- D - Трехфазный двигатель
- Е - Однофазный двигатель с пусковым конденсатором
- G - ЕС-двигатель
- S - Двигатель с расщепленными полюсами
- Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
Тип вентилятора [AC/DC] | AC переменного тока |
---|---|
Конструкция | Осевой |
Уровень шума [dB/A] | 78 |
Бренд | Ebmpapst |
Вес [кг] | 3.2 |
Производительность [м3/ч] | 3135 |
Частота [Гц] | 50 |
Питание [В] | 230 |
Частота вращения [об/мин] | 2580 |
Мощность [кВт] | 0.21 |
Давление [Pa] | 200 |
Типоразмер [мм] | 300 |
Сила тока [A] | 0.62 |
Исполнение | Без крепежных элементов |
