| Тип вентилятора [AC/DC]AC переменного тока | КонструкцияОсевой | БрендEbmpapst |
| Вес [кг]4.8 | Производительность [м3/ч]4835 | Частота [Гц]50 |
| Питание [В]230 | Частота вращения [об/мин]1430 | Мощность [кВт]0.2 |
 | Тех описание Hyblade Ebmpapst A4E420-AP02-01 - RU |
| Каталог Hyblade 2012 350-450 мм - EN |
| Каталог Hyblade 2010 500-910 мм - EN |
A4E420-AP02-01 решение задач в области вентиляционной техники
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении)
- Напряжение питания – постоянное и переменное (1- / 3-фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа и место применения
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание A4E420-AP02-01:
- Класс защиты: IP 44
- Класс изоляции: "B"
- Защита двигателя: температурный предохранитель выведен
Рабочие параметры вентилятора A4E420-AP02-01
| Тип A4E420-AP02-01 | |
| Мотор M4E074-GA | |
| Фаза | 1~ |
| Номинальное напряжение VAC | 230 |
| Частота Hz | 50 |
| Метод опред. данных | мн |
| Соответствует нормативам | CE |
| Скорость вращения min-1 | 1430 |
| Входная мощность W | 200 |
| Потребляемый ток A | 0,94 |
| Конденсатор ?F | 7 |
| Напряжение конденсатора VDB | 400 |
| Макс. противодавление Pa | 150 |
| Мин. темп. окр. среды °C | -40 |
| Макс. темп. окр. среды °C | 80 |
| Пусковой ток A | 2.8 |
| Общий КПД % | 31.5 |
| Класс эффективности N | 41.5 |
| Входная мощность kW | 0.26 |
| Расход воздуха m?/h | 3295 |
| Увелич. давления Pa | 91 |
| Скорость вращения min-1 | 1395 |

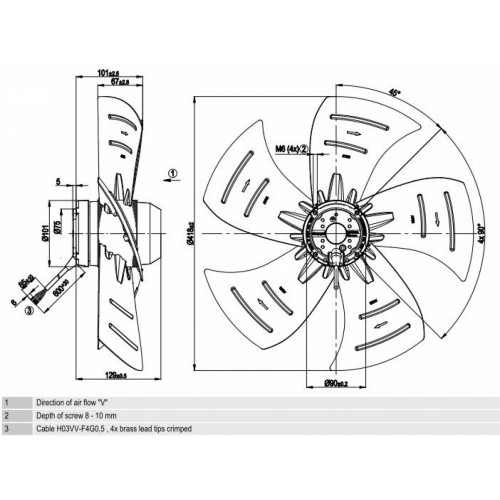

Техническое описание A4E420-AP02-01
| Вес | 4,8 kg |
| Размер двигателя | 420 mm |
| Покрытие ротора | С лакокрасочным покрытием черного цвета |
| Материал лопастей | Напрессованная, круглая листовая сталь |
| Количество лопастей | 5 |
| Направление потока | V |
| Направление вращения | Слева, вид на ротор |
| Степень защиты | IP 44; в зависимости от монтажного положения |
| Класс изоляции | B |
| Класс защиты от влажности | F1-2 |
| Максимально допустимая темп. окружающей среды электродвигателя | + 80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя | - 40 °C |
| Положение при монтаже | Любое |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Устройство подшипников электродвигателя | Шарикоподшипник |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | 0,75 mA |
| Вывод кабеля подключения | Разл. |
| Класс защиты | I (если защитный провод подключен стороной заказчика) |
График рабочей точки
Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
| Тип вентилятора [AC/DC] | AC переменного тока |
|---|---|
| Конструкция | Осевой |
| Бренд | Ebmpapst |
| Вес [кг] | 4.8 |
| Производительность [м3/ч] | 4835 |
| Частота [Гц] | 50 |
| Питание [В] | 230 |
| Частота вращения [об/мин] | 1430 |
| Мощность [кВт] | 0.2 |
| Давление [Pa] | 110 |
| Типоразмер [мм] | 420 |
| Сила тока [A] | 0.94 |
| Исполнение | Без крепежных элементов |
