Тип вентилятора [AC/DC]AC переменного тока | КонструкцияРадиальный | МатериалПластик/Сталь |
ПодшипникиШарикоподшипник (Ball) | Производительность [CFM]624 | БрендEbmpapst |
Вес [кг]3.6 | Производительность [м3/ч]1060 | Частота [Гц]50 |

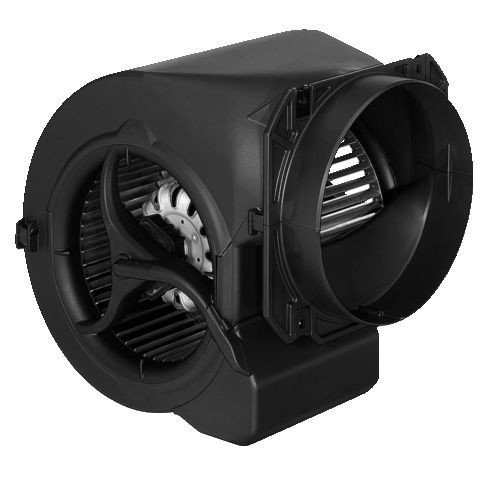

D2E146-HT67-31 в перёд загнутые лопатки, двухстороннее всасывание
Тех описание Ebmpapst D2E146-HT67-31 - RU | |
Каталог ралиальных вентиляторов 2007 - Русский | |
Каталог ралиальных Blowers АС EC - 2011 - English |
Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном сопротивлении
- Напряжение питания – постоянное и переменное (1– / 3–фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание D2E146-HT67-31:
- Класс защиты: IP 20
- Класс изоляции: "F"
Рабочие параметры вентилятора D2E146-HT67-31
Тип D2E146-HT67-31 | |
Мотор M2E068-EC | |
Фаза | 1~ |
Номинальное напряжение VAC | 230 |
Частота Hz | 50 |
Метод опред. данных | мн |
Соответствует нормативам | CE |
Скорость вращения min-1 | 1850 |
Входная мощность W | 355 |
Потребляемый ток A | 1,55 |
Макс. противодавление Pa | 0 |
Мин. темп. окр. среды °C | -25 |
Макс. темп. окр. среды °C | 55 |
Пусковой ток A | 1,1 |
Общий КПД | 29 |
Класс эффективности N | 39 |
Входная мощность kW | 0,26 |
Расход воздуха m?/h | 700 |
Увелич. давления Pa | 400 |
Скорость вращения min-1 | 2435 |
Техническое описание D2E146-HT67-31
Вес | 3,6 kg |
Размер двигателя | 146 mm |
Покрытие ротора | Частичное скрепление заливкой с алюминием |
Материал клемной коробки | Полимер PP, черного цвета |
Материал рабочего колеса | Листовая сталь, горячее цинкование |
Материал корпуса | Полимер PP, черного цвета |
Подвеска электродвигателя | Крепление двигателя с двусторонней виброизоляцией |
Направление вращения | Слева, вид на ротор |
Степень защиты | IP 20 |
Класс изоляции | F |
Класс защиты от влажности | F0 |
Максимально допустимая темп. окружающей среды электродвигателя | + 80 °C |
Минимально допустимая темп. окружающей среды электродвигателя | - 40 °C |
Положение при монтаже | Любое |
Отверстия для отвода конденсата | - |
Режим работы | S1 |
Устройство подшипников электродвигателя | Шарикоподшипник |
Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | 0,75 mA |
Электрическое подсоединение | Через клеммную коробку, конденсатор установлен и подключен; Со штекерным разъемом |
Вывод кабеля подключения | Разл. |
Класс защиты | I (если защитный провод подключен стороной заказчика) |
График рабочей точки
Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
Тип вентилятора [AC/DC] | AC переменного тока |
---|---|
Конструкция | Радиальный |
Материал | Пластик/Сталь |
Подшипники | Шарикоподшипник (Ball) |
Производительность [CFM] | 624 |
Бренд | Ebmpapst |
Вес [кг] | 3.6 |
Производительность [м3/ч] | 1060 |
Частота [Гц] | 50 |
Питание [В] | 230 |
Частота вращения [об/мин] | 1850 |
Частота вращения [rpm] | 1850 |
Мощность [кВт] | 0.355 |
Мощность [W] | 355 |
Давление [Pa] | 460 |
Типоразмер [мм] | 146 |
Сила тока [A] | 1.55 |
