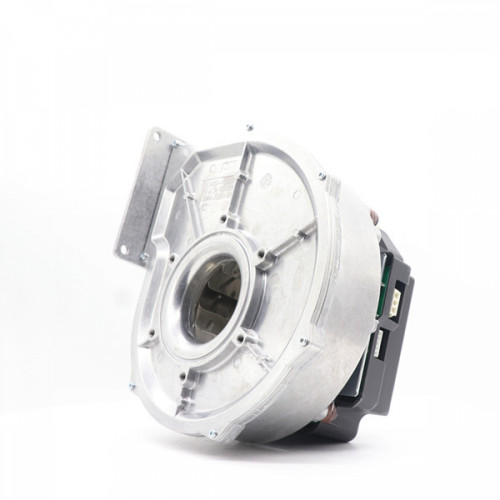

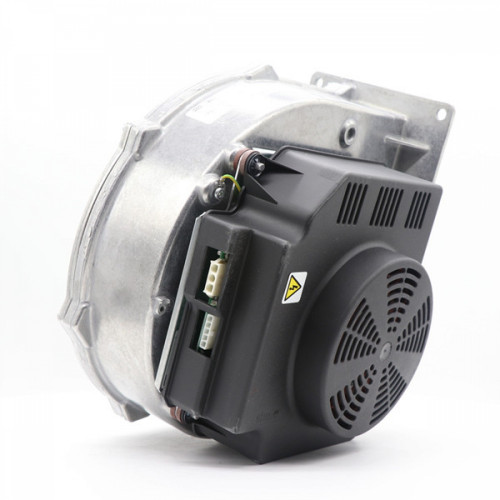

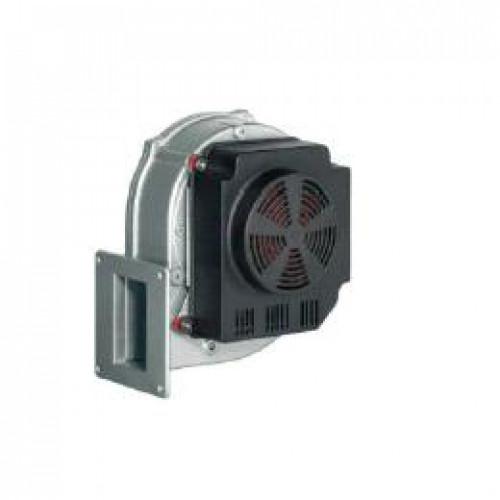

Центробежный (радиальный) вентилятор ebmpapst G1G170AB3151
Характеристики
Завод-изготовительebmpapst | Постоянный/переменный токEC | Номинальное напряжение [В]230 |
Скорость вращения [об/мин]6530 | Входная мощность410 | Потребляемый ток1.8 A |
Минимальная температура окружающей среды-25°C | Максимальная температура окружающей среды55°C | Степень защитыIP20 |
Нашли дешевле?
Описание
EC центробежный вентилятор назад загнутые лопатки, одностороннее всасывание С корпусом (фланец), Газодувки для конденсационных котлов

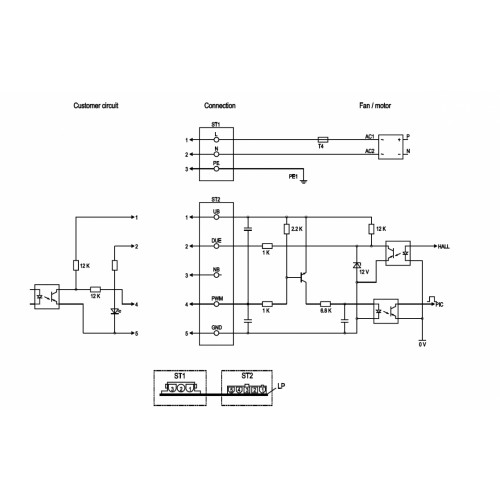

Схема подключения:
№ | Подкл. | Маркирование | Функция / назначение |
ST1 | 1, 2, 3 | L, N, PE | Питающее напряжение 230 В перем. тока, 50–60 Гц, нулевой провод, защитный провод |
ST2 | 1 | UB | Внешнее напряжение 24–45 В пост. тока |
ST2 | 2 | Tach | Подключение DUE, контрольный выход, 3 импульса за оборот, Isource 1 мА |
ST2 | 3 | N.C. | не занято |
ST2 | 4 | PWM | ШИМ — управляющий вход 2–6 кГц, ШИМ на n = 100 %, ШИМ ниже n = 0 % |
ST2 | 5 | GND | Подключение ЗЕМЛИ интерфейса управления |

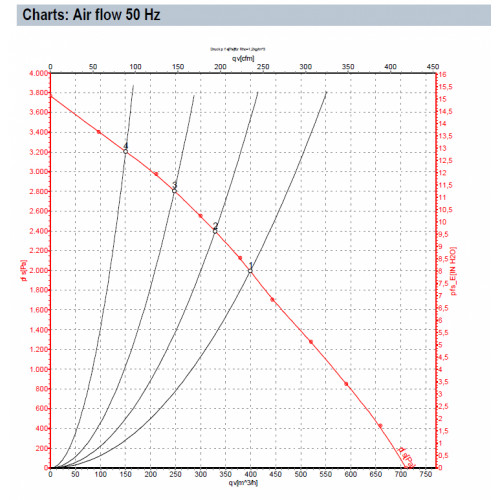

Характеристики: производительность по воздуху 50 Гц
Измерение: LU-56469-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U | n | Ped | I | qV | pfs | qV | pfs | |
---|---|---|---|---|---|---|---|---|
V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
1 | 230 | 6530 | 410 | 1,8 | 380 | 2000 | 225 | 8,03 |
2 | 230 | 6665 | 400 | 1,75 | 330 | 2400 | 195 | 9,64 |
3 | 230 | 6915 | 370 | 1,62 | 250 | 2800 | 145 | 11,24 |
4 | 230 | 7250 | 326 | 1,44 | 150 | 3200 | 90 | 12,85 |
Технические характеристики Центробежный (радиальный) вентилятор ebmpapst G1G170AB3151
Общие характеристики
Завод-изготовитель | ebmpapst |
---|---|
Постоянный/переменный ток | EC |
Номинальное напряжение [В] | 230 |
Скорость вращения [об/мин] | 6530 |
Входная мощность | 410 |
Потребляемый ток | 1.8 A |
Минимальная температура окружающей среды | -25°C |
Максимальная температура окружающей среды | 55°C |
Степень защиты | IP20 |
Максимально допустимая темп.окружающей среды | 80°C |
Диаметр крыльчатки [мм] | 170 |
Вес | 4,7 кг |
Одно/трехфазная сеть | 1~ |
