Центробежный (радиальный) вентилятор ebmpapst K3G280AU06B2
Популярный
Хит
Характеристики
| Завод-изготовительepM | Постоянный/переменный токEC | Номинальное напряжение [В]230 |
| Скорость вращения [об/мин]2800 | Входная мощность715 | Потребляемый ток3.1 [A] |
| Минимальная температура окружающей среды-25 [°C] | Максимальная температура окружающей среды40 [°C] | Степень защиты54 CAT |
Нашли дешевле?
Описание
EC центробежный модуль - RadiPac назад загнутые лопатки, одностороннее всасывание с креплением кронштейн

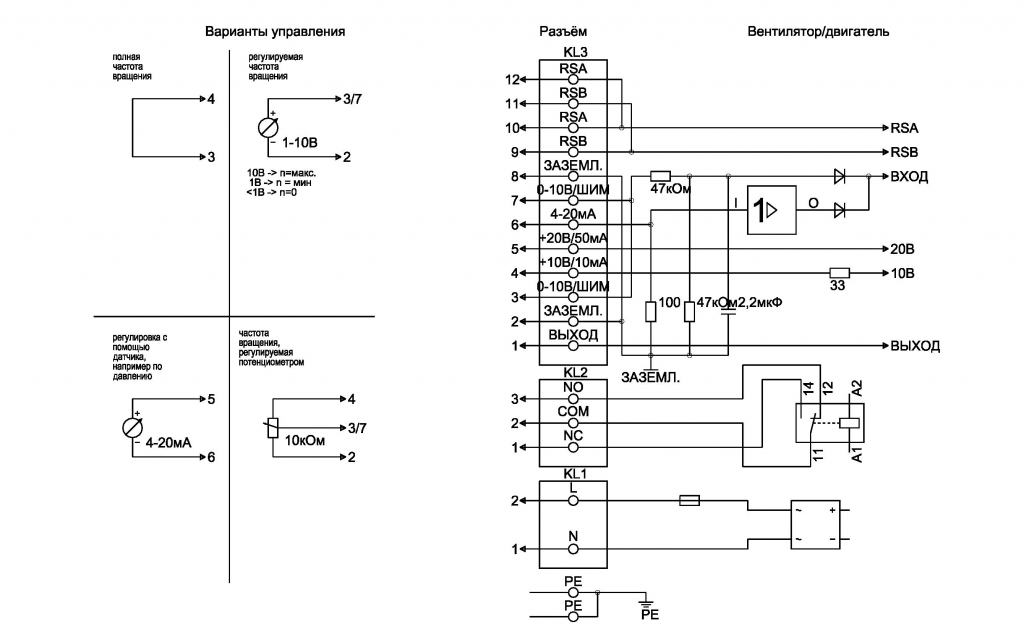

Схема подключения:
| № | Подкл. | Маркирование | Функция / назначение |
| PE | - | PE | Подключение защитного провода |
| KL1 | 1, 2 | N, L | Питающее напряжение: 50/60 Гц |
| KL2 | 1 | NC | Беспотенциальный сигнальный контакт, размыкающий контакт в случае ошибки |
| KL2 | 2 | COM | Беспотенциальный сигнальный контакт, переключающий контакт, совместное подключение (2 A, макс. 250 В перем.тока, мин. 10 А, AC1) |
| KL2 | 3 | NO | Беспотенциальный сигнальный контакт, замыкающий контакт в случае ошибки |
| KL3 | 1 | OUT | Аналоговый выход, 0-10 В пост.тока, макс. 3 мА, БСНН Вывод текущего рабочего цикла двигателя:1 В соотв. 10 % рабочего цикла двигателя.10 В соотв. 100 % рабочего цикла двигателя. |
| KL3 | 2, 8 | GND | Исходные параметры интерфейса системы управления, БСНН |
| KL3 | 3, 7 | 0-10 V | Управляющий вход/вход по действительному значению 0-10 В пост.тока, полное сопротивление 100 kΩ использовать только в виде альтернативы входу 4-20 мА, БСНН |
| KL3 | 4 | +10 V | Выход по напряжению 10 В пост.тока (+/- 3 %), макс. 10 мА,Питающее напряжение для внешн. устройств (например, потенциометр), БСНН |
| KL3 | 5 | +20 V | Выход по напряжению 20 В пост.тока (+25 %/-10 %), макс. 50 мА Питающее напряжение для внешн. устройств (например, датчики), БСНН |
| KL3 | 6 | 4-20 mA | Управляющий вход/вход по действительному значению 4-20 мА, полное сопротивление 100 Ω,использовать только в качестве альтернативы входу 0-10 В, БСНН |
| KL3 | 9, 11 | RSB | Интерфейсный разъем RS485 для MODBUS, RSB |
| KL3 | 10, 12 | RSA | Интерфейсный разъем RS485 для MODBUS, RSA |

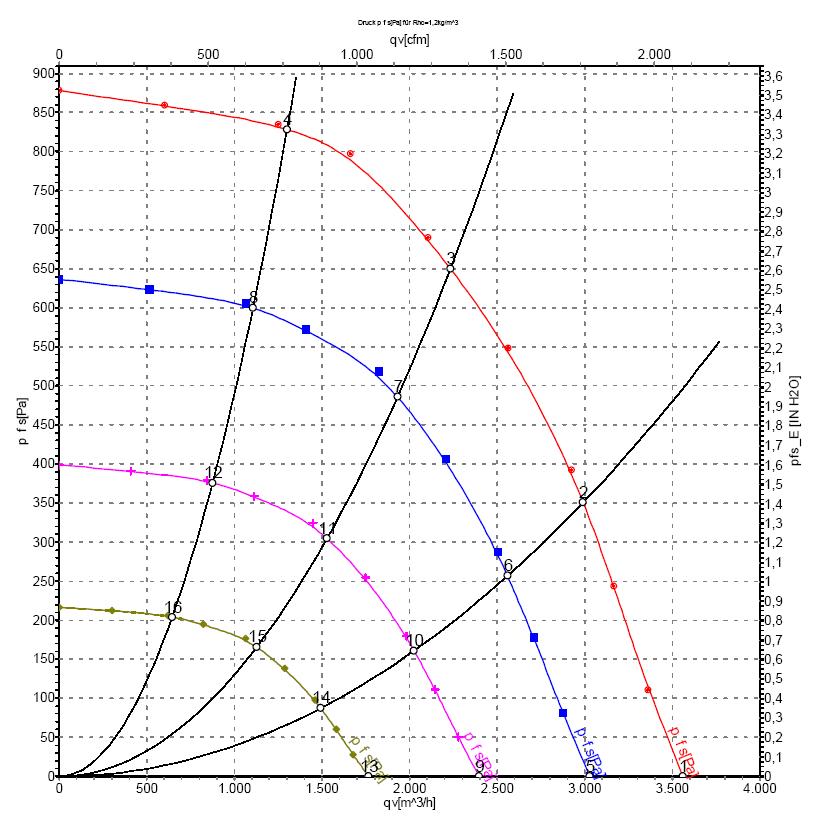

Характеристики: производительность по воздуху 50 Гц
Измерение: LU-125805-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
| U | n | Ped | I | qV | pfs | qV | pfs | |
|---|---|---|---|---|---|---|---|---|
| V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
| 1 | 230 | 2800 | 479 | 2,11 | 3560 | 0 | 2095 | 0 |
| 2 | 230 | 2800 | 655 | 2,88 | 2990 | 350 | 1760 | 1,41 |
| 3 | 230 | 2800 | 715 | 3,1 | 2235 | 650 | 1315 | 2,61 |
| 4 | 230 | 2800 | 650 | 2,85 | 1300 | 830 | 765 | 3,33 |
| 5 | 230 | 2400 | 294 | 1,3 | 3025 | 0 | 1780 | 0 |
| 6 | 230 | 2400 | 410 | 1,8 | 2560 | 258 | 1505 | 1,04 |
| 7 | 230 | 2400 | 471 | 2,06 | 1930 | 488 | 1135 | 1,96 |
| 8 | 230 | 2400 | 401 | 1,76 | 1105 | 602 | 650 | 2,42 |
| 9 | 230 | 1900 | 146 | 0,65 | 2395 | 0 | 1410 | 0 |
| 10 | 230 | 1900 | 203 | 0,89 | 2025 | 161 | 1190 | 0,65 |
| 11 | 230 | 1900 | 234 | 1,02 | 1530 | 306 | 900 | 1,23 |
| 12 | 230 | 1900 | 199 | 0,87 | 875 | 377 | 515 | 1,51 |
| 13 | 230 | 1400 | 58 | 0,26 | 1765 | 0 | 1040 | 0 |
| 14 | 230 | 1400 | 81 | 0,36 | 1495 | 88 | 880 | 0,35 |
| 15 | 230 | 1400 | 93 | 0,41 | 1125 | 166 | 665 | 0,67 |
| 16 | 230 | 1400 | 80 | 0,35 | 645 | 205 | 380 | 0,82 |
Технические характеристики Центробежный (радиальный) вентилятор ebmpapst K3G280AU06B2
Общие характеристики
| Завод-изготовитель | epM |
|---|---|
| Постоянный/переменный ток | EC |
| Номинальное напряжение [В] | 230 |
| Скорость вращения [об/мин] | 2800 |
| Входная мощность | 715 |
| Потребляемый ток | 3.1 [A] |
| Минимальная температура окружающей среды | -25 [°C] |
| Максимальная температура окружающей среды | 40 [°C] |
| Степень защиты | 54 CAT |
| Монтажное положение | Shaft horizontal or rotor on bottom |
| Максимально допустимая темп.окружающей среды | °C +80 KLM |
| Минимально допустимая темп.окружающей среды | °C -40 KLM |
| Класс защиты от влаги (F) / класс защиты окружающей среды | H1 CAT |
| Количество лопаток | 7 KLM |
| Диаметр крыльчатки [мм] | 280 |
| Вес | kg 11.5 KLM |
| Одно/трехфазная сеть | 1~ |
| Звуковая мощность | 76.9 [dB(A)] |
