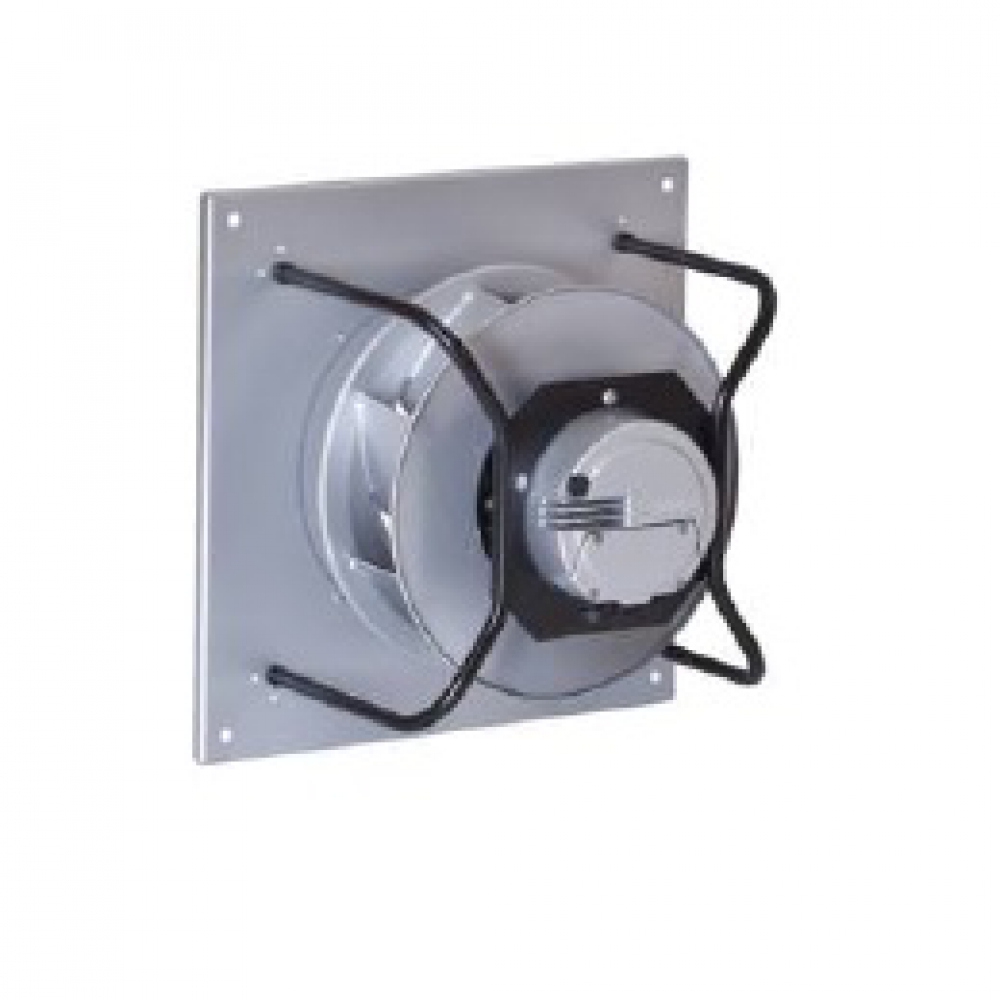

Центробежный (радиальный) вентилятор ebmpapst K3G280AU11C2
Популярный
Характеристики
| Завод-изготовительepM | Постоянный/переменный токEC | Номинальное напряжение [В]400 |
| Скорость вращения [об/мин]3100 | Входная мощность1000 | Потребляемый ток1.6 [A] |
| Минимальная температура окружающей среды-25 [°C] | Максимальная температура окружающей среды60 [°C] | Степень защиты54 CAT |
Нашли дешевле?
Описание
EC центробежный модуль - RadiPac назад загнутые лопатки, одностороннее всасывание с креплением кронштейн

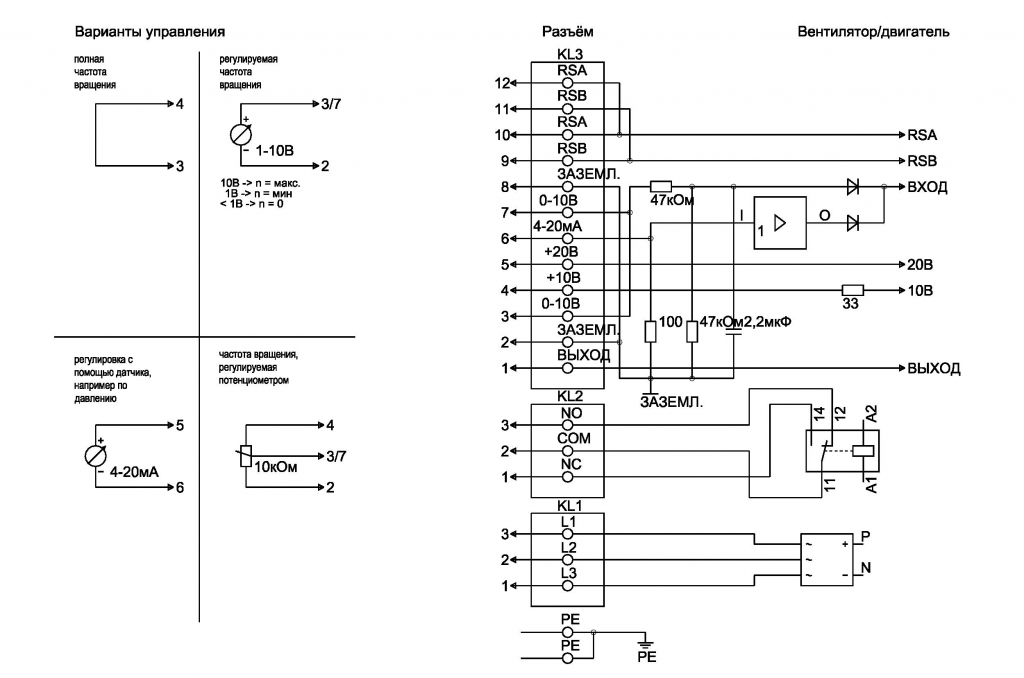

Схема подключения:
| № | Подкл. | Маркирование | Функция / назначение |
| PE | - | PE | Подключение защитного провода |
| KL1 | 1, 2 ,3 | L1,L2,L3 |
Питающее напряжение, диапазон напряжений (см. на заводской табличке), 50/60 Гц |
| KL2 | 1 | NC | Беспотенциальный сигнальный контакт, размыкающий контакт в случае ошибки |
| KL2 | 2 | COM | Беспотенциальный сигнальный контакт, переключающий контакт, совместное подключение (2 A, макс. 250 В перем.тока, мин. 10 А, AC1) |
| KL2 | 3 | NO | Беспотенциальный сигнальный контакт, замыкающий контакт в случае ошибки |
| KL3 | 1 | OUT | Аналоговый выход, 0-10 В пост.тока, макс. 3 мА, БСНН Вывод текущего рабочего цикла двигателя:1 В соотв. 10 % рабочего цикла двигателя.10 В соотв. 100 % рабочего цикла двигателя. |
| KL3 | 2, 8 | GND | Исходные параметры интерфейса системы управления, БСНН |
| KL3 | 3, 7 | 0-10 V | Управляющий вход/вход по действительному значению 0-10 В пост.тока, полное сопротивление 100 kΩ использовать только в виде альтернативы входу 4-20 мА, БСНН |
| KL3 | 4 | +10 V | Выход по напряжению 10 В пост.тока (+/- 3 %), макс. 10 мА,Питающее напряжение для внешн. устройств (например, потенциометр), БСНН |
| KL3 | 5 | +20 V | Выход по напряжению 20 В пост.тока (+25 %/-10 %), макс. 50 мА Питающее напряжение для внешн. устройств (например, датчики), БСНН |
| KL3 | 6 | 4-20 mA | Управляющий вход/вход по действительному значению 4-20 мА, полное сопротивление 100 Ω,использовать только в качестве альтернативы входу 0-10 В, БСНН |
| KL3 | 9, 11 | RSB | Интерфейсный разъем RS485 для MODBUS, RSB |
| KL3 | 10, 12 | RSA | Интерфейсный разъем RS485 для MODBUS, RSA |

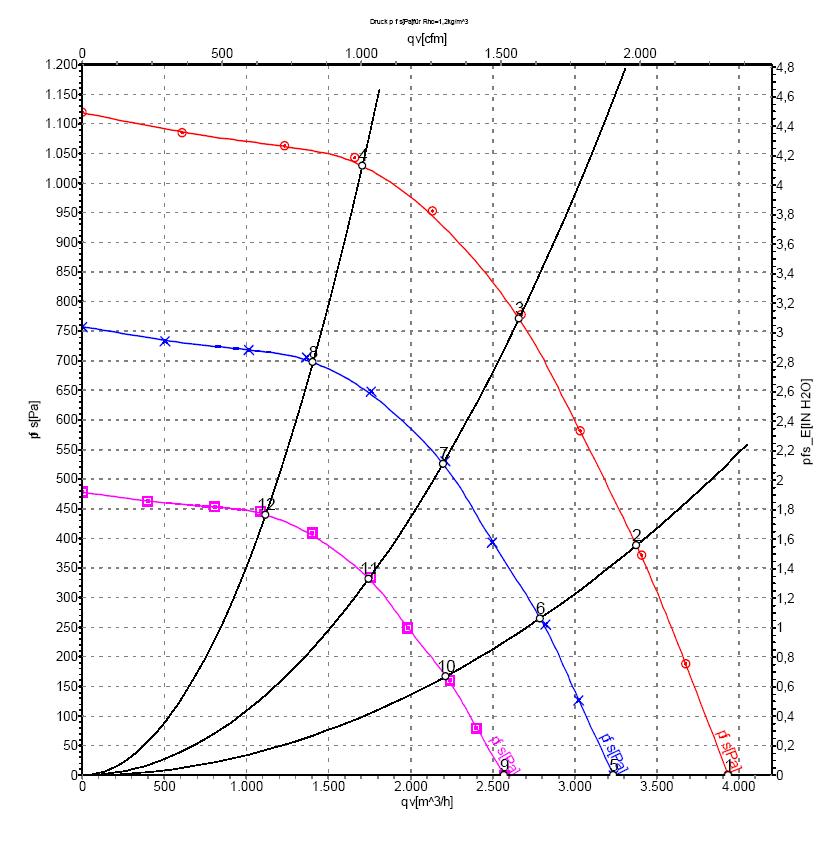

Характеристики: производительность по воздуху 50 Гц
Измерение: LU-130335-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
| U | n | Ped | I | qV | pfs | qV | pfs | |
|---|---|---|---|---|---|---|---|---|
| V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
| 1 | 400 | 3100 | 645 | 1,04 | 3935 | 0 | 2315 | 0 |
| 2 | 400 | 3100 | 852 | 1,35 | 3375 | 390 | 1985 | 1,57 |
| 3 | 400 | 3100 | 1000 | 1,6 | 2660 | 775 | 1565 | 3,11 |
| 4 | 400 | 3100 | 921 | 1,46 | 1705 | 1030 | 1005 | 4,14 |
| 5 | 400 | 2575 | 358 | 0,58 | 3235 | 0 | 1905 | 0 |
| 6 | 400 | 2575 | 482 | 0,76 | 2790 | 269 | 1640 | 1,08 |
| 7 | 400 | 2575 | 562 | 0,89 | 2195 | 534 | 1295 | 2,14 |
| 8 | 400 | 2575 | 514 | 0,82 | 1405 | 700 | 825 | 2,81 |
| 9 | 400 | 2045 | 180 | 0,29 | 2570 | 0 | 1515 | 0 |
| 10 | 400 | 2045 | 242 | 0,38 | 2215 | 170 | 1305 | 0,68 |
| 11 | 400 | 2045 | 282 | 0,45 | 1745 | 337 | 1025 | 1,35 |
| 12 | 400 | 2045 | 257 | 0,41 | 1115 | 442 | 655 | 1,77 |
Технические характеристики Центробежный (радиальный) вентилятор ebmpapst K3G280AU11C2
Общие характеристики
| Завод-изготовитель | epM |
|---|---|
| Постоянный/переменный ток | EC |
| Номинальное напряжение [В] | 400 |
| Скорость вращения [об/мин] | 3100 |
| Входная мощность | 1000 |
| Потребляемый ток | 1.6 [A] |
| Минимальная температура окружающей среды | -25 [°C] |
| Максимальная температура окружающей среды | 60 [°C] |
| Степень защиты | 54 CAT |
| Монтажное положение | Shaft horizontal or rotor on bottom |
| Максимально допустимая темп.окружающей среды | °C +80 KLM |
| Минимально допустимая темп.окружающей среды | °C -40 KLM |
| Класс защиты от влаги (F) / класс защиты окружающей среды | H1 CAT |
| Количество лопаток | 7 KLM |
| Диаметр крыльчатки [мм] | 280 |
| Вес | kg 11.7 KLM |
| Одно/трехфазная сеть | 3~ |
