Центробежный (радиальный) вентилятор ebmpapst K3G280PR04I2
185516 ₽
Центробежный (радиальный) вентилятор ebmpapst K3G280PR04I2
Популярный
Характеристики
| Завод-изготовительepM | Постоянный/переменный токEC | Номинальное напряжение [В]230 |
| Скорость вращения [об/мин]3000 | Входная мощность750 | Потребляемый ток3.3 [A] |
| Минимальная температура окружающей среды-25 [°C] | Максимальная температура окружающей среды45 [°C] | Степень защиты55 CAT |
Нашли дешевле?
Описание
EC центробежный модуль - RadiPac

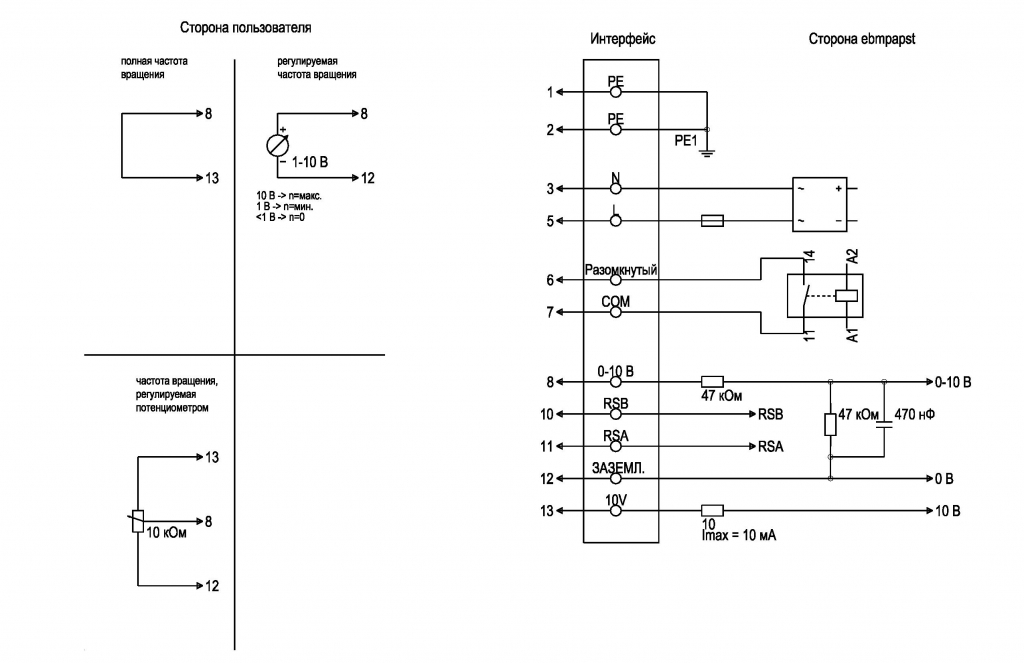

Схема подключения:
| № | Подкл. | Маркирование | Цвет | Функция / назначение |
| 1 | 1, 2 | PE | зеленый/желтый | Защитный провод |
| 1 | 3 | N | синий | Напряжение питания, нулевой провод, 50/60 Гц |
| 1 | 4 | L | черный |
Напряжение питания, фаза, 50/60 Гц |
| 1 | 6 | NC | белый 1 | Реле состояния, плавающий контакт состояния с нулевым потенциалом,размыкающий контакт при ошибке, нагрузка на контакты 250 В перем. тока / макс.2 A (AC1) / мин. 10 мА, усиленная изоляция относительно сети и базиснаяизоляция относительно интерфейса управления |
| 1 | 7 | COM | белый 2 | Реле состояния, плавающий контакт состояния с нулевым потенциалом,размыкающий контакт при ошибке, нагрузка на контакты 250 В перем. тока / макс.2 A (AC1) / мин. 10 мА, усиленная изоляция относительно сети и базисная изоляция относительно интерфейса управления |
| 2 | 8 | 0-10V | желтый | Аналоговый вход (заданное значение); 0–10 В; Ri = 100 кОм; параметрируемая кривая, БСНН |
| 2 | 10 | RSB | коричневый | Сопряжение RS485 для MODBUS, RSB; БСНН |
| 2 | 11 | RSA | белый | Сопряжение RS485 для MODBUS, RSA; БСНН |
| 2 | 12 | GND | синий | Заземление для интерфейса управления, БСНН |
| 2 | 13 | +10V | красный | Выход постоянного напряжения 10 В пост. тока, +10 В +/-3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН Вход постоянного напряжения 24 В пост. тока для параметрирования через MODBUS без сетевого напряжения |

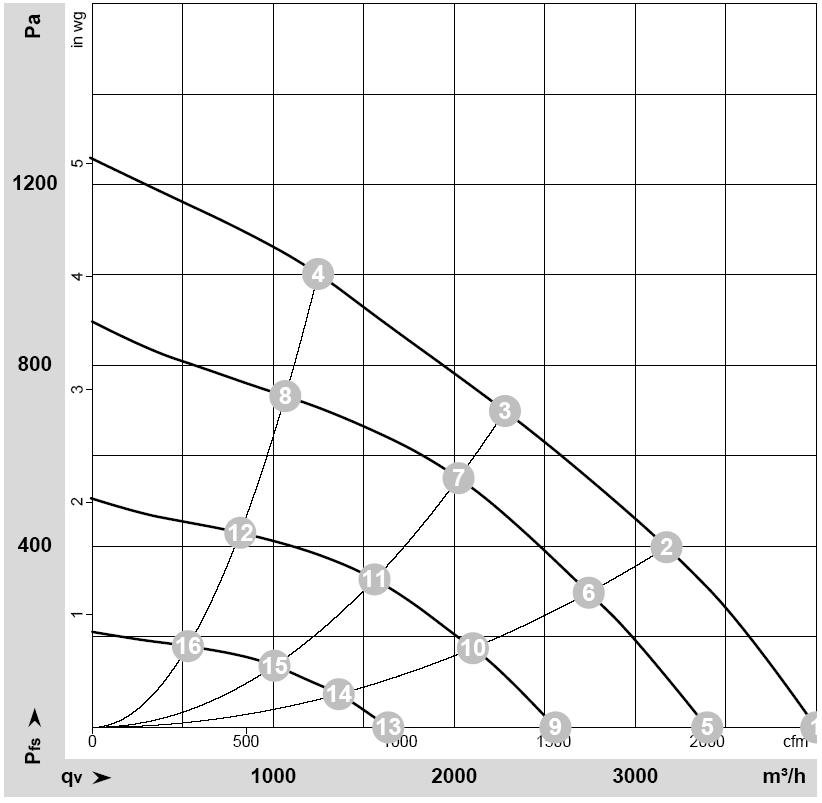

Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-173985-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
| U | n | Ped | I | qV | pfs | qV | pfs | |
|---|---|---|---|---|---|---|---|---|
| V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
| 1 | 230 | 3260 | 642 | 2,81 | 4000 | 0 | 2355 | 0 |
| 2 | 230 | 3115 | 729 | 3,18 | 3175 | 400 | 1870 | 1,61 |
| 3 | 230 | 3000 | 750 | 3,3 | 2280 | 700 | 1340 | 2,81 |
| 4 | 230 | 3180 | 722 | 3,15 | 1245 | 1000 | 735 | 4,01 |
| 5 | 230 | 2780 | 404 | 1,79 | 3395 | 0 | 2000 | 0 |
| 6 | 230 | 2695 | 470 | 2,07 | 2745 | 298 | 1615 | 1,2 |
| 7 | 230 | 2660 | 509 | 2,24 | 2025 | 552 | 1190 | 2,22 |
| 8 | 230 | 2710 | 456 | 2,01 | 1065 | 732 | 625 | 2,94 |
| 9 | 230 | 2100 | 186 | 0,85 | 2560 | 0 | 1505 | 0 |
| 10 | 230 | 2070 | 227 | 1,02 | 2105 | 175 | 1240 | 0,7 |
| 11 | 230 | 2050 | 243 | 1,09 | 1560 | 328 | 920 | 1,32 |
| 12 | 230 | 2080 | 213 | 0,96 | 815 | 430 | 480 | 1,73 |
| 13 | 230 | 1355 | 63 | 0,37 | 1635 | 0 | 960 | 0 |
| 14 | 230 | 1335 | 75 | 0,41 | 1360 | 75 | 800 | 0,3 |
| 15 | 230 | 1330 | 79 | 0,43 | 1005 | 136 | 590 | 0,55 |
| 16 | 230 | 1345 | 71 | 0,4 | 530 | 180 | 310 | 0,72 |
Технические характеристики Центробежный (радиальный) вентилятор ebmpapst K3G280PR04I2
Общие характеристики
| Завод-изготовитель | epM |
|---|---|
| Постоянный/переменный ток | EC |
| Номинальное напряжение [В] | 230 |
| Скорость вращения [об/мин] | 3000 |
| Входная мощность | 750 |
| Потребляемый ток | 3.3 [A] |
| Минимальная температура окружающей среды | -25 [°C] |
| Максимальная температура окружающей среды | 45 [°C] |
| Степень защиты | 55 CAT |
| Монтажное положение | Shaft horizontal or rotor on bottom |
| Максимально допустимая темп.окружающей среды | °C + 80 KLM |
| Минимально допустимая темп.окружающей среды | °C - 40 KLM |
| Класс защиты от влаги (F) / класс защиты окружающей среды | H1 CAT |
| Количество лопаток | 6 KLM |
| Диаметр крыльчатки [мм] | 280 |
| Вес | kg 9.1 KLM |
| Одно/трехфазная сеть | 1~ |
