Центробежный (радиальный) вентилятор ebmpapst K3G280RB0203

Центробежный (радиальный) вентилятор ebmpapst K3G280RB0203 0 Цена по запросу

Заказать

Популярный

На складе Код товара: K3G280RB0203

EBMPAPST Производитель

Цена по запросу

Быстрый заказ

Нашли дешевле?

Характеристики

Завод-изготовительepM	Постоянный/переменный токEC	Номинальное напряжение [В]230
Скорость вращения [об/мин]1910	Входная мощность168	Потребляемый ток1.4 [A]
Минимальная температура окружающей среды-25 [°C]	Максимальная температура окружающей среды60 [°C]	Степень защиты54 CAT

Все характеристики

Описание

EC центробежный модуль - RadiCal назад загнутые лопатки, одностороннее всасывание с креплением кронштейн

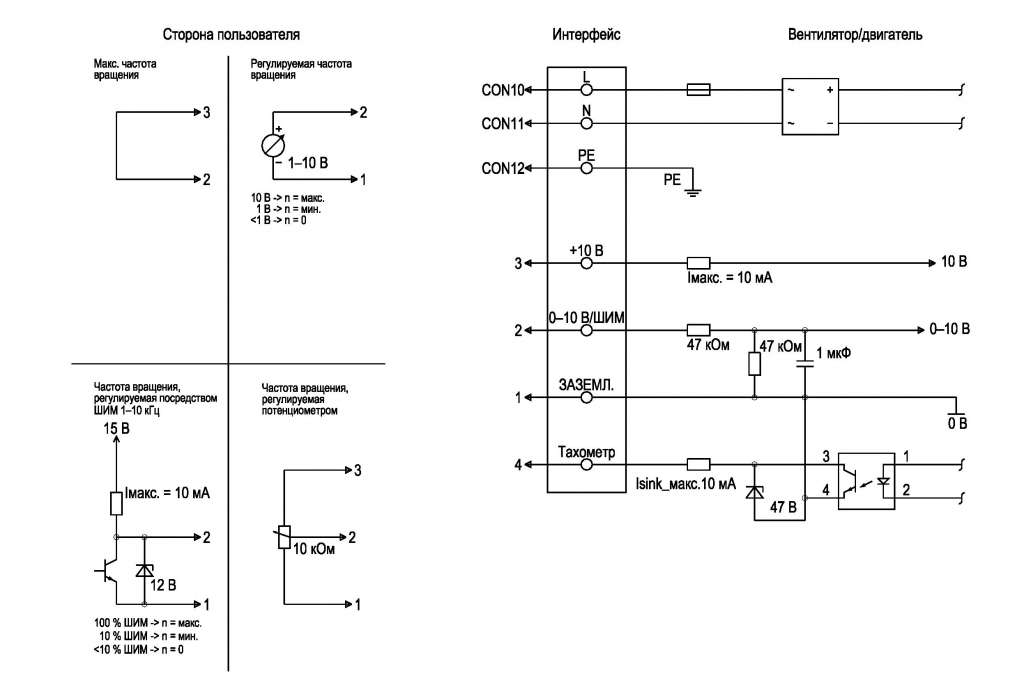

Схема подключения:

EBMPAPST K3G280RB0203 - описание, технические характеристики, графики

№	Подкл.	Маркирование	Цвет	Функция / назначение
	CON10	L	черный	Сетевое подключение, напряжение питания, фаза, диапазон напряжений — см.заводскую табличку
	CON11	N	синий	Сетевое подключение, напряжение питания, нулевой провод, диапазон напряжений — см. заводскую табличку
	CON12	PE	зеленый/желтый	Подключение заземления
	2	0- 10V PWM	желтый	0–10 В / вход управления ШИМ, Ri = 100 кОм, БСНН
	4	Tach	белый	Выходной сигнал контроля частоты вращения, открытый коллектор, 1 имп./оборот, Isink макс. = 10 мА, БСНН
	3	+10 V	красный	Выход постоянного напряжения 10 В пост. тока +/–3 %, Iмакс. 10 мА, постоянная защита от коротких замыканий, напряжение питания для внешн. устройств (например, потенциометра), БСНН
	1	GND	синий	Заземление для интерфейса управления, БСНН

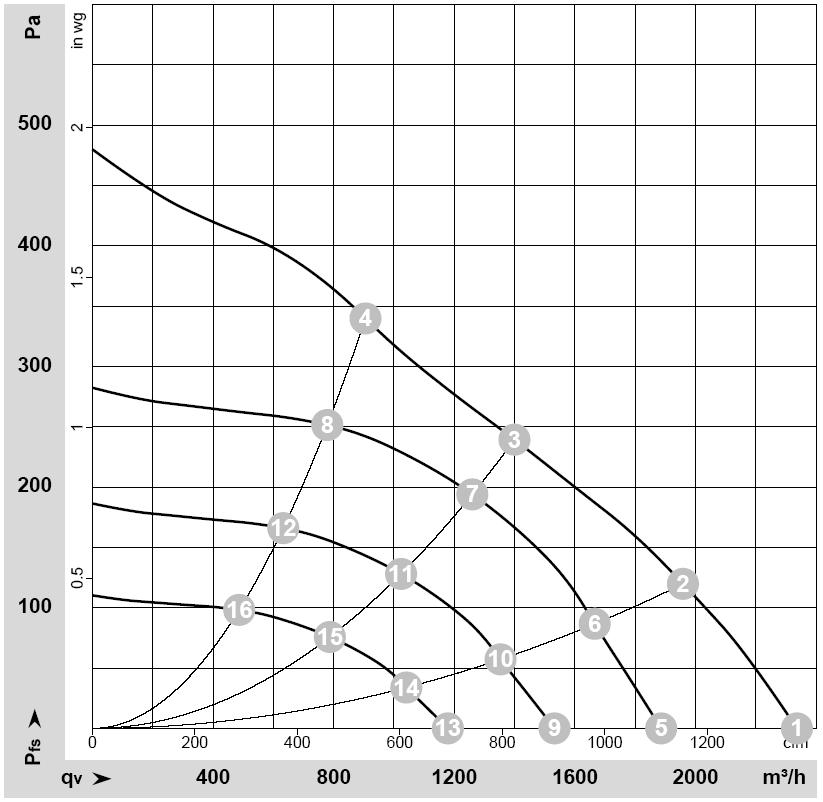

Характеристики: производительность по воздуху 50 Гц

ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-138462-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	1980	152	1,05	2335	0	1375	0
2	230	1910	168	1,4	1960	120	1150	0,48
3	230	1775	165	1,3	1400	240	825	0,96
4	230	1860	166	1,3	905	340	535	1,36
5	230	1600	80	0,55	1885	0	1110	0
6	230	1600	101	0,71	1665	87	980	0,35
7	230	1600	121	0,94	1260	195	740	0,78
8	230	1600	106	0,83	780	251	460	1,01
9	230	1300	43	0,3	1530	0	900	0
10	230	1300	54	0,38	1355	57	795	0,23
11	230	1300	65	0,5	1025	129	605	0,52
12	230	1300	57	0,44	635	166	375	0,67
13	230	1000	19	0,13	1180	0	695	0
14	230	1000	25	0,17	1040	34	615	0,14
15	230	1000	30	0,23	785	76	465	0,31
16	230	1000	26	0,2	485	98	285	0,39

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Технические характеристики Центробежный (радиальный) вентилятор ebmpapst K3G280RB0203

Общие характеристики

Завод-изготовитель	epM
Постоянный/переменный ток	EC
Номинальное напряжение [В]	230
Скорость вращения [об/мин]	1910
Входная мощность	168
Потребляемый ток	1.4 [A]
Минимальная температура окружающей среды	-25 [°C]
Максимальная температура окружающей среды	60 [°C]
Степень защиты	54 CAT
Монтажное положение	Any KLM
Максимально допустимая темп.окружающей среды	°C + 80 KLM
Минимально допустимая темп.окружающей среды	°C - 40 KLM
Класс защиты от влаги (F) / класс защиты окружающей среды	H1 CAT
Количество лопаток	6 KLM
Диаметр крыльчатки [мм]	280
Вес	kg 7.7 KLM
Одно/трехфазная сеть	1~
