Центробежный (радиальный) вентилятор ebmpapst K3G310PT08J2
Популярный
Характеристики
| Завод-изготовительepM | Постоянный/переменный токEC | Номинальное напряжение [В]400 |
| Скорость вращения [об/мин]3010 | Входная мощность1230 | Потребляемый ток1.9 [A] |
| Минимальная температура окружающей среды-25 [°C] | Максимальная температура окружающей среды40 [°C] | Степень защиты55 CAT |
Нашли дешевле?
Описание
EC центробежный модуль - RadiPac назад загнутые лопатки, одностороннее всасывание с креплением кронштейн

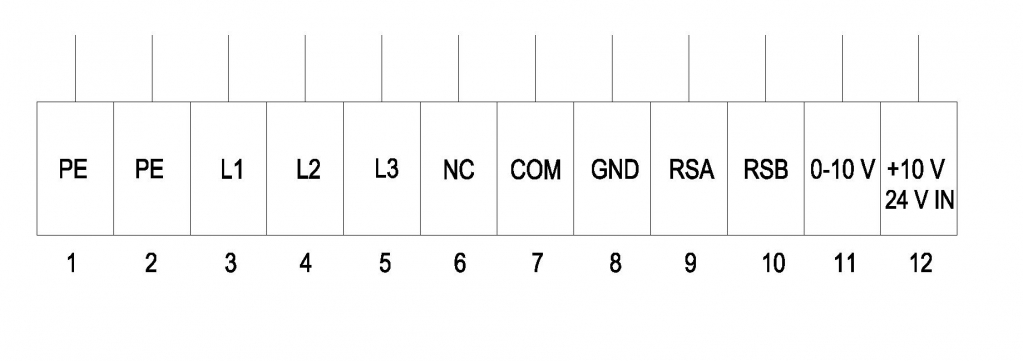

Схема подключения:
| № | Подкл. | Маркирование | Функция / назначение |
| 1 | PE | Защитный провод | |
| 2 | PE | Защитный провод | |
| 3 | L1 | Питающее напряжение | |
| 4 | L2 | Питающее напряжение | |
| 5 | L3 | Питающее напряжение | |
| 6 | NC | Реле состояния, плавающий контакт состояния с нулевым потенциалом, размыкающий контакт при ошибке, нагрузка на контакты 250 В перем. тока / макс. 2 A (AC1) / мин. 10 мА,усиленная изоляция относительно сети и базисная изоляция относительно интерфейса управления | |
| 7 | COM | Реле состояния, плавающий контакт состояния с нулевым потенциалом, размыкающий контакт при ошибке, нагрузка на контакты 250 В перем. тока / макс. 2 A (AC1) / мин. 10 мА,усиленная изоляция относительно сети и базисная изоляция относительно интерфейса управления | |
| 8 | GND | Заземление для интерфейса управления, БСНН | |
| 9 | RSA | Сопряжение RS485 для MODBUS, RSA; БСНН | |
| 10 | RSB | Сопряжение RS485 для MODBUS, RSB; БСНН | |
| 11 | 0-10 V | Аналоговый вход (заданное значение) БСНН; 0–10 В; Ri = 100 к??; параметризируемая кривая | |
| 12 | +10 V | Выход постоянного напряжения 10 В пост. тока, БСНН, + 10 В ±3 %, макс. 10 мА, постоянная защита от коротких замыканий, напряжение питания для внешн. устройств (например,потенциометр);вход постоянного напряжения 24 В пост. тока для параметрирования через MODBUS без сетевого напряжения |

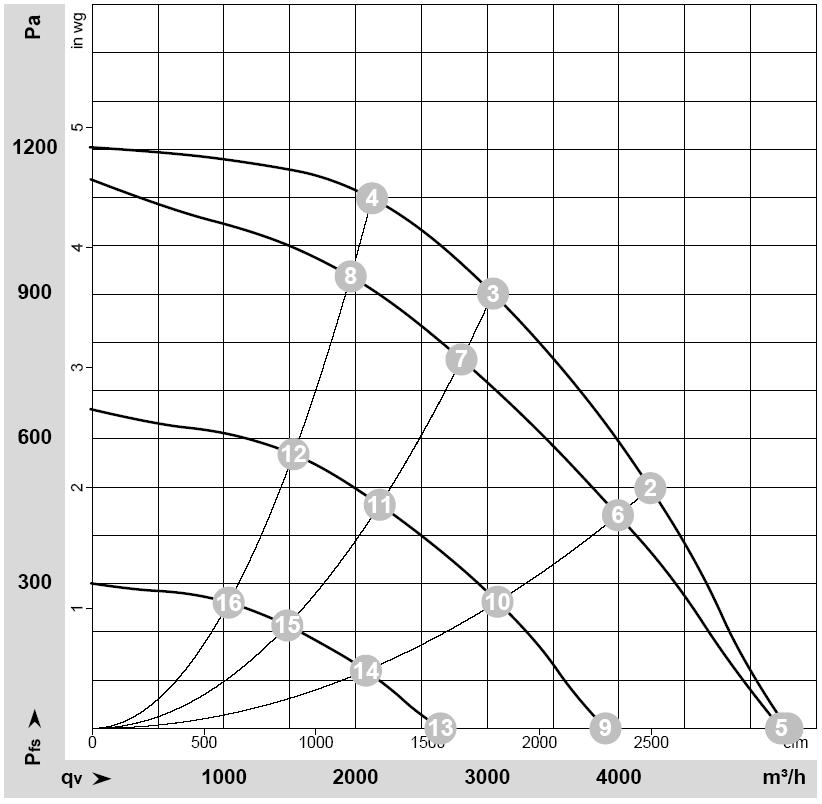

Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-176006-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
| U | n | Ped | I | qV | pfs | qV | pfs | |
|---|---|---|---|---|---|---|---|---|
| V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
| 1 | 400 | 3010 | 673 | 1,06 | 5280 | 0 | 3110 | 0 |
| 2 | 400 | 3010 | 1050 | 1,61 | 4240 | 500 | 2495 | 2,01 |
| 3 | 400 | 3010 | 1230 | 1,9 | 3045 | 900 | 1790 | 3,61 |
| 4 | 400 | 3010 | 1189 | 1,82 | 2125 | 1100 | 1250 | 4,42 |
| 5 | 400 | 2995 | 642 | 1,01 | 5230 | 0 | 3080 | 0 |
| 6 | 400 | 2835 | 880 | 1,36 | 3995 | 442 | 2350 | 1,77 |
| 7 | 400 | 2775 | 972 | 1,5 | 2805 | 767 | 1650 | 3,08 |
| 8 | 400 | 2795 | 941 | 1,45 | 1965 | 937 | 1155 | 3,76 |
| 9 | 400 | 2250 | 296 | 0,54 | 3900 | 0 | 2295 | 0 |
| 10 | 400 | 2190 | 423 | 0,71 | 3080 | 263 | 1810 | 1,06 |
| 11 | 400 | 2165 | 472 | 0,78 | 2185 | 465 | 1285 | 1,87 |
| 12 | 400 | 2175 | 456 | 0,75 | 1530 | 568 | 900 | 2,28 |
| 13 | 400 | 1530 | 114 | 0,3 | 2645 | 0 | 1555 | 0 |
| 14 | 400 | 1485 | 153 | 0,35 | 2080 | 120 | 1225 | 0,48 |
| 15 | 400 | 1475 | 167 | 0,37 | 1480 | 214 | 870 | 0,86 |
| 16 | 400 | 1475 | 164 | 0,37 | 1035 | 261 | 610 | 1,05 |
Технические характеристики Центробежный (радиальный) вентилятор ebmpapst K3G310PT08J2
Общие характеристики
| Завод-изготовитель | epM |
|---|---|
| Постоянный/переменный ток | EC |
| Номинальное напряжение [В] | 400 |
| Скорость вращения [об/мин] | 3010 |
| Входная мощность | 1230 |
| Потребляемый ток | 1.9 [A] |
| Минимальная температура окружающей среды | -25 [°C] |
| Максимальная температура окружающей среды | 40 [°C] |
| Степень защиты | 55 CAT |
| Монтажное положение | Shaft horizontal or rotor on bottom |
| Максимально допустимая темп.окружающей среды | °C +80 KLM |
| Минимально допустимая темп.окружающей среды | °C -40 KLM |
| Класс защиты от влаги (F) / класс защиты окружающей среды | H1 CAT |
| Количество лопаток | 5 KLM |
| Диаметр крыльчатки [мм] | 310 |
| Вес | kg 15.5 KLM |
| Одно/трехфазная сеть | 3~ |
