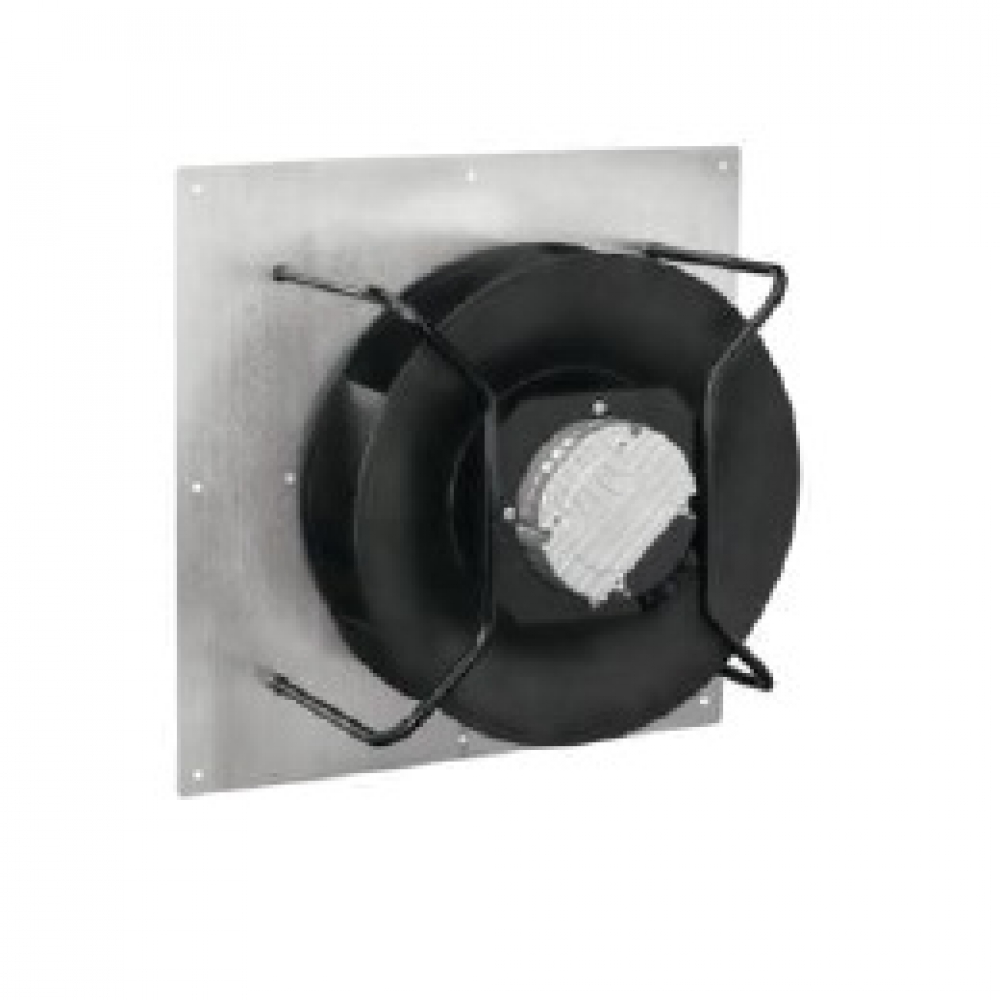

Центробежный (радиальный) вентилятор ebmpapst K3G355RS02H2

Центробежный (радиальный) вентилятор ebmpapst K3G355RS02H2 0 Цена по запросу

Заказать

Популярный

На складе Код товара: K3G355RS02H2

EBMPAPST Производитель

Цена по запросу

Быстрый заказ

Нашли дешевле?

Характеристики

Завод-изготовительepM	Постоянный/переменный токEC	Номинальное напряжение [В]230
Скорость вращения [об/мин]1850	Входная мощность500	Потребляемый ток2.2 [A]
Минимальная температура окружающей среды-25 [°C]	Максимальная температура окружающей среды60 [°C]	Степень защиты55 CAT

Все характеристики

Описание

EC центробежный модуль - RadiCal назад загнутые лопатки, одностороннее всасывание с креплением кронштейн

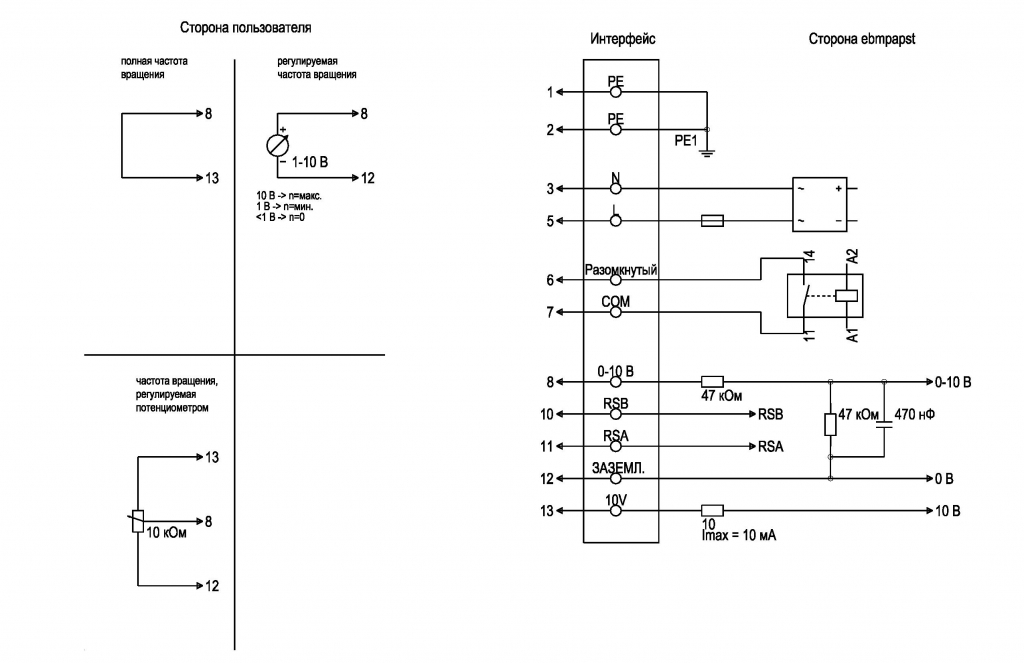

Схема подключения:

EBMPAPST K3G355RS02H2 - описание, технические характеристики, графики

№	Подкл.	Маркирование	Цвет	Функция / назначение
1	1, 2	PE	зеленый/желтый	Защитный провод
1	3	N	синий	Напряжение питания, нулевой провод, 50/60 Гц
1	4	L	черный	Напряжение питания, фаза, 50/60 Гц
1	6	NC	белый 1	Реле состояния, плавающий контакт состояния с нулевым потенциалом,размыкающий контакт при ошибке, нагрузка на контакты 250 В перем. тока / макс.2 A (AC1) / мин. 10 мА, усиленная изоляция относительно сети и базиснаяизоляция относительно интерфейса управления
1	7	COM	белый 2	Реле состояния, плавающий контакт состояния с нулевым потенциалом,размыкающий контакт при ошибке, нагрузка на контакты 250 В перем. тока / макс.2 A (AC1) / мин. 10 мА, усиленная изоляция относительно сети и базисная изоляция относительно интерфейса управления
2	8	0-10V	желтый	Аналоговый вход (заданное значение); 0–10 В; Ri = 100 кОм; параметрируемая кривая, БСНН
2	10	RSB	коричневый	Сопряжение RS485 для MODBUS, RSB; БСНН
2	11	RSA	белый	Сопряжение RS485 для MODBUS, RSA; БСНН
2	12	GND	синий	Заземление для интерфейса управления, БСНН
2	13	+10V	красный	Выход постоянного напряжения 10 В пост. тока, +10 В +/-3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН Вход постоянного напряжения 24 В пост. тока для параметрирования через MODBUS без сетевого напряжения

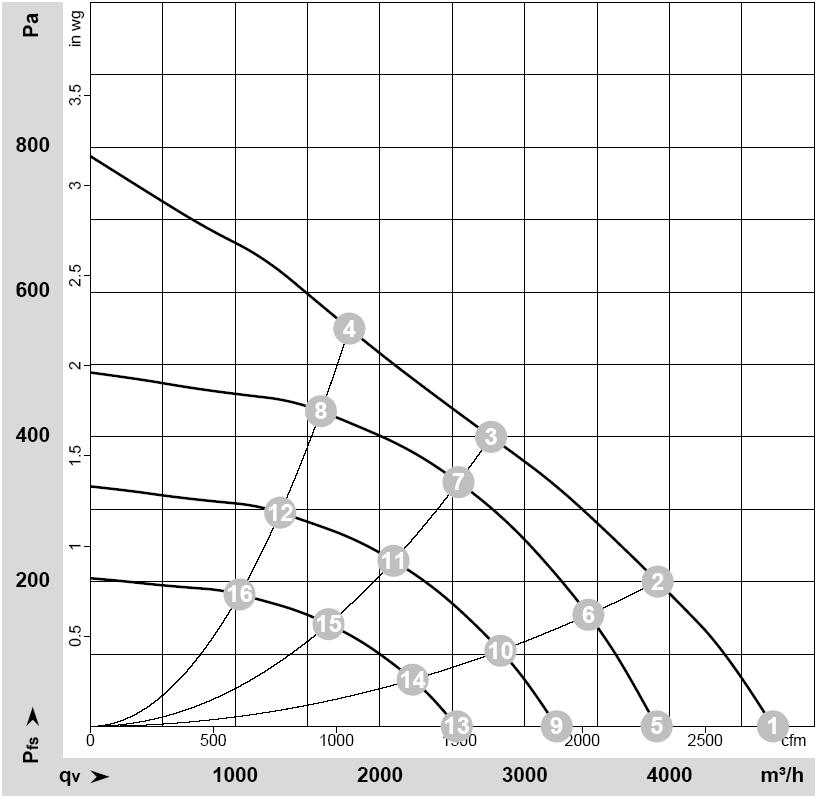

Характеристики: производительность по воздуху 50 Гц

ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-151750-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	2050	456	1,99	4715	0	2775	0
2	230	1935	500	2,2	3920	200	2305	0,8
3	230	1850	500	2,2	2770	400	1630	1,61
4	230	1910	500	2,2	1790	550	1055	2,21
5	230	1700	261	1,14	3910	0	2305	0
6	230	1700	344	1,5	3440	155	2025	0,62
7	230	1700	394	1,72	2540	338	1495	1,36
8	230	1700	361	1,57	1590	435	935	1,75
9	230	1400	146	0,64	3220	0	1895	0
10	230	1400	192	0,84	2835	105	1665	0,42
11	230	1400	220	0,96	2095	230	1230	0,92
12	230	1400	202	0,88	1310	295	770	1,18
13	230	1100	71	0,31	2530	0	1490	0
14	230	1100	93	0,41	2225	65	1310	0,26
15	230	1100	107	0,47	1645	142	970	0,57
16	230	1100	98	0,43	1030	182	605	0,73

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Технические характеристики Центробежный (радиальный) вентилятор ebmpapst K3G355RS02H2

Общие характеристики

Завод-изготовитель	epM
Постоянный/переменный ток	EC
Номинальное напряжение [В]	230
Скорость вращения [об/мин]	1850
Входная мощность	500
Потребляемый ток	2.2 [A]
Минимальная температура окружающей среды	-25 [°C]
Максимальная температура окружающей среды	60 [°C]
Степень защиты	55 CAT
Монтажное положение	Shaft horizontal or rotor on bottom
Максимально допустимая темп.окружающей среды	°C +80 KLM
Минимально допустимая темп.окружающей среды	°C -40 KLM
Класс защиты от влаги (F) / класс защиты окружающей среды	H1 CAT
Количество лопаток	6 KLM
Диаметр крыльчатки [мм]	355
Вес	kg 11.6 KLM
Одно/трехфазная сеть	1~
