Центробежный (радиальный) вентилятор ebmpapst K3G400PI9205
205225 ₽
Центробежный (радиальный) вентилятор ebmpapst K3G400PI9205
Характеристики
| Постоянный/переменный токEC | Номинальное напряжение [В]380-480 | Скорость вращения [об/мин]2450 |
| Входная мощность2500 | Потребляемый ток3,8 A | Минимальная температура окружающей среды-25 °C |
| Максимальная температура окружающей среды40 °C | Степень защитыIP54 | Максимально допустимая темп.окружающей среды+80 °C |
Нашли дешевле?
Описание
EC центробежный модуль - RadiPac назад загнутые лопатки, одностороннее всасывание с креплением кронштейн

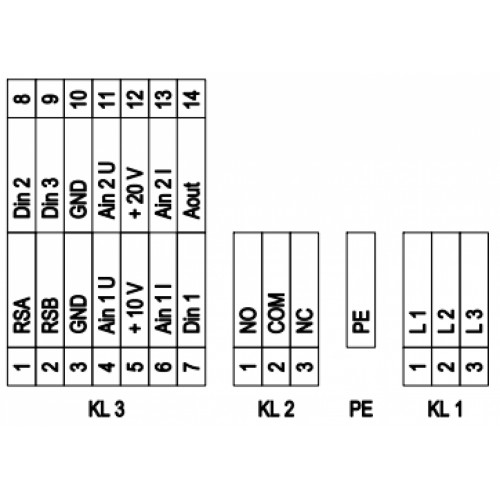

Схема подключения:
| № | Подкл. | Маркирование | Функция / назначение | |
|---|---|---|---|---|
| KL1 | 1,2,3 | L1,L2,L3 | Сетевое подключение, питающее напряжение 3 фазн. 380-480 В; 50/60 Гц | |
| PE | PE | PE | Заземляющая клемма, подключение защитного заземления | |
| KL2 | 1 | NO | Реле состояния; плавающий контакт состояния с нулевым потенциалом; замкнут при ошибке | |
| KL2 | 2 | COM | Реле состояния; плавающий контакт состояния с нулевым потенциалом; переключающий контакт, общее подключение, нагрузка на контакты, макс. 250 В перем. тока / 2 A (AC1)/ мин. 10 мА | |
| KL2 | 3 | NC | Реле состояния, плавающий контакт состояния с нулевым потенциалом; разомкнут при ошибке | |
| KL3 | 1 | RSA | Подключение посредством шины RS485; RSA; MODBUS RTU; БСНН | |
| KL3 | 2 | RSB | Подключение посредством шины RS485; RSB; MODBUS RTU; БСНН | |
| KL3 | 3 | GND | Заземление для интерфейса управления, БСНН | |
| KL3 | 4 | Ain1U | Аналоговый вход 1, заданное значение: 0–10 В, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 I; БСНН | |
| KL3 | 5 | +10 V | Выход постоянного напряжения 10 В пост. тока, +10 В +/–3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН | |
| KL3 | 6 | Ain1 I | Аналоговый вход 1, заданное значение: 4–20 мА, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 U; БСНН | |
| KL3 | 7 | Din1 | Цифровой вход 1: активация электроники,включение: открытый контакт или приложенное напряжение 5–50 В пост. тока блокировка: Токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока функция сброса: запуск функции сброса при смене уровня напряжения до < 1 В пост.тока; БСНН | |
| KL3 | 8 | Din2 | Цифровой вход 2: переключение набора параметров 1/2; после настройки EEPROM действительный или используемый набор параметров можно выбирать либо по шине, либо через цифровой вход DIN2.Набор параметров 1: открытый контакт или приложенное напряжение 5–50 В пост.тока набор параметров 2: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН | |
| KL3 | 9 | Din3 | Цифровой вход 3: Полярность встроенного регулятора; согласно настройкам EEPROM полярность встроенного регулятора выбирается посредством шины или цифрового входа DIN 3;прямой: открытый контакт или приложенное напряжение 5–50 В пост. тока инверсный: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН | |
| KL3 | 10 | GND | Заземление для интерфейса управления, БСНН | |
| KL3 | 11 | Ain2 U | Аналоговый вход 2, действительное значение: 0–10 В, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain2 I; БСНН | |
| KL3 | 12 | +20 V | Выход постоянного напряжения 20 В пост. тока, +20 В +25/-10 %, макс. 50 мА, с постоянной защитой от коротких замыканий; напряжение питания для внешних устройств (например, датчиков); БСНН Альтернатива: вход +24 В пост. тока для параметризации через MODBUS без сетевого напряжения | |
| KL3 | 13 | Ain2 I | Аналоговый вход 2, действительное значение: 4–20 мА, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 U; БСНН | |
| KL3 | 14 | Aout | Аналоговый выход 0–10 В пост. тока; макс. 5 мА; вывод текущего рабочего цикла двигателя/текущей частоты вращения двигателя параметрируемая кривая, БСНН | |

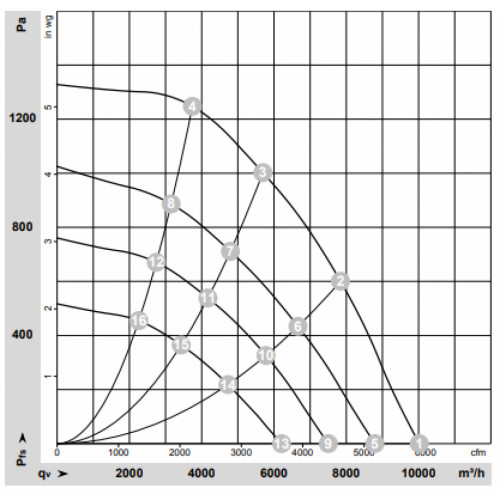

Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-176408-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
| U | n | Ped | I | qV | pfs | qV | pfs | |
|---|---|---|---|---|---|---|---|---|
| V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
| 1 | 400 | 2450 | 1323 | 2,07 | 10020 | 0 | 5900 | 0 |
| 2 | 400 | 2450 | 2210 | 3,38 | 7840 | 600 | 4615 | 2,41 |
| 3 | 400 | 2450 | 2500 | 3,8 | 5690 | 1000 | 3350 | 4,01 |
| 4 | 400 | 2450 | 2336 | 3,57 | 3745 | 1250 | 2205 | 5,02 |
| 5 | 400 | 2180 | 921 | 1,5 | 8790 | 0 | 5175 | 0 |
| 6 | 400 | 2100 | 1376 | 2,15 | 6665 | 434 | 3920 | 1,74 |
| 7 | 400 | 2080 | 1479 | 2,3 | 4795 | 712 | 2820 | 2,86 |
| 8 | 400 | 2090 | 1420 | 2,22 | 3155 | 887 | 1855 | 3,56 |
| 9 | 400 | 1875 | 626 | 1,1 | 7505 | 0 | 4415 | 0 |
| 10 | 400 | 1825 | 923 | 1,5 | 5775 | 326 | 3400 | 1,31 |
| 11 | 400 | 1810 | 994 | 1,6 | 4175 | 539 | 2455 | 2,16 |
| 12 | 400 | 1815 | 955 | 1,55 | 2745 | 671 | 1615 | 2,69 |
| 13 | 400 | 1545 | 377 | 0,73 | 6210 | 0 | 3655 | 0 |
| 14 | 400 | 1500 | 545 | 1 | 4725 | 220 | 2780 | 0,88 |
| 15 | 400 | 1490 | 585 | 1,05 | 3435 | 365 | 2020 | 1,47 |
| 16 | 400 | 1495 | 566 | 1,03 | 2260 | 455 | 1330 | 1,83 |
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
Технические характеристики Центробежный (радиальный) вентилятор ebmpapst K3G400PI9205
Общие характеристики
| Постоянный/переменный ток | EC |
|---|---|
| Номинальное напряжение [В] | 380-480 |
| Скорость вращения [об/мин] | 2450 |
| Входная мощность | 2500 |
| Потребляемый ток | 3,8 A |
| Минимальная температура окружающей среды | -25 °C |
| Максимальная температура окружающей среды | 40 °C |
| Степень защиты | IP54 |
| Максимально допустимая темп.окружающей среды | +80 °C |
| Минимально допустимая темп.окружающей среды | -40 °C |
| Диаметр крыльчатки [мм] | 400 |
| Вес | 27 кг |
| Одно/трехфазная сеть | 3~ |
