Центробежный (радиальный) вентилятор ebmpapst K3G450PI8602
Популярный
Характеристики
| Завод-изготовительepM | Постоянный/переменный токEC | Номинальное напряжение [В]400 |
| Скорость вращения [об/мин]1790 | Входная мощность1740 | Потребляемый ток2.7 [A] |
| Минимальная температура окружающей среды-25 [°C] | Максимальная температура окружающей среды50 [°C] | Степень защиты54 CAT |
Нашли дешевле?
Описание
EC центробежный модуль - RadiPac назад загнутые лопатки, одностороннее всасывание с креплением кронштейн

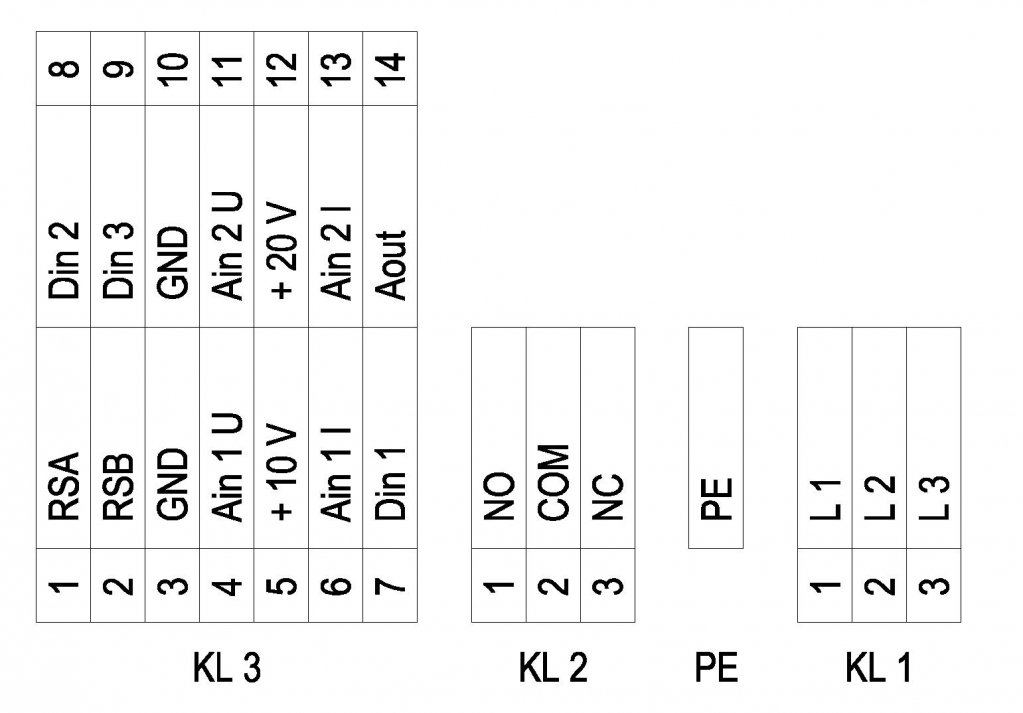

Схема подключения:
| № | Подкл. | Маркирование | Функция / назначение | |
| KL1 | 1,2,3 | L1,L2,L3 | Сетевое подключение, питающее напряжение 3 фазн. 380-480 В; 50/60 Гц | |
| PE | PE | PE | Заземляющая клемма, подключение защитного заземления | |
| KL2 | 1 | NO | Реле состояния; плавающий контакт состояния с нулевым потенциалом; замкнут при ошибке | |
| KL2 | 2 | COM | Реле состояния; плавающий контакт состояния с нулевым потенциалом; переключающий контакт, общее подключение, нагрузка на контакты, макс. 250 В перем. тока / 2 A (AC1)/ мин. 10 мА | |
| KL2 | 3 | NC | Реле состояния, плавающий контакт состояния с нулевым потенциалом; разомкнут при ошибке | |
| KL3 | 1 | RSA | Подключение посредством шины RS485; RSA; MODBUS RTU; БСНН | |
| KL3 | 2 | RSB | Подключение посредством шины RS485; RSB; MODBUS RTU; БСНН | |
| KL3 | 3 | GND | Заземление для интерфейса управления, БСНН | |
| KL3 | 4 | Ain1U | Аналоговый вход 1, заданное значение: 0–10 В, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 I; БСНН | |
| KL3 | 5 | +10 V | Выход постоянного напряжения 10 В пост. тока, +10 В +/–3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН | |
| KL3 | 6 | Ain1 I | Аналоговый вход 1, заданное значение: 4–20 мА, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 U; БСНН | |
| KL3 | 7 | Din1 | Цифровой вход 1: активация электроники,включение: открытый контакт или приложенное напряжение 5–50 В пост. тока блокировка: Токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока функция сброса: запуск функции сброса при смене уровня напряжения до < 1 В пост.тока; БСНН | |
| KL3 | 8 | Din2 | Цифровой вход 2: переключение набора параметров 1/2; после настройки EEPROM действительный или используемый набор параметров можно выбирать либо по шине, либо через цифровой вход DIN2.Набор параметров 1: открытый контакт или приложенное напряжение 5–50 В пост.тока набор параметров 2: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН | |
| KL3 | 9 | Din3 | Цифровой вход 3: Полярность встроенного регулятора; согласно настройкам EEPROM полярность встроенного регулятора выбирается посредством шины или цифрового входа DIN 3;прямой: открытый контакт или приложенное напряжение 5–50 В пост. тока инверсный: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН | |
| KL3 | 10 | GND | Заземление для интерфейса управления, БСНН | |
| KL3 | 11 | Ain2 U | Аналоговый вход 2, действительное значение: 0–10 В, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 I; БСНН | |
| KL3 | 12 | +20 V | Выход постоянного напряжения 20 В пост. тока, +20 В +25/-10 %, макс. 50 мА, с постоянной защитой от коротких замыканий; напряжение питания для внешних устройств (например, датчиков); БСНН Альтернатива: вход +24 В пост. тока для параметризации через MODBUS без сетевого напряжения | |
| KL3 | 13 | Ain2 I | Аналоговый вход 2, действительное значение: 4–20 мА, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 U; БСНН | |
| KL3 | 14 | Aout | Аналоговый выход 0–10 В пост. тока; макс. 5 мА; вывод текущего рабочего цикла двигателя/текущей частоты вращения двигателя параметрируемая кривая, БСНН | |

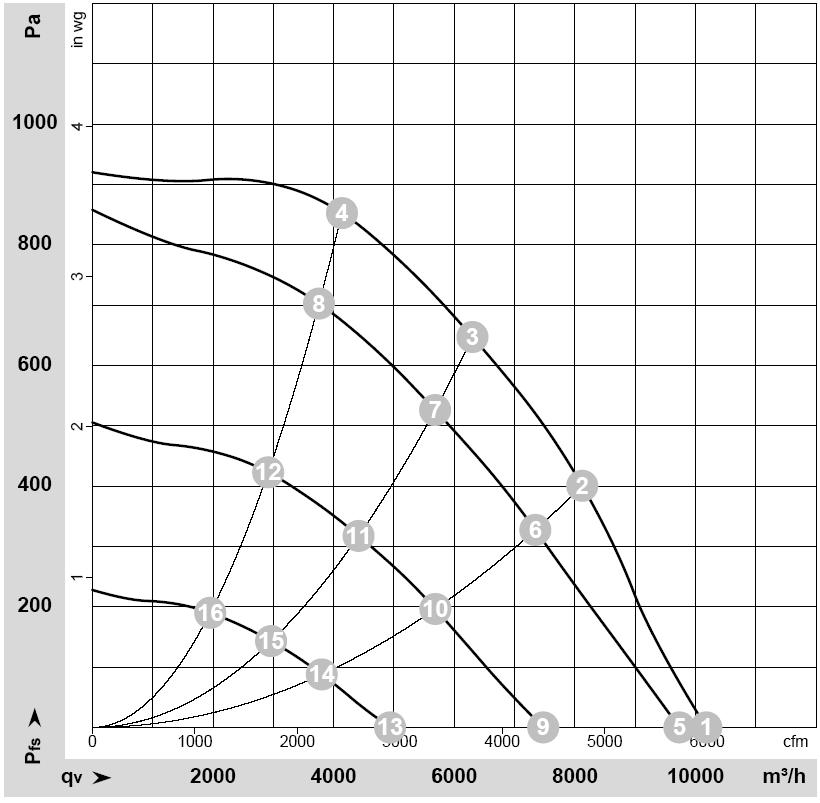

Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-176047-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
| U | n | Ped | I | qV | pfs | qV | pfs | |
|---|---|---|---|---|---|---|---|---|
| V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
| 1 | 400 | 1790 | 1001 | 1,61 | 10175 | 0 | 5990 | 0 |
| 2 | 400 | 1790 | 1532 | 2,38 | 8120 | 400 | 4780 | 1,61 |
| 3 | 400 | 1790 | 1740 | 2,7 | 6300 | 650 | 3710 | 2,61 |
| 4 | 400 | 1790 | 1662 | 2,57 | 4140 | 850 | 2435 | 3,41 |
| 5 | 400 | 1710 | 859 | 1,41 | 9730 | 0 | 5725 | 0 |
| 6 | 400 | 1645 | 1191 | 1,88 | 7345 | 328 | 4320 | 1,32 |
| 7 | 400 | 1625 | 1290 | 2,03 | 5680 | 527 | 3345 | 2,12 |
| 8 | 400 | 1630 | 1251 | 1,97 | 3755 | 705 | 2210 | 2,83 |
| 9 | 400 | 1310 | 415 | 0,79 | 7475 | 0 | 4400 | 0 |
| 10 | 400 | 1275 | 570 | 1,03 | 5685 | 196 | 3345 | 0,79 |
| 11 | 400 | 1265 | 624 | 1,1 | 4415 | 318 | 2595 | 1,28 |
| 12 | 400 | 1265 | 601 | 1,07 | 2915 | 425 | 1715 | 1,71 |
| 13 | 400 | 880 | 156 | 0,37 | 4935 | 0 | 2905 | 0 |
| 14 | 400 | 855 | 202 | 0,45 | 3805 | 88 | 2240 | 0,35 |
| 15 | 400 | 850 | 219 | 0,47 | 2965 | 143 | 1745 | 0,57 |
| 16 | 400 | 850 | 213 | 0,46 | 1955 | 190 | 1150 | 0,76 |
Технические характеристики Центробежный (радиальный) вентилятор ebmpapst K3G450PI8602
Общие характеристики
| Завод-изготовитель | epM |
|---|---|
| Постоянный/переменный ток | EC |
| Номинальное напряжение [В] | 400 |
| Скорость вращения [об/мин] | 1790 |
| Входная мощность | 1740 |
| Потребляемый ток | 2.7 [A] |
| Минимальная температура окружающей среды | -25 [°C] |
| Максимальная температура окружающей среды | 50 [°C] |
| Степень защиты | 54 CAT |

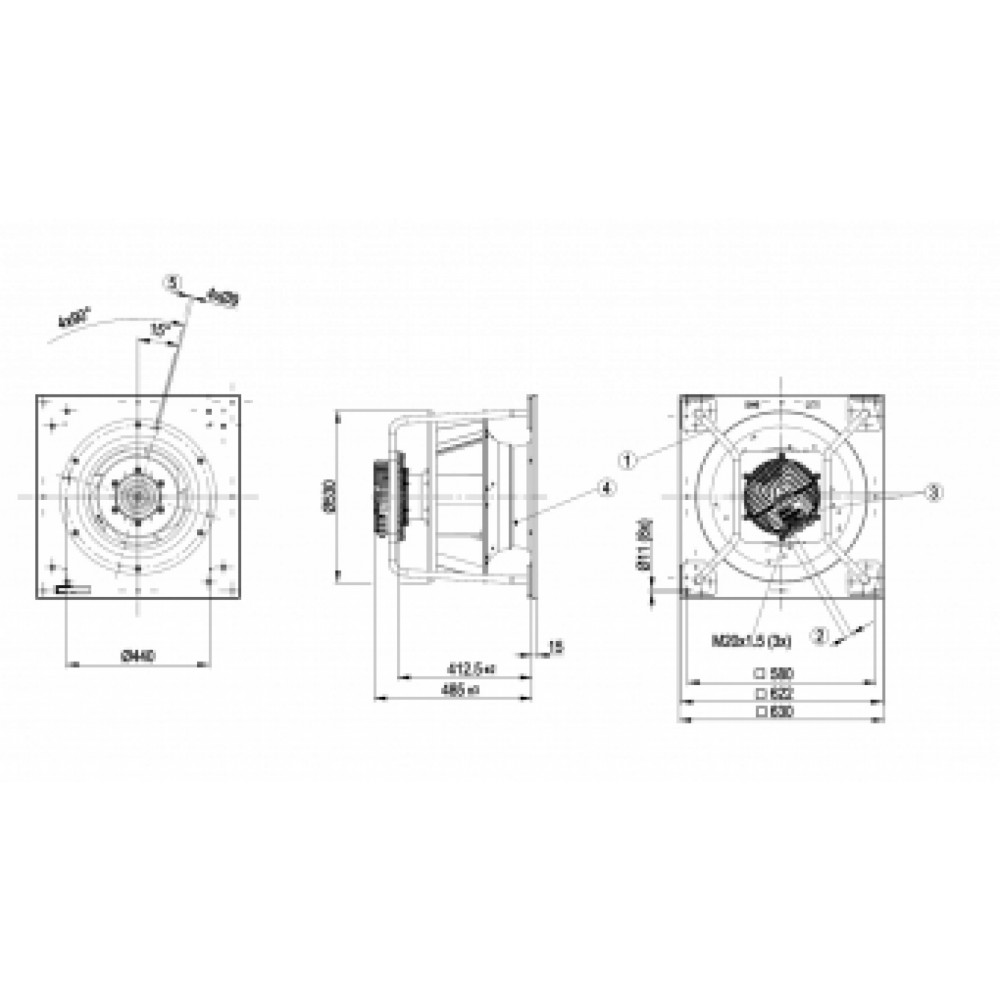

| Монтажное положение | Refer to product drawing KLM |
| Максимально допустимая темп.окружающей среды | °C +80 KLM |
| Минимально допустимая темп.окружающей среды | °C -40 KLM |
| Класс защиты от влаги (F) / класс защиты окружающей среды | H1 CAT |
| Количество лопаток | 5 KLM |
| Диаметр крыльчатки [мм] | 450 |
| Вес | kg 32 KLM |
| Одно/трехфазная сеть | 3~ |
| Звуковая мощность | 77 [dB(A)] |
