Тип вентилятора [AC/DC]DC постоянного тока | КонструкцияРадиальные | Производительность [CFM]673.5 |
БрендEbmpapst | Вес [кг]1.5 | Производительность [м3/ч]1145 |
Питание [В]24 | Частота вращения [об/мин]3150 | Частота вращения [rpm]3150 |

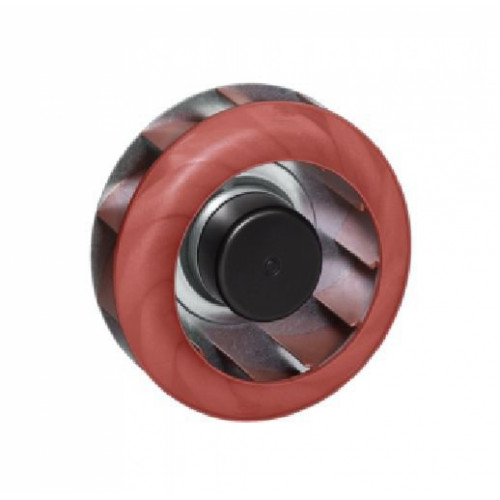

R1G220-AB35-B7 EC центробежный вентилятор, назад загнутые лопатки
Тех описание Ebmpapst R1G220-AB35-B7 - RU | |
Каталог ралиальных вентиляторов 2007 - Русский | |
Каталог ралиальных Blowers АС EC - 2011 - English |
Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора рабочих колес
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном сопротивлении
- Напряжение питания – постоянное и переменное (1– / 3–фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание R1G220-AB35-B7:
- Класс защиты: IP 44
- Класс изоляции: "B"
Рабочие параметры вентилятора R1G220-AB35-B7
Тип R1G220-AB35-B7 | |
Мотор M1G074-BF | |
Номинальное напряжение | 24 |
Ном. диапазон напряжения | 16-28 |
Скорость вращения min-1 | 3150 |
Входная мощность W | 106 |
Потребляемый ток A | 5,0 |
Мин. темп. окр. среды °C | -40 |
Макс. темп. окр. среды °C | 60 |
Техническое описание R1G220-AB35-B7
Вес | 1,5 kg |
Размер двигателя | 220 mm |
Покрытие ротора | С лакокрасочным покрытием черного цвета |
Материал рабочего колеса | Полимер PA, круглая листовая заготовка с лакокрасочным покрытием черного цвета |
Количество лопастей | 11 |
Направление вращения | Справа, вид на ротор |
Степень защиты | IP 44 |
Класс изоляции | B |
Класс защиты от влажности | F5 |
Максимально допустимая темп. окружающей среды электродвигателя | + 80 °C |
Минимально допустимая темп. окружающей среды электродвигателя | - 40 °C |
Положение при монтаже | Любое |
Отверстия для отвода конденсата | Со стороны ротора |
Режим работы | S1 |
Устройство подшипников электродвигателя | Шарикоподшипник |
Технические характеристики | – Выход по частоте вращения – Ограничение тока э/двигателя – Плавный пуск – Управляющий вход 0-10 VDC/ШИМ |
Защита двигателя | Защита от неправильной полярности и блокировки |
Вывод кабеля подключения | Разл. |
График рабочей точки
Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
Тип вентилятора [AC/DC] | DC постоянного тока |
---|---|
Конструкция | Радиальные |
Производительность [CFM] | 673.5 |
Бренд | Ebmpapst |
Вес [кг] | 1.5 |
Производительность [м3/ч] | 1145 |
Питание [В] | 24 |
Частота вращения [об/мин] | 3150 |
Частота вращения [rpm] | 3150 |
Мощность [кВт] | 0.106 |
Мощность [W] | 106 |
Типоразмер [мм] | 220 |
Сила тока [A] | 5 |
