Тип вентилятора [AC/DC]AC переменного тока | КонструкцияРадиальный | Производительность [CFM]1241.2 |
БрендEbmpapst | Вес [кг]3.6 | Производительность [м3/ч]2110 |
Частота [Гц]50 | Питание [В]230 | Частота вращения [об/мин]2700 |

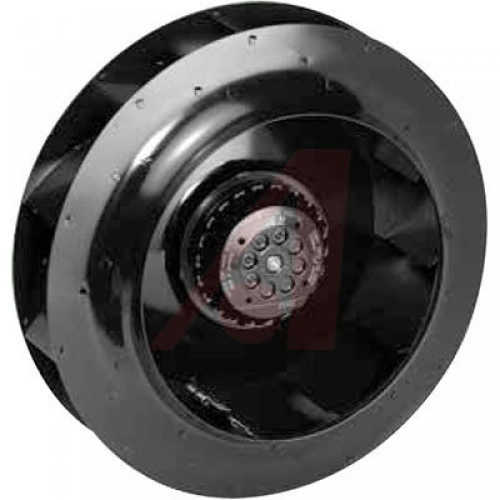

R2E280-AE52-31 AC центробежный вентилятор, назад загнутые лопатки
Тех описание Ebmpapst R2E280-AE52-31 - RU | |
Каталог ралиальных вентиляторов 2007 - Русский | |
Каталог ралиальных Blowers АС EC - 2011 - English |
Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора рабочих колес
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном сопротивлении
- Напряжение питания – постоянное и переменное (1– / 3–фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание R2E280-AE52-31:
- Класс защиты: IP 44
- Класс изоляции: "F"
Рабочие параметры вентилятора R2E280-AE52-31
Тип R2E280-AE52-31 | |
Мотор M2E068-EC | |
Фаза | 1~ |
Номинальное напряжение VAC | 230 |
Частота Hz | 50 |
Скорость вращения min-1 | 2700 |
Входная мощность W | 225 |
Потребляемый ток A | 1,0 |
Макс. противодавление Pa | 0 |
Мин. темп. окр. среды °C | -25 |
Макс. темп. окр. среды °C | 40 |
Пусковой ток A | 2,5 |
Техническое описание R2E280-AE52-31
Вес | 3,6 kg |
Размер двигателя | 280 mm |
Покрытие ротора | С лакокрасочным покрытием черного цвета |
Материал рабочего колеса | Листовая сталь, с лакокрасочным покрытием черного цвета |
Количество лопастей | 11 |
Направление вращения | Справа, вид на ротор |
Степень защиты | IP 44 |
Класс изоляции | F |
Класс защиты от влажности | F1-2 |
Максимально допустимая темп. окружающей среды электродвигателя | + 80 °C |
Минимально допустимая темп. окружающей среды электродвигателя | - 40 °C |
Положение при монтаже | Горизонтальное расположение вала или ротор внизу |
Отверстия для отвода конденсата | Со стороны ротора |
Режим работы | S1 |
Устройство подшипников электродвигателя | Шарикоподшипник |
Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | 0,75 mA |
Защита двигателя | Реле контроля температуры (TW) с внутренней разводкой |
Вывод кабеля подключения | Разл. |
Класс защиты | I (если защитный провод подключен стороной заказчика) |
График рабочей точки
Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
Тип вентилятора [AC/DC] | AC переменного тока |
---|---|
Конструкция | Радиальный |
Производительность [CFM] | 1241.2 |
Бренд | Ebmpapst |
Вес [кг] | 3.6 |
Производительность [м3/ч] | 2110 |
Частота [Гц] | 50 |
Питание [В] | 230 |
Частота вращения [об/мин] | 2700 |
Частота вращения [rpm] | 2700 |
Мощность [кВт] | 0.225 |
Мощность [W] | 225 |
Давление [Pa] | 550 |
Типоразмер [мм] | 280 |
Сила тока [A] | 1 |
