Тип вентилятора [AC/DC]AC переменного тока | КонструкцияРадиальный | Производительность [CFM]10464.7 |
Уровень шума [dB/A]90 | БрендEbmpapst | Вес [кг]28.7 |
Производительность [м3/ч]17790 | Частота [Гц]50 | Питание [В]230 |

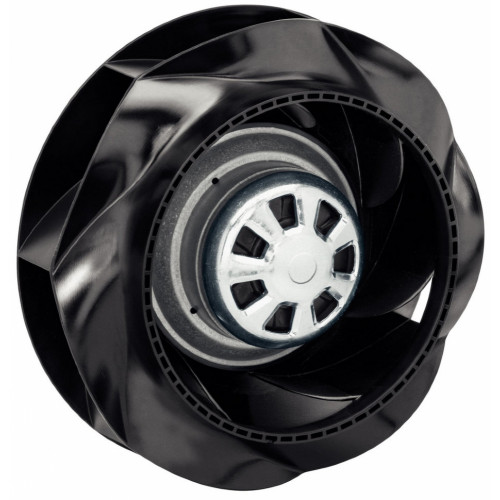

R4D630-RB15-01 AC рабочее колесо
Тех описание Ebmpapst R4D630-RB15-01 - RU | |
Инструкция по эксплуатации R4D630-RB15-01 - RU | |
Каталог ралиальных вентиляторов 2007 - Русский | |
Каталог ралиальных Blowers АС EC - 2011 - English |
Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора рабочих колес
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном сопротивлении
- Напряжение питания – постоянное и переменное (1– фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание R4D630-RB15-01:
- Класс защиты: IP 20
- Класс изоляции: "F"
Рабочие параметры вентилятора R4D630-RB15-01
Тип R4D630-RB15-01 | ||
Мотор M4D138-LA | ||
Фаза | 3~ | 3~ |
Номинальное напряжение VAC | 230 | 400 |
Частота Hz | 50 | 50 |
Скорость вращения min-1 | 1345 | 1345 |
Потребляемая мощность [Вт] | 3570 | 3570 |
Потребляемый ток A | 11,5 | 6,63 |
Макс. темп. окр. среды °C | 40 | 40 |
Мин. темп. окр. среды °C | -40 | |
Пусковой ток, A | 39 | 22,5 |
Техническое описание R4D630-RB15-01
28,7 kg | |
Размер двигателя | 630 mm |
Покрытие ротора | Скрепление заливкой с алюминием |
Материал рабочего колеса | Полимер РР |
Количество лопастей | 6 |
Направление вращения | Справа, вид на ротор |
Степень защиты | IP 20 |
Класс изоляции | F |
Класс защиты от влажности | F0 |
Максимально допустимая темп. окружающей среды электродвигателя | + 80 °C |
Минимально допустимая темп. окружающей среды электродвигателя | - 40 °C |
Положение при монтаже | Любое |
Отверстия для охлаждения | На стороне ротора и статора |
Режим работы | S1 |
Устройство подшипников электродвигателя | Шарикоподшипник |
Защита двигателя | С реле контроля температуры (TW) |
Вывод кабеля подключения | Боков. |
Класс защиты | I (если защитный провод подключен стороной заказчика) |
График рабочей точки
Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
Тип вентилятора [AC/DC] | AC переменного тока |
---|---|
Конструкция | Радиальный |
Производительность [CFM] | 10464.7 |
Уровень шума [dB/A] | 90 |
Бренд | Ebmpapst |
Вес [кг] | 28.7 |
Производительность [м3/ч] | 17790 |
Частота [Гц] | 50 |
Питание [В] | 230 |
Частота вращения [об/мин] | 1345 |
Частота вращения [rpm] | 1345 |
Мощность [кВт] | 3.57 |
Мощность [W] | 3570 |
Давление [Pa] | 800 |
Типоразмер [мм] | 630 |
Сила тока [A] | 11.5 |
