Осевой вентилятор ebmpapst S1G300CA2302

Осевой вентилятор ebmpapst S1G300CA2302 0 Цена по запросу

Заказать

На складе Код товара: S1G300-CA23-02

EBMPAPST Производитель

Цена по запросу

Быстрый заказ

Нашли дешевле?

Характеристики

Завод-изготовительebmpapst	Постоянный/переменный токEC	Номинальное напряжение [В]115
Скорость вращения [об/мин]1250	Входная мощность35	Потребляемый ток0,56 A
Минимальная температура окружающей среды-30 °C	Максимальная температура окружающей среды50 °C	Степень защитыIP55

Все характеристики

Описание

EC осевой вентилятор - HyBlade серповидные лопасти (S серии)

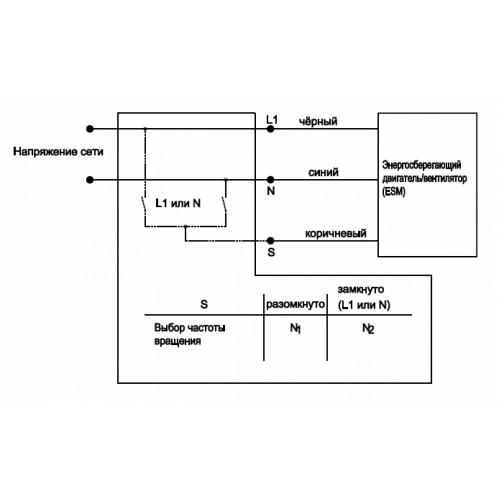

Схема подключения:

EBMPAPST S1G300-CA23-02 - описание, технические характеристики, графики

№	Подкл.	Маркирование	Цвет	Функция / назначение
1	1,2	PE	зеленый/желтый	Защитный провод
1	3	N	синий	Питающее напряжение, нулевой провод, 50/60 Гц
1	4	L	черный	Питающее напряжение, фаза, 50/60 Гц
1	5	COM	белый 1	Беспотенциальный сигнальный контакт, размыкающий контакт в случае ошибки (2 A, макс. 250 VAC, мин. 10 мА)
1	6	NC	белый 2	Беспотенциальный сигнальный контакт, размыкающий контакт в случае ошибки
2	8	0 - 10 V	желтый	Управляющий вход, заданное значение 0-10 VDC, полное сопротивление 100 кΩ, БСНН
2	11	10 VDC	красный	Выход по напряжению 10 VDC (+/-3%), макс. 10 мА,питающее напряжение для внешн. устройств (например, потенциометра), БСНН
2	12	GND	синий	Исходные параметры интерфейса системы управления, БСНН

Характеристики: производительность по воздуху 50 Гц

Измерение: LU-126911-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	800	170	0,76	8985	0	5290	0
2	230	800	211	0,93	8015	25	4715	0,1
3	230	800	245	1,08	6745	50	3970	0,2
4	230	800	280	1,2	5010	75	2950	0,3
5	230	665	96	0,43	7420	0	4365	0
6	230	665	119	0,53	6620	17	3895	0,07
7	230	665	138	0,61	5565	34	3275	0,14
8	230	665	155	0,68	4135	51	2435	0,2
9	230	530	49	0,22	5915	0	3480	0
10	230	530	60	0,27	5275	11	3105	0,04
11	230	530	70	0,31	4435	22	2610	0,09
12	230	530	79	0,35	3295	33	1940	0,13
13	230	400	21	0,09	4465	0	2625	0
14	230	400	26	0,11	3980	6	2345	0,02
15	230	400	30	0,13	3350	12	1970	0,05
16	230	400	34	0,15	2485	19	1465	0,08

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха P_fs = Увелич. давления

Технические характеристики Осевой вентилятор ebmpapst S1G300CA2302

Общие характеристики

Завод-изготовитель	ebmpapst
Постоянный/переменный ток	EC
Номинальное напряжение [В]	115
Скорость вращения [об/мин]	1250
Входная мощность	35
Потребляемый ток	0,56 A
Минимальная температура окружающей среды	-30 °C
Максимальная температура окружающей среды	50 °C
Степень защиты	IP55
Диаметр крыльчатки [мм]	300
Вес	1,4 кг
Одно/трехфазная сеть	1~
