Осевой вентилятор ebmpapst S3G500AF4851
Характеристики
Завод-изготовительebmpapst | Постоянный/переменный токEC | Номинальное напряжение [В]200-277 |
Скорость вращения [об/мин]870 | Входная мощность180 | Потребляемый ток1.2 A |
Минимальная температура окружающей среды-25 °C | Максимальная температура окружающей среды65 °C | Степень защитыIP54 |
Нашли дешевле?
Описание
EC осевой вентилятор - HyBlade серповидные лопасти (S серии) с защитной решёткой для укороченного сопла

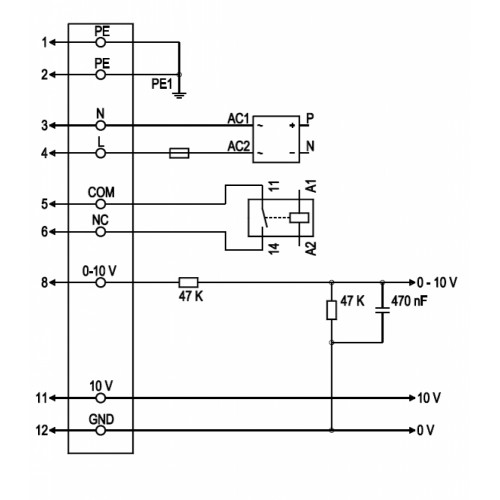

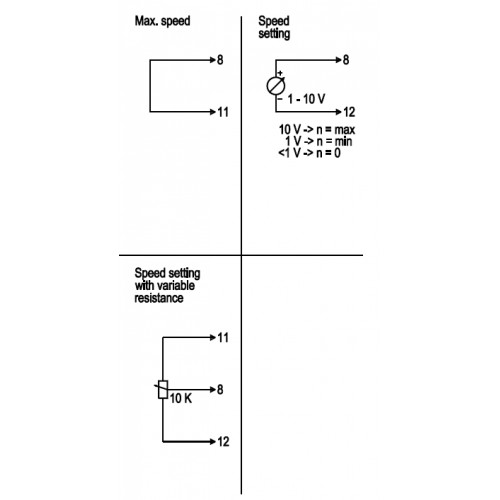

Схема подключения:
№ | Подкл. | Маркирование | Цвет | Функция / назначение |
---|---|---|---|---|
1 | 1,2 | PE | зеленый/желтый | Защитный провод |
1 | 3 | N | синий | Питающее напряжение, нулевой провод, 50/60 Гц |
1 | 4 | L | черный | Питающее напряжение, фаза, 50/60 Гц |
1 | 5 | COM | белый 1 | Беспотенциальный сигнальный контакт, размыкающий контакт в случае ошибки (2 A, макс. 250 VAC, мин. 10 мА) |
1 | 6 | NC | белый 2 | Беспотенциальный сигнальный контакт, размыкающий контакт в случае ошибки |
2 | 8 | 0 - 10 V | желтый | Управляющий вход, заданное значение 0-10 VDC, полное сопротивление 100 кΩ, БСНН |
2 | 11 | 10 VDC | красный | Выход по напряжению 10 VDC (+/-3%), макс. 10 мА,питающее напряжение для внешн. устройств (например, потенциометра), БСНН |
2 | 12 | GND | синий | Исходные параметры интерфейса системы управления, БСНН |

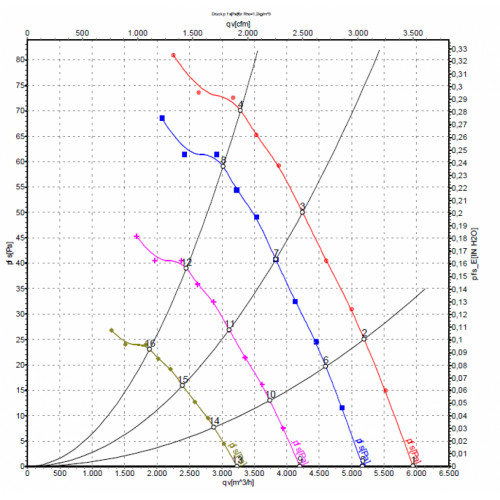

Характеристики: производительность по воздуху 50 Гц
Измерение: LU-118060-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

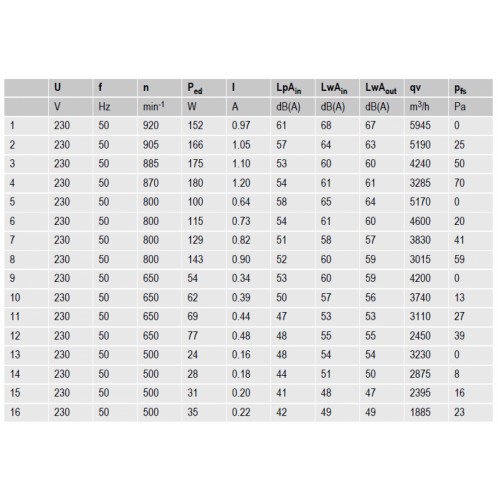

Данные измерений
U | n | Ped | I | qV | pfs | qV | pfs | |
---|---|---|---|---|---|---|---|---|
V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
1 | 230 | 920 | 152 | 0,97 | 5945 | 0 | 3500 | 0 |
2 | 230 | 905 | 166 | 1,05 | 5190 | 25 | 3055 | 0,1 |
3 | 230 | 885 | 175 | 1,1 | 4240 | 50 | 2495 | 0,2 |
4 | 230 | 870 | 180 | 1,2 | 3285 | 70 | 1935 | 0,28 |
5 | 230 | 800 | 100 | 0,64 | 5170 | 0 | 3040 | 0 |
6 | 230 | 800 | 115 | 0,73 | 4600 | 20 | 2705 | 0,08 |
7 | 230 | 800 | 129 | 0,82 | 3830 | 41 | 2255 | 0,16 |
8 | 230 | 800 | 143 | 0,9 | 3015 | 59 | 1775 | 0,24 |
9 | 230 | 650 | 54 | 0,34 | 4200 | 0 | 2470 | 0 |
10 | 230 | 650 | 62 | 0,39 | 3740 | 13 | 2200 | 0,05 |
11 | 230 | 650 | 69 | 0,44 | 3110 | 27 | 1830 | 0,11 |
12 | 230 | 650 | 77 | 0,48 | 2450 | 39 | 1445 | 0,16 |
13 | 230 | 500 | 24 | 0,16 | 3230 | 0 | 1900 | 0 |
14 | 230 | 500 | 28 | 0,18 | 2875 | 8 | 1690 | 0,03 |
15 | 230 | 500 | 31 | 0,2 | 2395 | 16 | 1410 | 0,06 |
16 | 230 | 500 | 35 | 0,22 | 1885 | 23 | 1110 | 0,09 |
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Технические характеристики Осевой вентилятор ebmpapst S3G500AF4851
Общие характеристики
Завод-изготовитель | ebmpapst |
---|---|
Постоянный/переменный ток | EC |
Номинальное напряжение [В] | 200-277 |
Скорость вращения [об/мин] | 870 |
Входная мощность | 180 |
Потребляемый ток | 1.2 A |
Минимальная температура окружающей среды | -25 °C |
Максимальная температура окружающей среды | 65 °C |
Степень защиты | IP54 |
Максимально допустимая темп.окружающей среды | + 80 °C |
Минимально допустимая темп.окружающей среды | - 40°C |
Диаметр крыльчатки [мм] | 500 |
Вес | 6,8 кг |
Одно/трехфазная сеть | 1~ |
