| Тип вентилятора [AC/DC]AC переменного тока | КонструкцияОсевой | Уровень шума [dB/A]80 |
| БрендEbmpapst | Вес [кг]13.4 | Производительность [м3/ч]9590 |
| Частота [Гц]50 | Питание [В]380 | Частота вращения [об/мин]1325 |
 | Тех описание Ebmpapst S4D500-AD03-01 - RU |
| Каталог Hyblade 2012 350-450 мм - EN |
| Каталог Hyblade 2010 500-910 мм - EN |

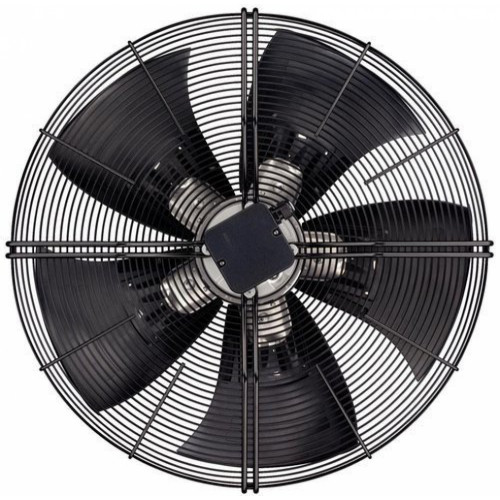

S4D500-AD03-01 с защитной решёткой
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении)
- Напряжение питания – постоянное и переменное (1- / 3-фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа и место применения
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание S4D500-AD03-01:
- Класс защиты: IP 54 (учесть положение при монтаже и наличие отверстий для слива конденсата)
- Класс изоляции: "F"
- Защита двигателя: температурный предохранитель с выведен
Рабочие параметры вентилятора S4D500-AD03-01
| Тип S4D500-AD03-01 | ||
| Мотор M4D110-GF | ||
| Фаза | 3~ | 3~ |
| Номинальное напряжение VAC | 400 | 400 |
| Подключение | ? | Y |
| Частота Hz | 50 | 50 |
| Метод опред. данных | мн | мн |
| Соответствует нормативам | CE | CE |
| Скорость вращения min-1 | 1325 | 1035 |
| Входная мощность W | 820 | 550 |
| Потребляемый ток A | 1,59 | 0,95 |
| Макс. противодавление Pa | 160 | 100 |
| Мин. темп. окр. среды °C | -40 | -40 |
| Макс. темп. окр. среды °C | 80 | 80 |
| Пусковой ток A | 6,5 | 2,0 |
| Общий КПД % | 31,3 | |
| Класс эффективности N | 38,3 | |
| Входная мощность kW | 0,77 | |
| Расход воздуха m?/h | 6045 | |
| Увелич. давления Pa | 144 | |
| Скорость вращения min-1 | 1335 |
Техническое описание S4D500-AD03-01
| Вес | 13,4 kg |
| Размер двигателя | 500 mm |
| Покрытие ротора | Скрепление заливкой с алюминием |
| Материал клемной коробки | Полимер PP |
| Материал лопастей | Алюминиевая пластина |
| Количество лопастей | 5 |
| Угол атаки лопасти | 0° |
| Направление потока | «V» |
| Направление вращения | Слева, вид на ротор |
| Степень защиты | IP 54 |
| Класс изоляции | «F» |
| Класс защиты от влажности | F3-1 |
| Максимально допустимая темп. окружающей среды электродвигателя | +80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя | -40 °C |
| Положение при монтаже | Горизонтальное расположение вала или ротор внизу |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Устройство подшипников электродвигателя | Шарикоподшипник |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | 3,5 mA |
| Электрическое подсоединение | Через клеммную коробку |
| Защита двигателя | С реле контроля температуры (TW) |
| Вывод кабеля подключения | Осев |
| Класс защиты | I (если защитный провод подключен стороной заказчика) |
График рабочей точки
Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
| Тип вентилятора [AC/DC] | AC переменного тока |
|---|---|
| Конструкция | Осевой |
| Уровень шума [dB/A] | 80 |
| Бренд | Ebmpapst |
| Вес [кг] | 13.4 |
| Производительность [м3/ч] | 9590 |
| Частота [Гц] | 50 |
| Питание [В] | 380 |
| Частота вращения [об/мин] | 1325 |
| Мощность [кВт] | 0.82 |
| Давление [Pa] | 160 |
| Типоразмер [мм] | 500 |
| Сила тока [A] | 1.59 |
| Исполнение | Решетка |
