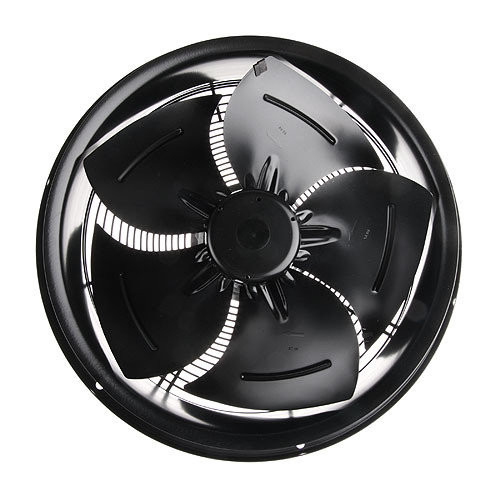

Вентилятор Ebmpapst W3G400-CA22-71 осевой

	Каталог осевых вентиляторов 2007 - Русский
	Каталог осевых вентиляторов 2007 - EN
	Каталог осевых вентиляторов Hyblade 2012 350-450 мм - EN
	Каталог осевых вентиляторов Hyblade 2010 500-910 мм - EN

W3G400-CA22-71 на базе энергосберегающего двигателя, а так же HyBlade технологии.

Поставляем энергосберегающие вентиляторы Ebmpapst. Осевые вентиляторы выпускаются в размерах от 130 до 990 мм. Благодаря новым роторам и кольцам каркаса, которые были оптимизированы согласно аэродинамическим критериям, вентиляторы теперь работают еще тише и не требуют окраски, что является отличительной чертой экологической чистоты. Преимущества осевых вентиляторов Ebmpapst в холодильной и климатической технике – не новость. Важнейшим требованием является обеспечение максимальной производительности при минимальном уровне шума.

Вместе с тем, в техническом задании наших разработчиков на первом месте стоят также оптимальный кпд, улучшенная коррозионная стойкость, малый вес и экологичная технология с благоприятным энергетическим балансом. Вот почему мы не довольствуемся только ретушью и эволюцией ранее известного. Мы делаем следующий шаг вперед – к следующей ступени развития.

Критерии выбора по параметрам:

• Производительность при заданном cопротивлении
• Напряжение питания – постоянное и переменное (1- / 3-фазное)
• Уровень шума
• Коэффициент полезного действия
• Имеющееся пространство для монтажа и место применения
• Количество штук
• Условия окружающей среды (влажность, температура,климат)
• Диаметр рабочего колеса

Описание W3G400-CA22-71:

- Материал: листовая сталь (черное полимерное покрытие)
- Кабельный вывод: различные варианты
- Техническое оснащение: встроена электронная плата управления, ШИМ / лин. вход, реле сигнализации о неисправностях - Класс защиты: IP 44
- Положение при монтаже и отверстия для слива конденсата: вал горизонтально или ротор внизу, с отверстием (отверстиями) для слива конденсата в роторе, положение с ротором вверху по запросу
- Сертификаты: UL, CSA, VDE, СЕ, ССС, ГОСТ, УкрСЕПРО

Технические характеристики W3G400-CA22-71

График подбора рабочей точки

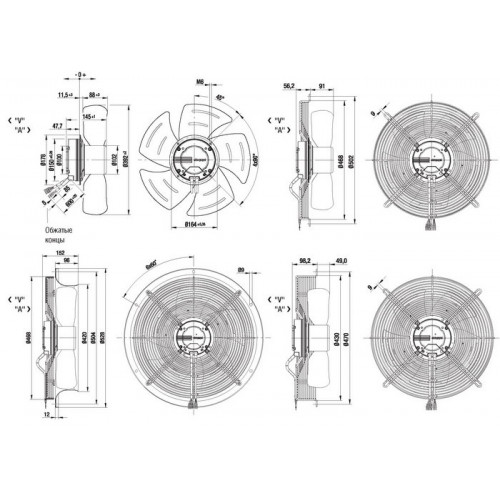

Исполнение, направление потока, тип W3G400-CA22-71

Расшифровка наименования

1) Тип

A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом

2) Количество контуров ЕС

3) Тип двигателя

D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения

Преимущества сочетания HyBlade и EC технологий.

Стабильность высокопрочного алюминиевого сплава на внутренней стороне в сочетании с легкостью и неограниченной способностью к формованию пластмассы на наружной стороне – это гениальное сочетание технологии HyBlade®. В то время как коррозионностойкая алюминиевая структура в середине лопасти HyBlade® обеспечивает длительное соединение с ротором, оболочка из пластмассы, армированной стекловолокном, придает лопасти форму, определенную аэродинамическим расчетом.

Эта легкая оболочка оказывает влияние, прежде всего, на общую массу вентилятора и, благодаря своим хорошим демпфирующим свойствам, обеспечивает снижение уровня шума. Однако самым важным является то, что если листовым деталям можно придать необходимую форму штамповой, гибкой или чеканкой, то пластмассы без каких-либо проблем могут легко образовывать трехмерный профиль. Оптимизация профиля лопасти, даже в мелких деталях, практически ничем не ограничивается. Даже законцовки на острие лопасти, аналогичные тем, которые известны по гоночным автомобилям и авиационной технике, не представляют для технологии никаких проблем. Они улучшают аэродинамические характеристики и минимизируют завихрение воздуха между лопастью и корпусом, благодаря чему вентилятор работает тише с более высоким кпд.

• Значительное снижение массы. Благодаря использованию материалов из упрочненных пластмасс ebm-papst предлагает очень легковесную комбинацию двигателя и вентилятора
• Высокоэффективное профилирование лопастей.Снижают конструкционные шумы в случае применения регулирования скорости напряжением
• Революционное снижение шума, ebm-papst предлагает самые тихие осевые вентиляторы в диапазоне от 500 до 910 мм
• Значительное повышение кпд, в сравнении с теми вентиляторами, что предлагаются сегодня
• Существенное снижение вреда для экологии при производстве.
• Освоение технологий AC и GreenTech EC. Технология HyBlade экологична: потребление энергии весьма существенно снижается при замене алюминия на упрочненные пластмассы
• Аэродинамическая совместимость вентиляторов, приводимых двигателями AC и EC (электронно-коммутируемых) в диапазоне от 130 до 990 мм
