Тип вентилятора [AC/DC]AC переменного тока | КонструкцияОсевой | Уровень шума [dB/A]87 |
БрендEbmpapst | Вес [кг]43 | Производительность [м3/ч]20460 |
Частота [Гц]50 | Питание [В]380 | Частота вращения [об/мин]1350 |
Тех описание Ebmpapst W4D710-DL01-15 - RU | |
Каталог Hyblade 2012 350-450 мм - EN | |
Каталог Hyblade 2010 500-910 мм - EN |

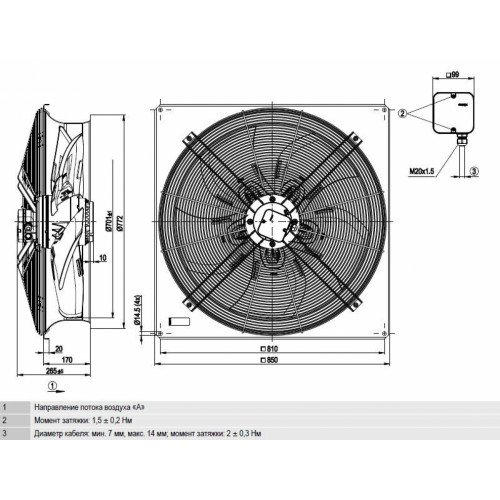

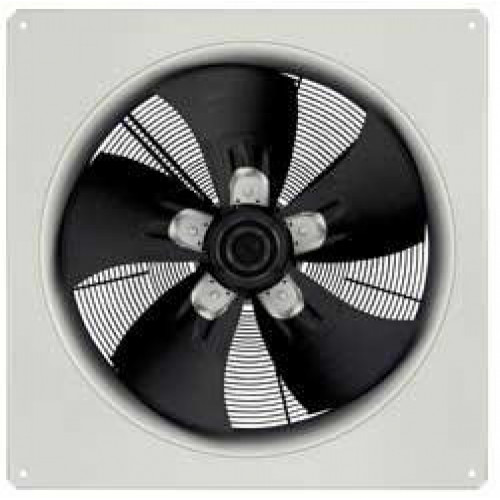

W4D710-DL01-15 с защитной решёткой
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении)
- Напряжение питания – постоянное и переменное (1- / 3-фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа и место применения
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание W4D710-DL01-15:
- Класс защиты: IP 54 (учесть положение при монтаже и наличие отверстий для слива конденсата)
- Класс изоляции: "F"
- Защита двигателя: температурный предохранитель с выведен
Рабочие параметры вентилятора W4D710-DL01-15
Тип W4D710-DL01-15 | ||
Мотор M4D138-LA | ||
Фаза | 3~ | 3~ |
Номинальное напряжение VAC | 400 | 400 |
Подключение | ? | Y |
Частота Hz | 50 | 50 |
Метод опред. данных | мн | мн |
Соответствует нормативам | CE | CE |
Скорость вращения min-1 | 1350 | 1090 |
Входная мощность W | 2320 | 1590 |
Потребляемый ток A | 4,65 | 2,78 |
Макс. противодавление Pa | 280 | 180 |
Макс. темп. окр. среды °C | 70 | 70 |
Пусковой ток A | 19 | 6,5 |
Общий КПД % | 39,8 | |
Класс эффективности N | 43,9 | |
Входная мощность kW | 2,25 | |
Расход воздуха m?/h | 13010 | |
Увелич. давления Pa | 249 | |
Скорость вращения min-1 | 1360 |
Техническое описание W4D710-DL01-15
Вес | 43kg |
Размер двигателя | 710 mm |
Покрытие ротора | С заливкой алюминием; покрытый черным лаком |
Материал клемной коробки | Полимер PP |
Материал лопастей | Алюминиевое литье, с лакокрасочным покрытием черного цвета |
Количество лопастей | 5 |
Угол атаки лопасти | -10° |
Направление потока | «A» |
Направление вращения | Справа, вид на ротор |
Степень защиты | IP 54 |
Класс изоляции | «F» |
Класс защиты от влажности | F3-1 |
Максимально допустимая темп. окружающей среды электродвигателя | +80 °C |
Минимально допустимая темп. окружающей среды электродвигателя | -40 °C |
Положение при монтаже | Любое |
Отверстия для отвода конденсата | На стороне ротора и статора |
Режим работы | S1 |
Устройство подшипников электродвигателя | Шарикоподшипник |
Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | 3,5 mA |
Электрическое подсоединение | Через клеммную коробку |
Защита двигателя | С реле контроля температуры (TW) |
Вывод кабеля подключения | Осев |
Класс защиты | I (если защитный провод подключен стороной заказчика) |
График рабочей точки
Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
Тип вентилятора [AC/DC] | AC переменного тока |
---|---|
Конструкция | Осевой |
Уровень шума [dB/A] | 87 |
Бренд | Ebmpapst |
Вес [кг] | 43 |
Производительность [м3/ч] | 20460 |
Частота [Гц] | 50 |
Питание [В] | 380 |
Частота вращения [об/мин] | 1350 |
Мощность [кВт] | 2.32 |
Давление [Pa] | 280 |
Типоразмер [мм] | 710 |
Сила тока [A] | 4.65 |
Исполнение | Монтажная плита |
