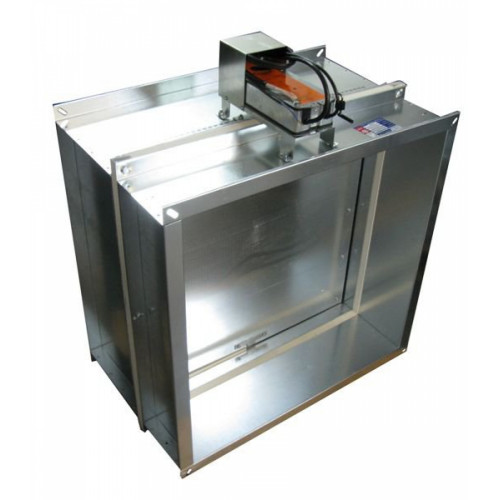

Клапан VKT КПС-3 противопожарный МB

Характеристики серии VKT КПС-3 противопожарный МB

• в режиме нормально открытого (огнезадерживающего) клапана - EI 180 (3 часа)
• в режиме нормально закрытого (дымового) клапана - EI 180, E 180 (3 часа)

Противопожарный клапан VKT КПС-3 систем вентиляции зданий и сооружений VKT КПС-3 по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СП 60.13330.2012 и СП 7.13130.2013.

Вид климатического исполнения и категория размещения У3 по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С, при условии отсутствия прямого воздействия атмосферных осадков. VKT КПС-3 выпускается прямоугольного (квадратного) сечения. Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды.

Клапан работоспособен в любой пространственной ориентации. Клапан VKT КПС-3 не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах взрывопожароопасных смесей.

Конструкция клапана противопожарный МB

Конструкция клапана представляет собой две секции, между которыми проложен огнеупорный материал, выполняющий роль температурного шва. Клапан изготовлен из оцинкованной стали. Клапан VKT КПС-3 состоит из секции №1 и секции №2 корпуса, заслонки, привода с защитным кожухом, предохраняющего привод при монтаже клапана в строительную конструкцию.

Клапан VKT КПС-3 компановка и исполнение:

• электромеханический MS, MSE(Siemens);
• электромеханический МВ; MBE;
• электромагнитный (ЭМ), как в комбинации противопожарный , так и без него;
• пружинный противопожарный (ТЗ).

Размеры и габариты VKT КПС-3 противопожарный МB для прямоугольного сечения

Обозначения на схемах

1 - корпус клапана;
2 - заслонка;
3 - электромеханический привод;
4 - электромагнитный привод;
5 - защитный кожух.

B и H - размеры внутреннего сечения клапана, мм

Длина клапанов L=450 мм

B1 = B + 60
H1 = H + 60

Для установки клапана VKT КПС-3 в круглых воздуховодах применяется клапан прямоугольного сечения с двумя переходами на соответствующий диаметр как под ниппельное, так и под фланцевое соединение. Минимальные размеры сечения клапана VKT КПС-3 с электромеханическим приводом 150х150, а с электромагнитным приводом или тепловым замком - 200х200. Для установки клапана в воздуховоды меньшего сечения применяется клапан с двумя переходами.

Вылет заслонки за корпус клапана VKT КПС-3 противопожарный МB

Расшифровка названия и комплектации клапан VKT КПС-3 противопожарный МB
