| БрендNicotra | Вес [кг]101 | Частота вращения [об/мин]2670 |
| Мощность [кВт]7.5 | Типоразмер [мм]500 | СерияRLM |

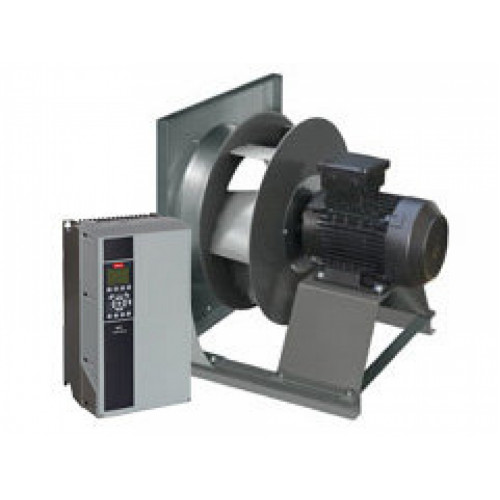

Радиальный вентилятор Nicotra Gebhardt RLM E6-4550 для применения без спирального корпуса, со стандартным двигателем. Применяется только в горизонтальном положении. В основе RLM E6 (EVO) лежит радиальное рабочее колесо с шестью загнутыми назад лопатками и перепроектированным профилем.
Они гарантируют минимизированные условия турбулентности в рабочем колесе. Из-за специальной формы, лопатки создают равномерное давление по всему потоку, что увеличивает эффективность и вызывает значительное снижение шума.
Рабочее колесо имеет идеальное отношение ширины и диаметра рабочего колеса друг другу, что дает свой вклад в массу рабочего колеса, заметно уменьшив ее.
У серии вентиляторов RLM E6 (EVO) не только есть новое совершенное рабочее колесо, но также и обновленный электродвигатель. Поэтому RLM E6 уже инновация сам по себе. Вместе обновленным электродвигателем выдает высокую производительность с низким
потреблением энергии и во время запуска и под основной нагрузкой, эффективность превышает эффективность стандартного электродвигателя на любом этапе работы. Бесщеточный электродвигатель DCS достигает КПД по классу эффективности IE3 и выше.
Типовой ряд RLM E6 (EVO)
- Типоразмеры 500 мм
- Радиальное рабочее колесо с назад с 6 согнутыми лопатками из стального листа
- Объемный расход до 100 000 м3/ч
- Давление до 2000 Пa
Рабочие характеристики вентиляторов
| Тип вентилятора | Тип размер [mm] | Мощность [kW] | vmax [1/min] | t min [C] | t max [C] | [kgm2] | Вес [kg] |
| RLM E6-4550-4Y-15-2G | 510 | 1.5 | 1560 | -20 | 40 | 0.59 | 73 |
| RLM E6-4550-4Y-16-2G | 510 | 2.2 | 1770 | -20 | 40 | 0.59 | 84 |
| RLM E6-4550-4Y-17-2G | 510 | 3 | 1980 | -20 | 40 | 0.59 | 87 |
| RLM E6-4550-4Y-19-2G | 510 | 4 | 2190 | -20 | 40 | 0.59 | 97 |
| RLM E6-4550-4Y-21-2G | 510 | 5.5 | 2430 | -20 | 40 | 0.59 | 118 |
| RLM E6-4550-4Y-23-2G | 510 | 7.5 | 2670 | -20 | 40 | 0.59 | 125 |
| RLM E6-4550-4W-14-A | 510 | 1.5 | 1560 | -20 | 40 | 0.59 | 54 |
| RLM E6-4550-4W-14-C | 510 | 1.5 | 1540 | -20 | 40 | 0.59 | 57 |
| RLM E6-4550-4W-14-J | 510 | 1.5 | 1560 | -20 | 40 | 0.59 | 54 |
| RLM E6-4550-4W-16-A | 510 | 2.2 | 1760 | -20 | 40 | 0.59 | 57 |
| RLM E6-4550-4W-16-C | 510 | 2.2 | 1730 | -20 | 40 | 0.59 | 67 |
| RLM E6-4550-4W-16-J | 510 | 2.2 | 1760 | -20 | 40 | 0.59 | 59 |
| RLM E6-4550-4W-17-A | 510 | 3 | 1980 | -20 | 40 | 0.59 | 61 |
| RLM E6-4550-4W-17-C | 510 | 3 | 1940 | -20 | 40 | 0.59 | 73 |
| RLM E6-4550-4W-17-J | 510 | 3 | 1980 | -20 | 40 | 0.59 | 62 |
| RLM E6-4550-4W-19-A | 510 | 4 | 2180 | -20 | 40 | 0.59 | 65 |
| RLM E6-4550-4W-19-C | 510 | 4 | 2140 | -20 | 40 | 0.59 | 78 |
| RLM E6-4550-4W-19-J | 510 | 4 | 2180 | -20 | 40 | 0.59 | 71 |
| RLM E6-4550-4W-21-A | 510 | 5.5 | 2430 | -20 | 40 | 0.59 | 79 |
| RLM E6-4550-4W-21-C | 510 | 5.5 | 2400 | -20 | 40 | 0.59 | 90 |
| RLM E6-4550-4W-21-J | 510 | 5.5 | 2430 | -20 | 40 | 0.59 | 86 |
| RLM E6-4550-4W-23-A | 510 | 7.5 | 2670 | -20 | 40 | 0.59 | 86 |
| RLM E6-4550-4W-23-C | 510 | 7.5 | 2670 | -20 | 40 | 0.59 | 101 |
| RLM E6-4550-4W-23-J | 510 | 7.5 | 2670 | -20 | 40 | 0.59 | 99 |
Комплектующие и аксессуары для установки NICOTRA Gebhardt RLM E6-4550
| Описание | Код | Наимен. арт. |
| Пакет частотного модулятора (ЧМ для однофазной сети, IР 20 + фильтр класс В + пульт управления) | 119905 | G110 1AC 230V 1,50kW EMV B |
| Дроссель для частотного модулятора для однофазной сети | 119967 | 6SE6400-3CC02-6BB3 |
| Пакет частотного модулятора (ЧМ для трехфазной сети, IР 20 + фильтр класс В + пульт управления) | 119910 | MM 420 3AC 400V 1,5kW EMV B |
| Дроссель для частотного модулятора, работающего на трехфазной сети | 119970 | 6SE6400-3CC00-6AD3 |
| Фланец подсоединения, отдельно | ZKF152424 | ZKF 15-2424 |
| Elastic square flexible connection | ZKE152424 | ZKE 15-2424 |
| Решетка для защиты от прикосновения для входной стороны | ZSG040450 | ZSG 04-0450 |
| Mедный коллектор | FSE03050 | FSE 03-0500 |
| Set Spring type anti vibration mounts (2x51770+2x51771) | ZBDF1050_01 | ZBD SP-7705A+7706A |
| Set Spring type anti vibration mounts, coated (2x136990+2x136991) | ZBDF2050_01 | ZBD SP-7705A+7706A-KTL |
| Set Anti vibration rubber buffers (2x130076+2x39034) | ZBDG1050_01 | ZBD 01-0506A+0606A |
| Универсальный регулирующий прибор (для монтажа в электрическом шкафу) | 59312 | ERA 02-4000-5E |
График подбора рабочей точки вентилятора
Габаритные размеры представлены в каталоге:
 | Каталог вентиляторов Nicotra Gebhardt серии RLM-E6-4550 |
| Бренд | Nicotra |
|---|---|
| Вес [кг] | 101 |
| Частота вращения [об/мин] | 2670 |
| Мощность [кВт] | 7.5 |
| Типоразмер [мм] | 500 |
| Серия | RLM |
