| БрендNicotra | Вес [кг]710 | Частота вращения [об/мин]1220 |
| Мощность [кВт]120 | Типоразмер [мм]1120 | СерияRZR |
Внимание. Возможно исполнение в морском и взрывозащищенном варианте!!!!
Описание радиальных вентиляторов Nicotra

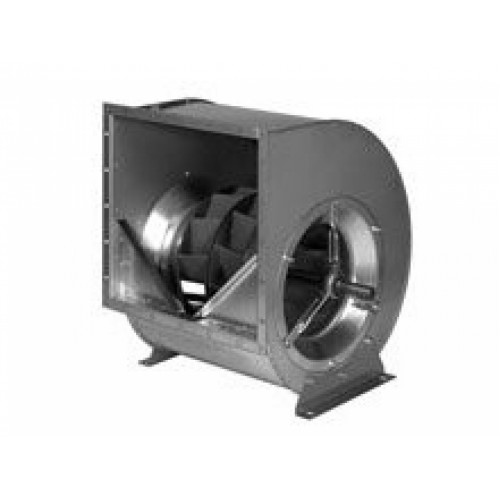

Радиальный вентилятор высокой мощности Gebhardt rotavent двустороннего всасывания для ременного привода. Фальцеванный спиральный корпус из оцинкованной стали, с привинченными, переставляемыми ножками, с фланцем на выходе.
Круглая и боковая часть корпуса в фальце склеены специальным мощным клеем. Это дает преимущество повышенной жесткости и улучшенного резонансного поведения корпуса.
Рабочее колесо высокой мощности с 12 назад согнутыми лопатками, выходной край под наклоном к оси колеса, сварено и с покрытием. На выходе вентилятора косой язык с противоположенным наклоном относительно краев лопаток. Оптимальный коллектор для малых потерь.
Рабочее колесо сбалансировано в статическом и динамическом режиме по DIN ISO 1940. Радиальные шарикоподшипники, самонастраивающиеся, малошумные, не требующие техобслуживания, в резиновых амортизаторах, закреплены к корпусу оцинкованными профильными рейками.
Опция: возможность дополнительной смазки во время работы, с литым корпусом и с креплением с помощью реек. Параметры (без привода) по классу точности 2 согласно DIN 24166.
Многообразие RZR rotavent®
Вентиляторы с двухсторонним всасыванием, с запатентованной геометрией рабочего колеса и с наклонно установленными лопатками из полого профиля являются ведущим стандартом среди серийных вентиляторов для систем вентиляции и кондиционирования.
Типовые ряды RZR rotavent®
- Типоразмеры 200-1600 мм
- Спиральный корпус из оцинкованного стального листа, со стоячим фальцем и с V-образной перегородкой - RZR 11; 12; 15; 18
- Сварной корпус с покрытием, с V-образной перегородкой - RZR 13; 19
- Сварное радиальное рабочее колесо с 11 загнутыми назад лопатками с покрытием (200-280 мм)
- Высокопроизводительное сварное радиальное рабочее колесо с 12 загнутыми назад лопатками из полого профиля с покрытием (315-1600 мм)
- Объемный расход до 300 000 м/ч
- Давление до 3500 Па
Рабочие характеристики вентиляторов
| Тип вентилятора | Impeller [mm] | Pwmax [kW] | PN [кВт] | PNmax [kW] | nvmax [1/min] | tmin [C] | tmax [C] | J [kgm2] | Вес [kg] |
| RZR 11-0200 | 204 | 6.5 | - | 7.50 | 7490 | -20 | 80 | 0.02 | 11 |
| RZR 11-0225 | 230 | 6.5 | - | 7.50 | 6640 | -20 | 80 | 0.03 | 13 |
| RZR 11-0250 | 256 | 6.5 | - | 7.50 | 5250 | -20 | 80 | 0.052 | 15 |
| RZR 11-0280 | 288 | 6.5 | - | 7.50 | 5235 | -20 | 80 | 0.082 | 20 |
| RZR 11-0315 | 323 | 6.5 | - | 7.50 | 4418 | -20 | 80 | 0.126 | 24 |
| RZR 11-0355 | 363 | 6.5 | - | 7.50 | 3200 | -20 | 80 | 0.22 | 33 |
| RZR 11-0400 | 406 | 6.5 | - | 7.50 | 3027 | -20 | 80 | 0.33 | 43 |
| RZR 11-0450 | 455 | 6.5 | - | 7.50 | 2504 | -20 | 80 | 0.6 | 54 |
| RZR 11-0500 | 510 | 6.5 | - | 7.50 | 2050 | -20 | 80 | 0.9 | 65 |
| RZR 11-0560 | 570 | 13.3 | - | 15.0 | 2205 | -20 | 80 | 1.7 | 103 |
| RZR 11-0630 | 640 | 13.3 | - | 15.0 | 1838 | -20 | 80 | 2.4 | 124 |
| RZR 11-0710 | 718 | 16.4 | - | 18.5 | 1627 | -20 | 80 | 4.8 | 177 |
| RZR 11-0800 | 808 | 19.6 | - | 22.0 | 1300 | -20 | 80 | 6.85 | 250 |
| RZR 11-0900 | 905 | 19.6 | - | 22.0 | 1000 | -20 | 80 | 15.5 | 358 |
| RZR 11-1000 | 1000 | 19.6 | - | 22.0 | 800 | -20 | 80 | 22 | 416 |
| RZR 13-1120 | 1120 | 120 | - | 132 | 1220 | -20 | 80 | 32 | 710 |
| RZR 13-1250 | 1250 | 145.5 | - | 160 | 1100 | -20 | 80 | 62.5 | 1100 |
| RZR 13-1400 | 1400 | 181.8 | - | 200 | 1000 | -20 | 80 | 120 | 1390 |
| RZR 13-1600 | 1600 | 227.3 | - | 250 | 860 | -20 | 80 | 186 | 1870 |
| RZR 11-0200-2G | 204 | 4.7 | - | 5.50 | 6513 | -20 | 60 | 0.02 | 11 |
| RZR 11-0225-2G | 230 | 4.7 | - | 5.50 | 5774 | -20 | 60 | 0.03 | 13 |
| RZR 11-0250-2G | 256 | 4.7 | - | 5.50 | 4620 | -20 | 60 | 0.052 | 15 |
| RZR 11-0280-2G | 288 | 6.5 | - | 7.50 | 4582 | -20 | 60 | 0.082 | 20 |
| RZR 11-0315-2G | 323 | 6.5 | - | 7.50 | 3793 | -20 | 60 | 0.126 | 24 |
| RZR 11-0355-2G | 363 | 6.5 | - | 7.50 | 3110 | -20 | 60 | 0.22 | 33 |
| RZR 11-0400-2G | 406 | 6.5 | - | 7.50 | 2552 | -20 | 60 | 0.33 | 43 |
| RZR 11-0450-2G | 455 | 6.5 | - | 7.50 | 2111 | -20 | 60 | 0.6 | 54 |
| RZR 11-0500-2G | 510 | 6.5 | - | 7.50 | 1752 | -20 | 60 | 0.9 | 65 |
| RZR 11-0560-2G | 570 | 8.6 | - | 11.0 | 1660 | -20 | 60 | 1.7 | 103 |
| RZR 11-0630-2G | 640 | 8.6 | - | 11.0 | 1367 | -20 | 60 | 2.4 | 124 |
| RZR 11-0710-2G | 718 | 8.6 | - | 11.0 | 1128 | -20 | 60 | 4.8 | 177 |
| RZR 11-0800-2G | 808 | 8.6 | - | 11.0 | 927 | -20 | 60 | 6.85 | 250 |
| RZR 11-0900-2G | 905 | 8.6 | - | 11.0 | 767 | -20 | 60 | 15.5 | 358 |
| RZR 11-1000-2G | 1000 | 8.6 | - | 11.0 | 650 | -20 | 60 | 22 | 416 |
| RZR 13-1120-2G | 1120 | 83.6 | - | 92.0 | 1026 | -20 | 60 | 32 | 710 |
| RZR 13-1250-2G | 1250 | 122 | - | 135 | 957 | -20 | 60 | 62.5 | 1100 |
| RZR 13-1400-2G | 1400 | 145 | - | 160 | 870 | -20 | 60 | 120 | 1390 |
| RZR 13-1600-2G | 1600 | 181 | - | 200 | 748 | -20 | 60 | 186 | 1870 |
Варианты исполнения вентиляторов Nicotra RZR 11- 12- 13- 15- 18- 19-
Характеристики и параметры двигателя
| Двигатель: Siemens 1LA7 080-6AA10-ZA11 | значение | - |
| Фазы-напряжение-частота | 3~230/400-50 | В-Гц |
| Типоразмер-число полюсов | 80-6 | |
| Номинальная мощность (PN) | 0,37 | кВт |
| Номинальное число об. (nN) | 920 | 1/мин |
| Номинальный ток (IN) | 2,1/1,2 | А |
| Пределы применения | ||
| макс. число об. вентилятора (nvmax) | 1220 | 1/мин |
| макс. мощ. на валу (Pwmax) | 120,00 | кВт |
| Температура перемещаемой среды (tmin ...tmax) | -20...80 | C |
Комплектующие и аксессуары для NICOTRA Gebhardt RZR 11-1120
| Описание | Код | Наимен. арт. |
| Лопатки рабочего колеса с сплошным сварным швом | LRS01112 | LRS 01-1120 |
| Корпус внутри сварен сплошным швом | GEH01112 | GEH 01-1120 |
| Корпус полностью сваренный с обеих сторон | GEH02112 | GEH 02-1120 |
| Вал из нержавеющей стали, № материала 1.4305 | WEL02112 | WEL 02-1120 |
| Отверстие с резьбой для измерения ударного импульса, по выбору М6 или М8 | GSM01112 | GSM 01-1120 |
| стандартная смазка для подшипников N0 | 29200144 | IWN 01-1120 |
| Смазка подшипников N1 (увлажнительная смазка) | 29200102 | IWN 11-1120 |
| Маслопровод на стороне привода | SLA01112 | SLA 01-1120 |
| Inlet cone in Steel / Copper | FSE01112 | FSE 01-1120 |
| Труба стока конденсата R 1" с пробкой | 29040045 | |
| Инспекционная крышка, установленная | IWI02112 | IWI 02-1120 |
| Защитная решетка на выходе | ZSG153834 | ZSG 15-3834 |
| Защита вала на свободном конце вала | WBS020710 | WBS 02-0710 |
| Защита ремня | RBS01112 | RBS 01-1120 |
| Защитный кожух ремня, полностью закрытый, делимый по горизонтали | RBS04112 | RBS 04-1120 |
| Инспекционная крышка для защитного кожуха ремня | IWI04112 | IWI 04-1120 |
| Отверстие для измерения числа оборотов в защитном кожухе ремня | DMR01112 | DMR 01-1120 |
| Фланец подсоединения, отдельно | ZKF153834 | ZKF 15-3834 |
| Elastic rectangular discharge flexible connection | ZKE153834 | ZKE 15-3834 |
| Установка поставленного клиентом двигателя | 29491301 | |
| Safety device on the bearings for oversee transport | 130042 | ZST 10-1120 |
| Сборка | ZUB01112 | ZUB 01-1120 |
| Измеритель производительности с стандартным фактором к10 | 48779 | IMV 13-1120 |
| Универсальный регулирующий прибор (для монтажа в электрическом шкафу) | 59312 | ERA 02-4000-5E |
Габаритные размеры и графики подбора рабочей точки представлены в каталоге:
 | Каталог вентиляторов Nicotra Gebhardt серии RZR |
| Бренд | Nicotra |
|---|---|
| Вес [кг] | 710 |
| Частота вращения [об/мин] | 1220 |
| Мощность [кВт] | 120 |
| Типоразмер [мм] | 1120 |
| Серия | RZR |
