 | Каталог вентиляторов Веза ОСА. Модели, исполнение, габаритные размеры. |

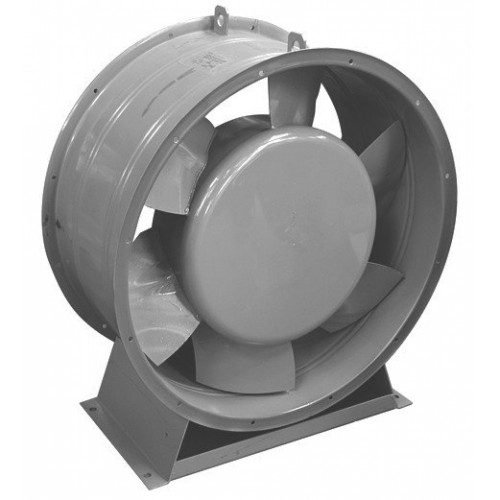

Назначение и исполнение вентилятор Веза ОСА 400-
- Типоразмерный ряд: 400, 420, 500, 630, 800, 900, 100, 1120, 1250 мм;
- Давление: от 150 до 800 Па;
- Расход воздуха: от 4000 до 80 000 м3/час;
- Системы вентиляции и воздушного отопления;
- Системы противодымной вентиляции;
- Санитарно-технические и производственные установки.
Вентилятор серии ОСА 400 состоит только из рабочего колеса в корпусе. В серии ОСА 420 используется НА, установленный перед рабочим колесом, который создает подкрутку потока перед колесом и обеспечивает повышение давления, создаваемого вентилятором.
Рабочие колеса вентиляторов ОСА 400 и ОСА 420 выполнены из углеродистой стали с шестью лопатками. Лопатки рабочих колес установлены под двумя углами 30 и 35 градусов и приварены к втулке колеса.
Данная серия наиболее удобна для задач требующих средненапорный вентилятор с большим расходом и невысокой ценой, в том числе для приточных систем противодымной вентиляции.
Конструкционные особенности вентилятора ОСА 400
Вентиляторы изготавливают двух модификаций: с фланцем на входе (модификация «А») и с коллектором на входе (модификация «Б»).
При отсутствии сети на входе необходимо использовать вентиляторы модификации «Б».
- Вентилятор левого вращения: колесо вращается против часовой стрелки, если смотреть со стороны всасывания.
- Вентилятор изготовлен из углеродистой стали. Все элементы вентилятора имеют защитно-декоративное лакокрасочное покрытие.
- Вентилятор имеет два типа крепления корпуса: фланцевое (01) и на стойке (02).
Для соединения вентилятора с воздуховодом должна использоваться вставка гибкая ВГ-ОСА.
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Они предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ) и тропического (Т) климата 2-ой категории
размещения по ГОСТ 15150-69.
Температура окружающей среды
- от минус 45 до +40°С для умеренного, умеренного и холодного климата;
- от минус 10 до +50°С для тропического климата;
Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100мг/м 3.
- среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2мм/с.
Сравнение серии вентиляторов Веза ОСА 400-8
График аэродинамических характеристик Веза ОСА 400-8
Расшифровка наименования и маркировки Веза ОСА 400
Рабочие параметры вентилятора Веза ОСА 400-8
График режимов работы Веза ОСА 400-8
Исполнение тип крепления 01 на фланце
Исполнение тип крепления 02 на стойке
Таблица габаритных размеров Веза ОСА 400-8
Монтаж вентилятора в стену на вытяжку
Монтаж вентилятора в стену на приток
Монтаж вентилятора в канал на приток
Монтаж вентилятора в шахту на приток
