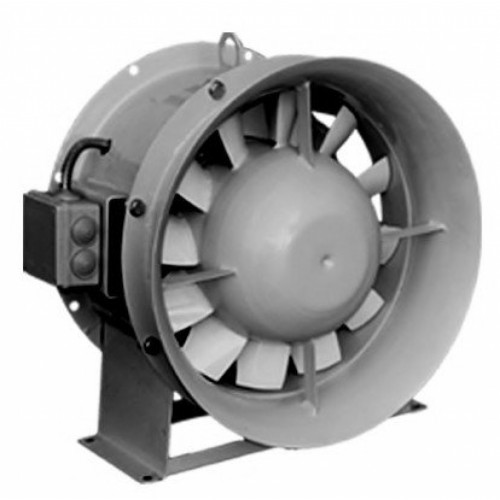

Вентилятор Веза ОСА 610-11,2 с колесом на валу

Каталог вентиляторов Веза ОСА. Модели, исполнение, габаритные размеры.

Назначение и исполнение вентилятор Веза ОСА 610-11,2

• Типоразмерный ряд: 400, 420, 500, 630, 800, 900, 100, 1120, 1250 мм;
• Давление: от 150 до 800 Па;
• Расход воздуха: от 4000 до 80 000 м3/час;

• Системы вентиляции и воздушного отопления;
• Системы противодымной вентиляции;
• Санитарно-технические и производственные установки.

Вентилятор состоит из корпуса, сварного рабочего колеса, закрепленного непосредственно на валу фланцевого асинхронного электродвигателя и спрямляющего аппарата. Корпус выполнен из двух разъемных обечаек. В одной установлен неподвижный спрямляющий аппарат, в другой закреплен кок. Изготавливают две модификации вентиляторов: с фланцем на входе (модификация «А») и с коллектором на входе (модификация «Б»).

Конструкционные особенности вентилятора ОСА 610-11,2

Лопатки колеса могут устанавливаться с углами: -5, 0, +5, +10 и +15 градусов. Чтобы обеспечить хорошее прилегание лопаток к втулке и минимальные радиальные зазоры с корпусом, для каждого угла установки лопаток вырезается лазером индивидуальная развертка лопаток.

Спрямляющий аппарат раскручивает выходящий из колеса поток и частично увеличивает создаваемое вентилятором давление.
Спроектированные согласованными лопаточные системы колеса и спрямляющего аппарата и большая точность их изготовления определяют высокие аэродинамические качества этого вентилятора с КПД до 80%.

• Вентилятор выполнен левого вращения: колесо вращается против часовой стрелки, если смотреть со стороны всасывания.
• Изготовлен вентилятор из углеродистой стали. Все элементы вентилятора имеют защитно-декоративное лакокрасочное покрытие.
• Вентилятор имеет два типа крепления: фланцевое (01) и на стойке (02).

Условия эксплуатации

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Они предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ) и тропического (Т) климата 2-ой категории
размещения по ГОСТ 15150-69.

Температура окружающей среды

• от минус 45 до +40°С для умеренного, умеренного и холодного климата;
• от минус 10 до +50°С для тропического климата;

Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100мг/м 3.

• среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2мм/с.

Сравнение серии вентиляторов Веза ОСА 610-11,2

График аэродинамических характеристик Веза ОСА 610-11,2

Расшифровка наименования и маркировки Веза ОСА 610-11,2

Рабочие параметры вентилятора Веза ОСА 610-11,2

График режимов работы Веза ОСА 610-11,2

Исполнение тип крепления 01 на фланце

Исполнение тип крепления 02 на стойке

Таблица габаритных размеров Веза ОСА 610-11,2

Монтаж вентилятора в стену на вытяжку

Монтаж вентилятора в стену на приток

Монтаж вентилятора в канал на приток

Монтаж вентилятора в шахту на приток
