 | Каталог вентиляторов Веза ОСА. Модели, исполнение, габаритные размеры. |
Назначение и исполнение вентилятор Веза ОСА 610-9
- Типоразмерный ряд: 400, 420, 500, 630, 800, 900, 100, 1120, 1250 мм;
- Давление: от 150 до 800 Па;
- Расход воздуха: от 4000 до 80 000 м3/час;
- Системы вентиляции и воздушного отопления;
- Системы противодымной вентиляции;
- Санитарно-технические и производственные установки.

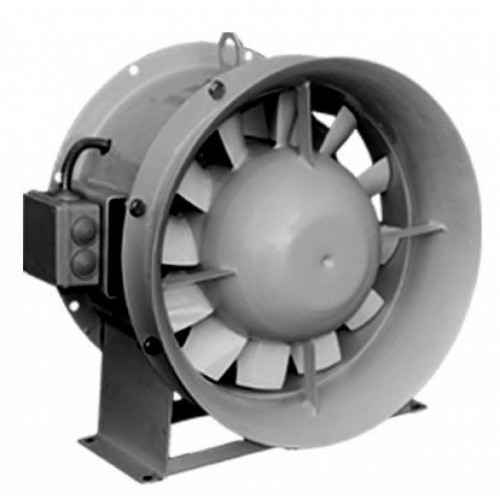

Вентилятор состоит из корпуса, сварного рабочего колеса, закрепленного непосредственно на валу фланцевого асинхронного электродвигателя и спрямляющего аппарата. Корпус выполнен из двух разъемных обечаек. В одной установлен неподвижный спрямляющий аппарат, в другой закреплен кок. Изготавливают две модификации вентиляторов: с фланцем на входе (модификация «А») и с коллектором на входе (модификация «Б»).
Конструкционные особенности вентилятора ОСА 610-9
Лопатки колеса могут устанавливаться с углами: -5, 0, +5, +10 и +15 градусов. Чтобы обеспечить хорошее прилегание лопаток к втулке и минимальные радиальные зазоры с корпусом, для каждого угла установки лопаток вырезается лазером индивидуальная развертка лопаток.
Спрямляющий аппарат раскручивает выходящий из колеса поток и частично увеличивает создаваемое вентилятором давление.
Спроектированные согласованными лопаточные системы колеса и спрямляющего аппарата и большая точность их изготовления определяют высокие аэродинамические качества этого вентилятора с КПД до 80%.
- Вентилятор выполнен левого вращения: колесо вращается против часовой стрелки, если смотреть со стороны всасывания.
- Изготовлен вентилятор из углеродистой стали. Все элементы вентилятора имеют защитно-декоративное лакокрасочное покрытие.
- Вентилятор имеет два типа крепления: фланцевое (01) и на стойке (02).
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Они предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ) и тропического (Т) климата 2-ой категории
размещения по ГОСТ 15150-69.
Температура окружающей среды
- от минус 45 до +40°С для умеренного, умеренного и холодного климата;
- от минус 10 до +50°С для тропического климата;
Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100мг/м 3.
- среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2мм/с.
Сравнение серии вентиляторов Веза ОСА 610-9
График аэродинамических характеристик Веза ОСА 610-9
Расшифровка наименования и маркировки Веза ОСА 610-9
Рабочие параметры вентилятора Веза ОСА 610-9
График режимов работы Веза ОСА 610-9
График режимов работы Веза ОСА 610-9
Исполнение тип крепления 01 на фланце
Исполнение тип крепления 02 на стойке
Таблица габаритных размеров Веза ОСА 610-9
Монтаж вентилятора в стену на вытяжку
Монтаж вентилятора в стену на приток
Монтаж вентилятора в канал на приток
Монтаж вентилятора в шахту на приток
