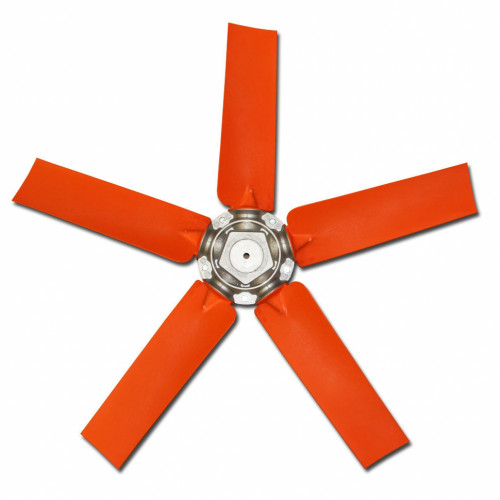

Рабочие лопатки Condy-S РКД K1000-5,5-A крыльчатки

Крыльчатки РКД К универсальные из композитных материалов для осевых вентиляторов широкого спектра действия. Применяются лопатки с аэродинамическим профилем, имеющие высокий КПД, возможные углы поворота 35, 40, 45 градусов.

Являются отечественным аналогом пластмассовой крыльчатки Bahcivan серии В5Р ( 5-лопастные) и В6Р ( 6-лопастные).

Рабочие колеса могут быть выполнены из следующих материалов:

• PPG (полипропилен армированный стекловолокном) – предназначен для постоянной работы в температуре до +80°C;
• PАG (полиамид армированный стекловолокном) – предназначен для постоянной работы в температуре до 120°C;
• AL (алюминий) предназначен для постоянной работы в температуре 150°C;
• PAGAS (антистатический полиамид) – предназначен для постоянной работы в температуре 120°C;
• RYTON – предназначен для постоянной работы в температуре 240°C.

Широкое применение получили в вентиляторах, теплообменниках, воздуходувках, кондиционерах, градирнях, сушилках.

1. Крыльчатки для овощехранилищ 800 и 900 мм

• Производительность 32000 до 45000 м³/ч при давлении 150 Па;
• Мощностью 4; 5,5; 7,5 кВт;
• Вентиляторы обеспечивают оптимальный воздухообмен в хранилище при низком энергопотреблении;
• Для авального и контейнерного хранения.

2. Для вентиляторов от 300 до 1250 мм

• Производительность: от 5000 до 125 000 м3/ч;
• Применяемые двигатели: от 0,25 до 30 кВт;
• Материал корпуса листовая сталь с порошковым покрытием, возможно исполнение из алюминия и нержавеющей стали.

3. Для сушильных камер от 500 до 990 мм

• Производительность: от 10 000 до 60 000 м3/ч;
• Применяемые двигатели: от 0,55 до 7,5 кВт;
• класс изоляции Н, IP56;
• Материал корпуса - алюминий;
• По заказу возможно исполнение из листовой стали с порошковым покрытием и без корпуса (на раме);
• Температура использования вентилятора - до 120 гр. при влажности воздуха до 100%.

Схема и чертеж Condy-S РКД K1000-5,5-A

Габаритные размеры Condy-S РКД K1000-5,5-A

Исполнение и крепление крыльчатки

Примеры эксплуатации
