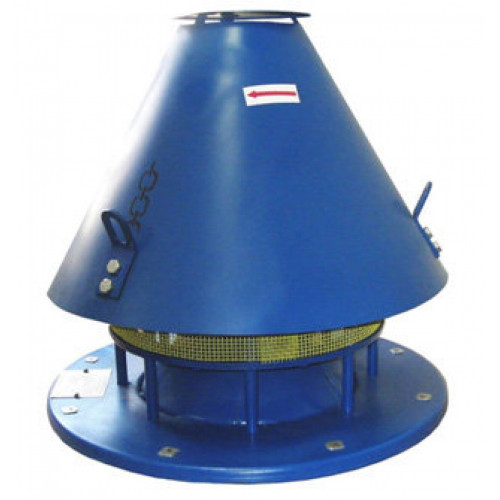

Вентилятор крышный ВКР №5,6

Каталог ВКР №5,6 крышные - Габаритные размеры, графики рабочей точки, характеристики.

Рабочие характеристики ВКР №5,6

Общие сведения

• Низкого давления
• Одностороннего всасывания

ДКЦТ 632538. 003 ТУ; ТУ 4861-009-57375659-2004; ТУ 4861-017-57375659-2005

Исполнение вентиляторов по назначению и материалам

• общего назначения;
• коррозионно-стойкие из нержавеющей стали;
• взрывозащищенные из разнородных материалов и алюминиевых сплавов;
• дымоудаления (перемещаемая дымовоздушная среда +400°С; +600°С)

Сертификаты соответствия № РОСС RU.МГ01.В01464; № РОСС RU.МГ01.В02048

Вентиляторы предназначены для удаления из помещений промышленных и общественных зданий воздуха и других невзрывоопасных газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества, не выше агрессивности воздуха, а температура не выше + 50°С, которые не содержат липких веществ и волокнистых материалов, в которых содержание пыли и других твердых примесей не более 100 мг/мі в условиях умеренного климата 1 категории размещения по ГОСТ 15150-69 и устанавливаются на кровле.

Габаритные и присоединительные размеры

Чертеж

№ Д max Нmax Д 1 n d ВКР-2,5 640 500 548 8 14 ВКР-3,15 740 550 548 8 16 ВКР-3,55 860 570 772 8 16 ВКР-4 860 600 772 8 16 ВКР-5 860 610 772 8 16 ВКР-5,6 860 767 772 8 16 ВКР-6,3 860 770 772 8 16 ВКР-7,1 860 840 772 8 16 ВКР-8 1160 900 1072 8 16 ВКР-10 1600 1000 1272 8 16 ВКР-12,5 1720 1250 1522 8 16

Крышные вентиляторы ВКР №5,6 предназначены для удаления воздуха из помещений непосредственно через крышу или через крышу и воздуховоды. В ряде случаев крышные радиальные вентиляторы могут использоваться в сетях с большим аэродинамическим сопротивлением.

Крышные вентиляторы – это вентиляторы, имеющие свободный выход потока. Они устанавливаются на специальном пьедестале (строительный стакан или конструкция типа стакана) на крыше здания.

Крышные вентиляторы ВКР №5,6 устанавливаются на крышах зданий на соответствующих основаниях, возвышающихся над крышей для защиты вентиляторов от снежного покрова. Поскольку крышные вентиляторы находятся снаружи зданий, то они должны быть максимально защищены от воздействий внешней среды и при этом сохранять работоспособность. В качестве крышных вентиляторов используются обычно осевые вентиляторы или радиальные вентиляторы с назад загнутыми лопатками.

Радиальные вентиляторы со спиральным корпусом не используются в качестве крышных вентиляторов, так как они (особенно с загнутыми вперед лопатками) имеют значительный скоростной напор на выходе из вентилятора, который при свободном выходе потока полностью теряется. Рабочая точка крышного вентилятора определяется точно так же, как и для любого другого вентилятора, как точка пересечения характеристики вентилятора с характеристикой сети.

Существует два типа радиальных крышных вентиляторов обычного исполнения:

• вентиляторы с радиальным (веерным) выбросом.
• вентиляторы с факельным выбросом.

Вентилятор с радиальным (веерным) выбросом - это вентилятор со свободно вращающимся радиальным колесом, у которого поток выбрасывается в радиальном направлении. У такого типа вентиляторов радиальная скорость потока на выходе затухает очень быстро, поэтому поток не выбрасывается далеко от колеса.
