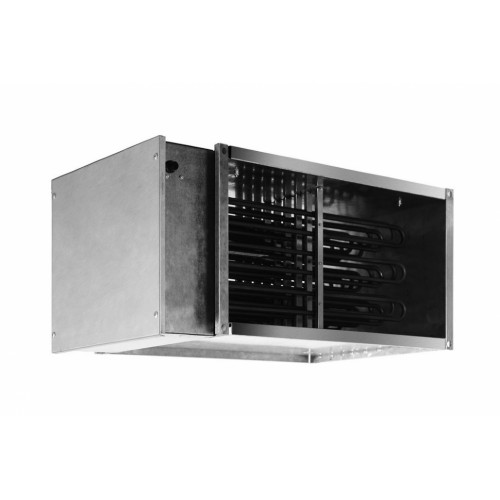

Канальный нагреватель Shuft EHR 600x350-36 электрический

Описание канальный нагреватель Shuft EHR 600x350-36 электрический

Корпус воздухонагревателей выполнен из листовой стали с покрытием из цинка, а нагревательные элементы из нержавеющей стали. Все воздухонагреватели серии ЕНR оснащены двухступенчатой защитой от перегрева. Реле первой ступени (с автоматическим возвратом в исходное положение) срабатывает, когда температура воздуха на выходе из воздухонагревателя достигает 60 С. Реле второй ступени (с ручным возвратом в исходное положение нажатием кнопки, расположенной на корпусе воздухонагревателя) срабатывает, когда температура воздуха на выходе из воздухонагревателя достигает 120 С.

• Воздухонагреватели серии EHR могут работать с внешним электронным регулятором температуры серии ТС;
• Минимальный расход воздуха соответствует минимальной скорости потока 1,5 м/с;
• Корпус изготовлен из оцинкованной стали;
• Фланцевое подсоединение;
• ТЭНы изготовлены из высококачественной нержавеющей стали;
• Защитный термостат с ручным перезапуском (температура отключения 120 С);
• Защитный термостат с автоматическим перезапуском (температура отключения 60 С);
• Электропитание 400 В, 50 Гц, 2 ф.

Монтаж: Нагреватели должны устанавливаться таким образом, чтобы воздушный поток был направлен согласно стрелке на корпусе. Воздухонагреватели устанавливаются внутри помещения. Возможна установка как в горизонтальных, так и в вертикальных каналах. При горизонтальной установке не допускается установка электро-шкафом вверх или вниз. Расстояние от нагревателя до заслонки, фильтра, отвода и других подобных элементов должно быть не менее двух эквивалентных диаметров присоединительного патрубка. Скорость воздуха в воздухонагревателе должна быть не менее 1,5 м/с. Максимальная температура воздуха на выходе составляет 40°С..

Подключение электропитания: Электропитание на нагреватель должно быть подано после включения вентилятора при достаточном потоке воздуха.Кабель электропитания должен соответствовать мощности воздухонагревателя. Автоматический выключатель также должен соответствовать мощности и номинальному потребляемому току. Внешнее реле защиты должно быть с автоматическим возвратом в исходное положение. Корпус воздухонагревателя должен быть заземлен.

Характеристики Shuft EHR 600x350-36 электрический

Габаритные размеры Shuft EHR 600x350-36 электрический

Схема электрического подключения

Варианты монтажа

Паспорт Shuft EHR 600x350-36 электрический
