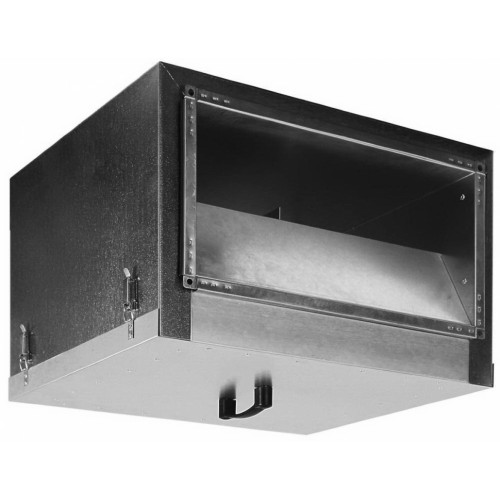

Вентилятор Shuft IRFD-B 1000x500-4S VIM канальный

Описание Shuft IRFD-B 1000x500-4S VIM канальный

• Прямоугольные в звуко- и теплоизолированном корпусе;
• Класс защиты от поражения электротоком I;
• Степень защиты IPX4;
• Ресурс 40 000 ч;
• Максимальная влажность приточного воздуха 90%.

Корпус вентиляторов серии IRF VIM изготовлен из оцинкованной стали с 50-мм слоем звуко-теплоизоляции из базальтовой минеральной ваты. Вентиляторы оборудованы высокоэффективной крыльчаткой с вперед загнутыми лопатками (IRF-B - с назад загнутыми лопатками) и асинхронным двигателем с внешним ротором IP54 (IRF 400х200, IRF-B 500х250 - IP44), клеммная коробка IP55. Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях. Шариковые подшипники двигателя не требуют техобслуживания. Зашита двигателя вентилятора осуществляется термореле или термоконтактами, требующими подключения внешнего защитного термореле. В случае применения пятиступенчатых регуляторов скорости TRE-T, TRD-T дополнительное защитное термореле не нужно. Регулирование скорости вентилятора осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TR или однофазных плавных регуляторов скорости SRE.

Применяются для перемещения воздуха в прямоугольных каналах систем приточной и вытяжной вентиляции жилых, общественных и производственных помещений, когда есть повышенные требования к уровню шума.

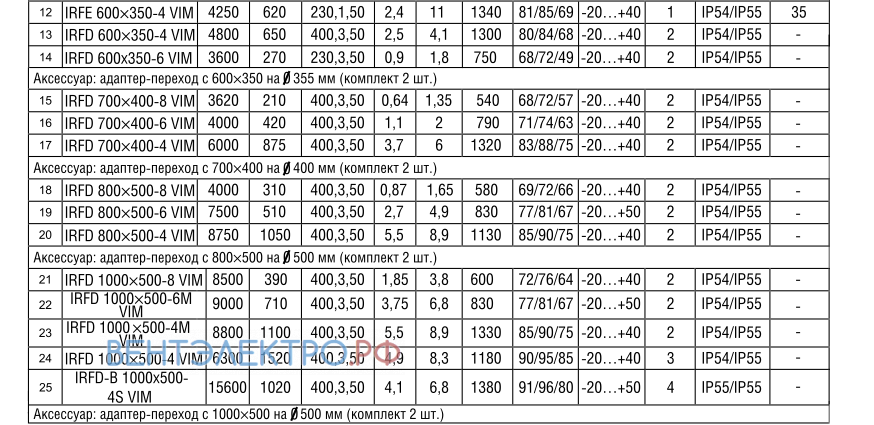

Характеристики Shuft IRFD-B 1000x500-4S VIM канальный

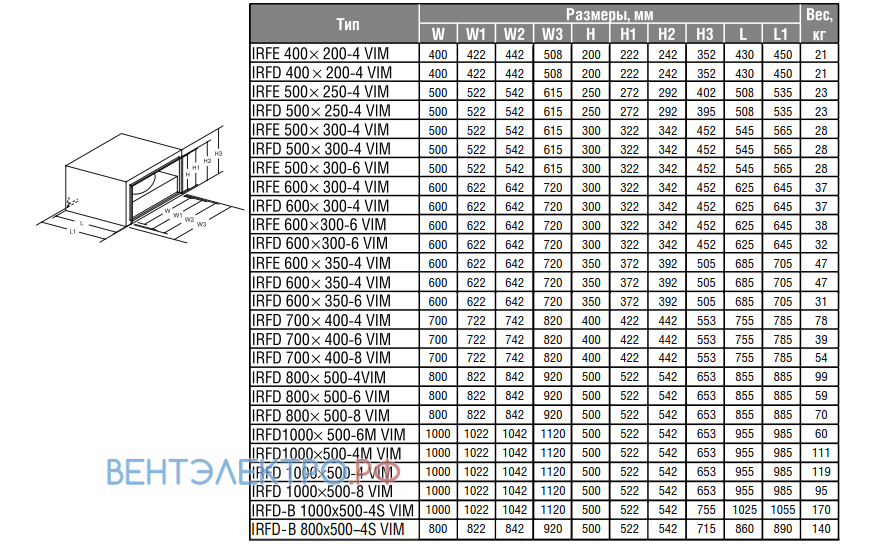

Габаритные размеры Shuft IRFD-B 1000x500-4S VIM канальный

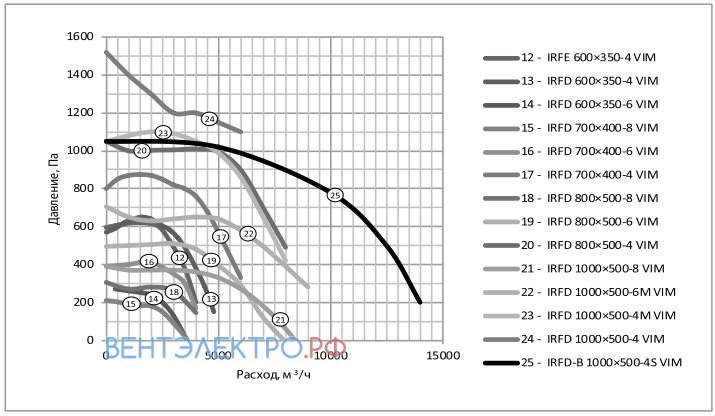

График производительности

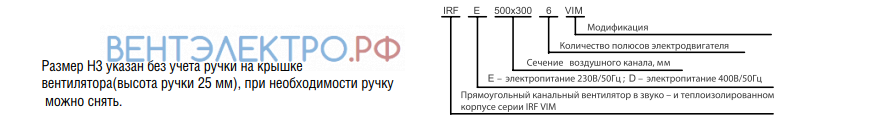

Расшифровка наименования

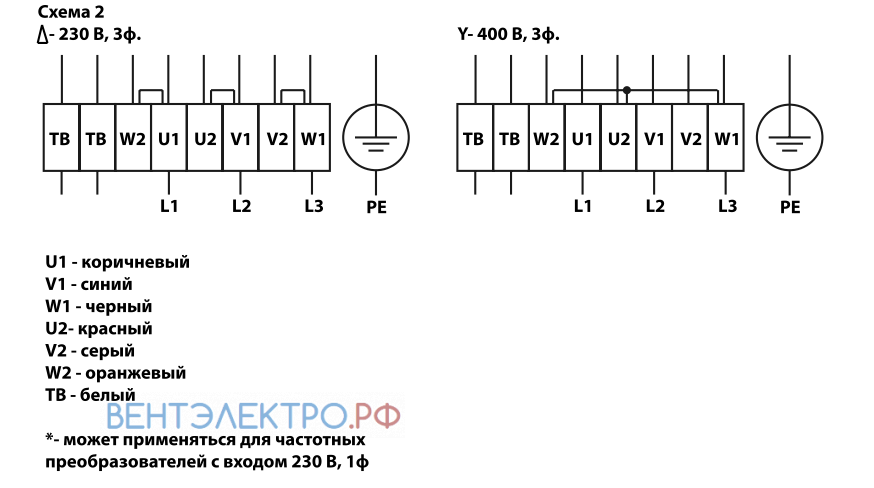

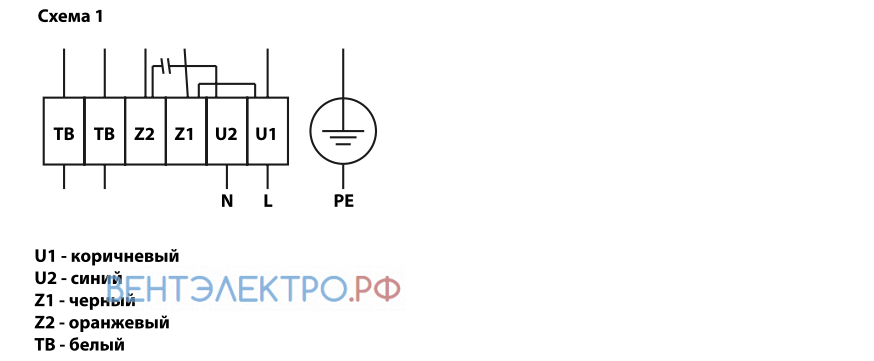

Схема электрического подключения

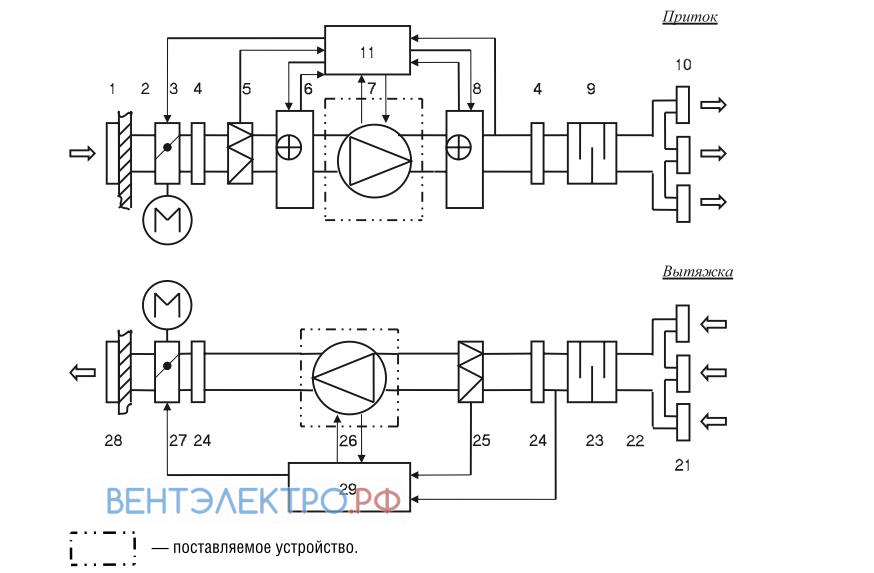

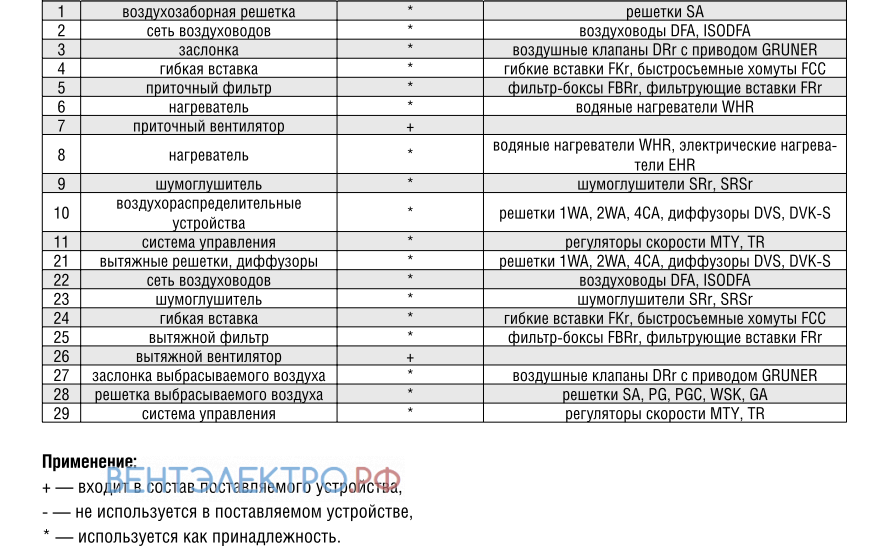

Варианты монтажа

Паспорт Shuft IRFD-B 1000x500-4S VIM канальный
