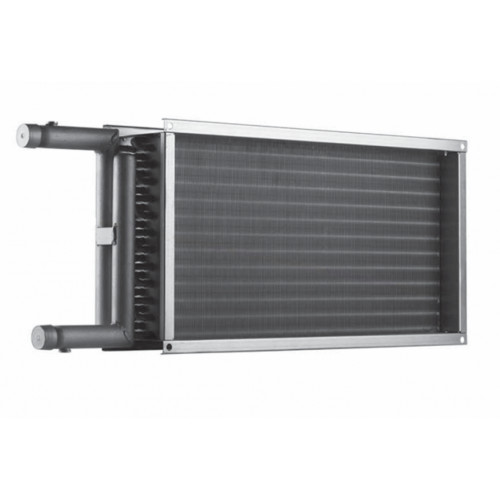

Нагреватель водяной Shuft WHR 700x400-3 калорифер 90/70

Описание нагреватель водяной Shuft WHR 700x400-3 калорифер 90/70

Корпус воздухонагревателей SHUFT изготавливается из оцинкованного стального листа. Медный теплообменник с алюминиевым оребрением. Уменьшенный шаг оребрения - 2,1 мм - позволил существенно увеличить теплоотдачу и оптимизировать массогабаритные показатели при незначительном увеличении аэродинамического сопротивления теплообменника. Пайка калачей водяных воздухонагревателей осуществляется припоем с 2 % содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя. Все воздухонагреватели испытаны на герметичность при давлении 30 бар.

В качестве теплоносителя в нагревателе могут использоваться как вода, так и незамерзающие смеси. Подвод хладагента в стандартном исполнении - слева по ходу движения воздуха.

• Прочный корпус из оцинкованной стали.
• Шаг оребрения 2,1 мм.
• Устанавливаются непосредственно в канал.
• Медно-алюминиевый теплообменник.
• Изготавливаются в девяти типоразмерах и имеют двухрядное и трехрядное исполнение.

Монтаж: Водяные воздухонагреватели поставляются готовыми к подключению и устанавливаются внутри помещения. Монтаж воздухонагревателей осуществляется путем его крепления к ответным фланцам воздуховодов или других агрегатов вентиляционной системы. Расстояние до решетки, отвода или другого вентиляционного устройства должно быть не менее диагонального размера нагревателя.

Водяные воздухонагреватели могут монтироваться коллектором в сторону, чтобы был обеспечен отвод воздуха из коллектора. Воздухоотводчик должен устанавливаться в наивысшей точке коллектора. Воздух, проходящий через теплообменник, не должен содержать в себе клейких, абразивных, волокнистых или агрессивных примесей. Перед нагревателем следует устанавливать фильтр для защиты нагревателя от загрязнения и, как следствие, снижения теплопроизводительности.

Аксессуары: В конструкции коллектора теплообменника предусмотрены установочные места с резьбой 1/2" для монтажа устройства для отвода воздуха (воздухоотводчика). Для работы водяного воздухонагревателя требуется предусматривать защиту от замерзания.

Защита от замерзания имеет две ступени. На первой ступени осуществляется непрерывный контроль температуры воды. Для этого применяется контактный или погружной датчик температуры SHUFT в зависимости от требуемого диапазона температур. На второй ступени контролируется температура воздуха при помощи термостата защиты от замерзания SHUFT, который подбирается в зависимости от типоразмера теплообменника.

Характеристики Shuft WHR 700x400-3 калорифер 90/70

Габаритные размеры Shuft WHR 700x400-3 калорифер 90/70

Схема электрического подключения

Варианты монтажа

Паспорт Shuft WHR 700x400-3 калорифер 90/70
