Вентилятор Веза УКРОВ6-5-ДУ крышный

Каталог вентиляторов Веза. Модели, исполнение, габаритные размеры.

Назначение и описание вентилятора Веза Веза УКРОВ6-5-ДУ

Вентиляторы дымоудаления УКРОВ^®-ДУ и УКРОВ^®-ДУВ специально разработаны для применения в экстремальных условиях (ниже минус 40С) в районах со значительными снеговыми осадками. Вентилятор УКРОВ^®-ДУВ выпускают для объектов нефте-газовой промышленности имеет также исполнение «Ех»- взрывозащищенное . Вентиляторы могут перемещать газовоздушные смеси с температурой до 400°С и до 600°С в течение не менее 120 минут.  УКРОВ^®-ДУ – модель только для работы в режиме дымоудаления (ДУ) в течение 120 минут. УКРОВ-ДУВ - модель для длительной постоянной работы (режим ДУВ) и при пожаре (режим ДУ) в течение 120 мин.

• Типоразмеры: 350; 400; 450; 500; 560; 630; 710; 800; 900; 1000; 1120; 1250;
• Общепромышленные (Н)
• Коррозионностойкие (К1)- только для режимов ДУВ
• Взрывозащищенные коррозионностойкие (ВК1)- только для режимов  ДУВ

Конструкция и Эксплуатация

Вентиляторы УКРОВ^®--ДУ/ДУВ имеют увеличенный по высоте корпус обтекаемой формы с выходом потока вверх. Крыша с многолопаточными поворотными жалюзи защищает внутренний объем и электродвигатель от попадания атмосферных осадков. Все внешние элементы вентилятора выполнены из оцинкованной или нержавеющей стали. Форма корпуса гарантирует минимальное накопление снега на защитных жалюзи. Давление потока раскрывает жалюзи даже при смерзании. Рабочие колеса с повышенным КПД, установлены непосредственно на валу двигателя. Установочные размеры на опорной плите унифицированы с крышными вентиляторами КРОС^® и КРОВ^®.  Вентиляторы на плоской и скатной кровле легко устанавливаются с помощью монтажных оснований СТАМ^® 100, СТАМ^® 400 и СТАМ^® 110, СТАМ^® 410(с увеличенной высотой).

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.

Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) климата 1-й категории размещения по ГОСТ 15150.

Условия эксплуатации:

• температура окружающей среды
  - от минус 45 до +40°С для умеренного климата,
  - от минус 60 до +40°С для умеренного и холодного климата;
• среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

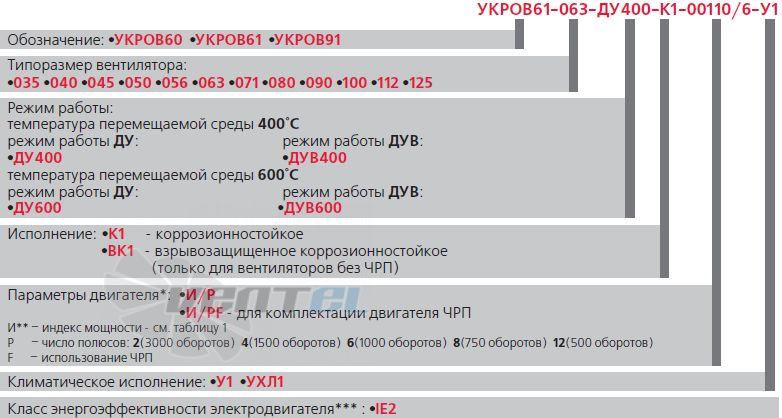

Маркировка и наименование Веза УКРОВ6-5-ДУ

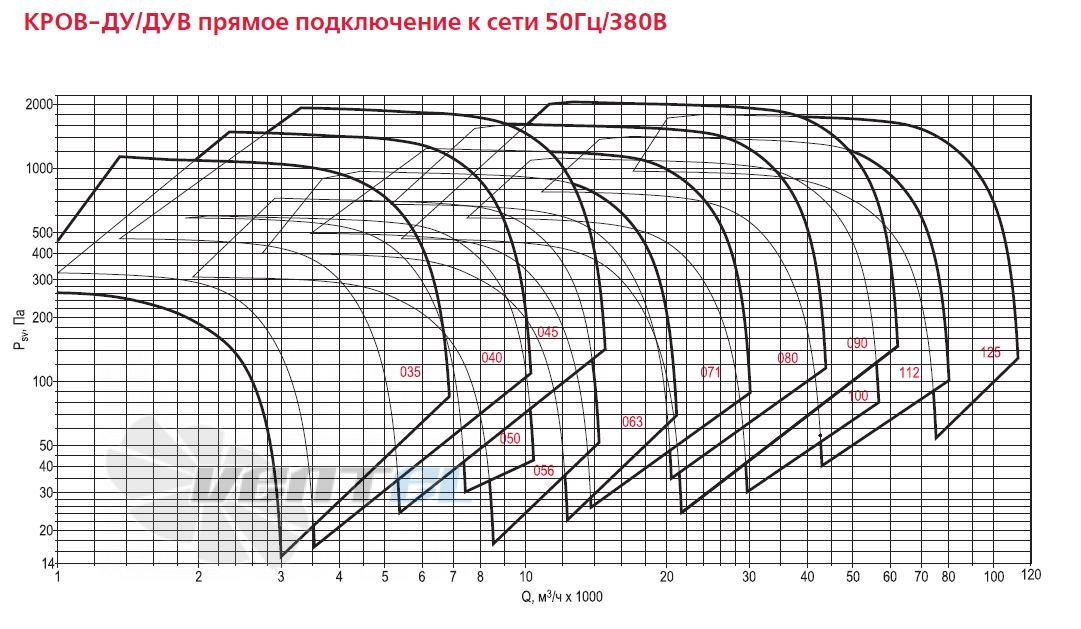

Аэродинамические параметры Веза УКРОВ6-5-ДУ

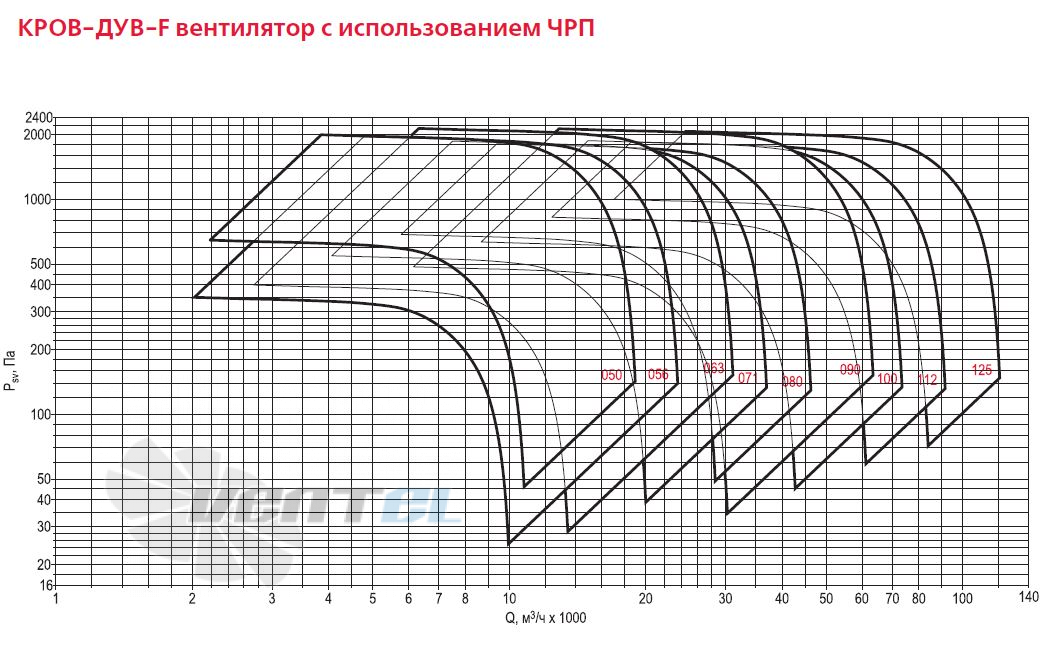

Аэродинамические параметры Веза УКРОВ6-5-ДУ при работе с преобразователем

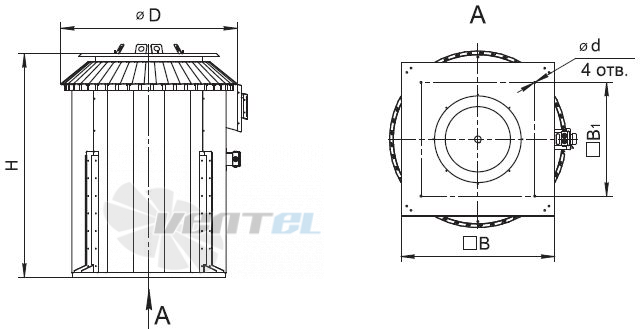

Схема и исполнение Веза УКРОВ6-5-ДУ

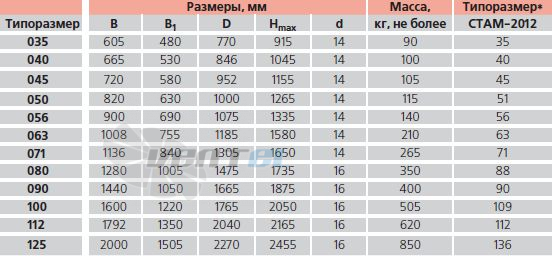

Габаритные размеры УКРОВ6-5-ДУ
