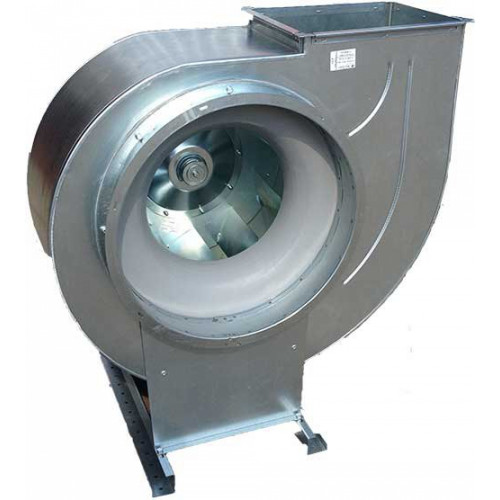

Вентилятор ВЦ 4-70 №8 низкого давления

Вентилятор ВЦ 4-70 №8 низкого давления 0 Цена по запросу

Заказать

Популярный

На складе Код товара: ВЦ-4-70-8

Цена по запросу

Быстрый заказ

Нашли дешевле?

Описание

Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.

Цены на другие исполнения в прайсе. качайте прайс на ВЦ 4-70 №8

Характеристики ВЦ 4-70 №8

ВЦ 4-70 №	Исполнение	Эл. двигатель
кВт	об./мин.
8	1	3,0	750
1	4
1	5,5
1	4	1000
1	5,5
1	7,5
1	11
1	15	1500
1	18,50
1	22,0
1	без э/дв!!!
5	5,5	1000/960*
5	5,5
5	7,5
5	7,5
5	11	1000/1280*
5	11	1500/1280*
5	без э/дв!!!

Общие сведения ВЦ 4-70 №8:

Низкого и среднего давления
Одностороннего всасывания
Корпус спиральный поворотный
Количество лопаток 12(13)
Направление вращения - правое и левое

Конструктивные исполнения по назначению и материалам:

общего назначения;
коррозионностойкие из нержавеющей стали;
взрывозащищенные из разнородных металлов и алюминиевых сплавов;
теплостойкие из углеродистой стали (до +200°С)
дымоудаления (перемещаемая дымовоздушная среда +400°С +600°С);

Вентиляторы низкого давления ВЦ 4-70 №8 необходимы в помещениях с высокой степенью загрязнения воздуха. Их технические характеристики нацелены на то, чтобы за максимально короткий срок перемещать наибольшее количество любых газообразных смесей.

Применение ВЦ 4-70 №8

Радиальные вентиляторы ВЦ 4-70 №8 применяются в стационарных системах вентиляции и воздушного отопления производственных, общественных и жилых зданий, а также для других санитарно-технических и производственных целей. Вентиляторы радиальные НД выпускаются по 1-ой и 5-ой конструктивным исполнениям. Рациональный подбор вентилятора низкого давления с высоким КПД на любой заданный режим в этой области осуществляют практически без запаса, что дает возможность значительно снизить энергопотребление вентиляторной установки, уменьшить габариты и массу. Вентиляторы радиальные низкого давления применяют в системах, где требуется высокий КПД, низкий уровень шума и в системах с параллельной работой нескольких вентиляторов.

Устройство ВЦ 4-70 №8. Исполнение 1

ВЦ-4-70-8 - описание, технические характеристики, графики

Исполнение 5-01

ВЦ-4-70-8 - описание, технические характеристики, графики

Исполнение 5-02

ВЦ-4-70-8 - описание, технические характеристики, графики

Габаритные и присоединительные размеры ВЦ 4-70 №8 1-е исполнение.

№ вент.	Размеры, мм
В	А	А1	А2	А3	А4	а1	а2	Lmax	l	h	H	L1
2	383	140	100	100	170	170	140	140	500	128	150	410	32
2,5	475	163	100	100	200	200	175	175	530	145	185	495	6
3,15	602	208	200	200	245	245	220	220	630	165	228	625	52
4	742	260	200	200	300	300	270	270	730	205	277	780	106
5	915	324	300	300	380	380	350	350	810	245	338	905	140
6,3	1143	410	400	400	470	470	441	441	995	290	420	1150	230
8	1450	520	600	600	600	600	560	560	1300	380	533	1445	252
10	1785	640	750	750	750	750	700	700	1580	450	650	1785	312
12	2145	780	750	750	880	880	840	840	1650	520	755	2150	377
12,5	2145	780	750	750	930	930	875	875	1690	540	755	2200	425
№ вент.	Размеры, мм	N	n	n1	n2
L2	L3	D	D1	d	d1	d2	t1	t2
2	300	196	205	235	7x14	8x12	12	100	100	6	8	1	1
2,5	300	260	265	280	7x14	8x12	12	100	100	8	8	1	1
3,15	415	335	325	345	7x14	8x12	12	100	100	8	12	2	2
4	500	370	410	430	7x14	8x12	12	100	100	8	12	2	2
5	600	410	510	530	7x14	8x12	12	100	100	8	16	3	3
6,3	780	480	640	660	7x14	8x16	12	100	100	16	20	4	4
8	950	724	815	850	8x12	10x16	14	150	150	16	16	4	4
10	1160	873	1010	1040	10	10	14	150	150	16	20	5	5
12	1350	1045	1220	1260	12	10	14	150	150	16	24	5	5
12,5	1415	1045	1270	1310	12	10	14	150	150	16	24	5	5

Присоединительные размеры ВЦ 4-70 №8

№	Исп	В1	В2	В3	В4	D	D1	n	d1	N	d
2	1	140	165	170	135	235	215	8	8*12	6	7*14
2,5	1	170	200	200	170	285	265	8	8*12	8	7*14
3,15	1	215	245	245	215	340	320	12	8*12	8	7*14
4	1	270	300	300	270	430	410	12	8*12	8	7*14
5	1	340	370	370	340	535	510	16	8*12	8	7*14
6,3	1	445	480	480	445	665	640	20	8*12	16	7*14
8	1	560	590	600	560	850	815	16	8*12	16	8*12
5-01 5-02	560	590	600	560	850	815	16	8*12	16	8*12
10	1	700	740	750	700	1020	990	20	10	16	10
5-01 5-02	700	740	750	700	1020	990	20	10	16	10
12	1	840	880	880	840	1260	1216	24	10	16	12
12,5	1	875	915	920	865	1280	1220	24	10	16	12
5-01 5-02	875	915	920	865	1280	1220	24	10	16	12
16	5-01	1280	1346	1188	1120	1490	1446	34	13*20	36	13*20

Установочные размеры радиальных вентиляторов ВЦ 4-70 №8, мм

№	Исп	А2	А3	А4	А5
2	1	-	300	196	-
2,5	1	-	400	260	-
3,15	1	-	400	340	-
4	1	-	500	370	-
5	1	-	600	410	-
6,3	1	-	780	480	-
8	1	-	950	742	-
5-01 5-02	1060 -	1460 1200	500 780	696 -
10	1	-	1160	873	-
5-01 5-02	1303 -	1576 1265	603 880	848 -
12	1	-	1350	1045	-
12,5	1	-	1415	1045	-
5-01 5-02	1595 -	1890 1620	754 1045	905 -
16	5-01	2375	3555	2375	1520

ВЦ-4-70-8 - описание, технические характеристики, графики
