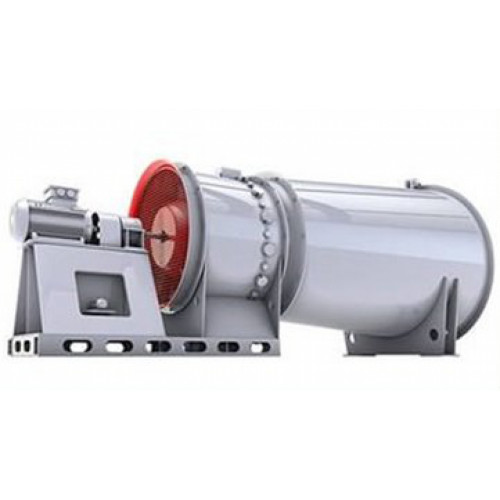

Описание ВО-32АН
Высоконапорные осевые одноступенчатые вентиляторы серии “Аэровент ВО-АН” типоразмерного ряда ВО-32АН (вентилятор осевой - диаметр рабочего колеса, дм) предназначены для широкого индустриального применения, в том числе, для главного проветривания шахт и рудников с диапазоном подачи воздуха 10-1200 м3/с и статическим давлением 500-11000 Па, главным образом, в составе реверсивных блочно-модульных установок типа АВР. Оптимальный выбор густоты представителей типоразмерного ряда обеспечивает номинальный полный КПД не менее 87-90%
Технические особенности ВО-32АН
- Производительность 10-1200 м3/с;
- Давление 500-11000 Па;
- Вентилятор в базовом исполнении состоит из корпуса с неподвижным спрямляющим аппаратом, роторной группы, включающей вал и рабочее колесо с поворотными лопатками, входной коробки, которая может занимать различные технологически необходимые положения, диффузора, кока, подшипниковых опор, соединительной муфты, тормоза, рамы и электродвигателя.
- Подшипниковые опоры ротора располагаются соответственно во втулке спрямляющего аппарата корпуса и на раме, на которой также расположен электродвигатель.
- Предусмотренные модификации вентиляторов дополнительно оснащаются противосрывными устройствами, стационарными входными направляющими аппаратами (ВНА) или специальными ВНА с поворотными закрылками.
- Вентиляторы построены на базе специальных версий новой высоконапорной аэродинамической схемы “Аэровент - AV72-160Tw”, обеспечивающей достижение максимального полного КПД вентиляторов со входной коробкой и диффузором на уровне 87-90% в зависимости от втулочного отношения типоразмера;
- Роторная группа и лопаточная система рабочего колеса каждого типоразмера вентилятора оптимизирована методами конечно-элементного прочностного анализа, в том числе, динамического, с тщательной отстройкой собственных частот колебаний конструкции от частоты вынуждающей нагрузки и ее кратностей;
- Одноступенчатое исполнение вентилятора без подвесного промежуточного вала и размещение системы вентилятор-электродвигатель на общей раме повышают эксплуатационную надежность установки;
- Регулирование режима работы вентиляторов осуществляется путем изменения угла установки лопаток рабочего колеса при остановленном вентиляторе (базовое исполнение) или на ходу, поворотом закрылков специального ВНА с помощью электромеханического привода (сочетание этих двух способов обеспечивает наиболее высокую эффективность регулирования);
- Применение стационарных или регулируемых входных направляющих аппаратов позволяет повысить максимальное давление вентилятора на 15-20% по сравнению с базовым исполнением без снижения достигнутого уровня КПД;
- Модификации со специальными высокоэффективными противосрывными устройствами гарантируют стабильность аэродинамических характеристик вентиляторов в условиях сложных вентиляционных сетей;
- Использование современных методов аэроакустического проектирования лопаточных систем и элементов проточной части вентиляторов обеспечило минимальный уровень генерации шума непосредственно в источнике образования.
Контсрукция ВО-32АН
Вентилятор ВО-32АН в базовом исполнении состоит из:
- корпуса 1 с неподвижным спрямляющим аппаратом;
- роторной группы 2, включающей вал и рабочее колесо с поворотными лопатками;
- входной коробки 3,которая может занимать различные технологически необходимые положения;
- диффузора 4;
- кока 5;
- подшипниковых опор 6 и 7;
- соединительной муфты 8;
- тормоза 9;
- рамы 10;
- электродвигателя 11.
Подшипниковые опоры 6 и 7 ротора 2 располагаются соответственно во втулке спрямляющего аппарата корпуса 1 и на раме 10, на которой также расположен электродвигатель 11. Предусмотренные модификации вентиляторов дополнительно оснащаются противосрывными устройствами, стационарными входными направляющими аппаратами (ВНА) или специальными ВНА с поворотными закрылками.
