Технические характеристики ВО 06-300 №8
| № вентилятора | Типоразмер двигателя | Мощность двигателя, кВт | Частота вращения, мин-1 | Производи-тельность 10, м/час | Полное давление, Па | Масса, кг |
| ВО 06-300 №8 | АИР56В4 | 0,18 | 1500 | 1,3-1,75 | 42-36 | 11,5 |
| ВО 06-300 №4 | АИР56А4 | 0,12 | 1500 | 2,0-3,2 | 90-25 | 13,5 |
| АИР63А4 | 0,25 | 1500 | 2,0-3,2 | 90-25 | 15,5 | |
| АИР71А2 | 0,75 | 3000 | 5,4-8,1 | 365-230 | 18,5 | |
| ВО 06-300 №5 | АИР63В4 | 0,37 | 1500 | 4,8-7,1 | 128-62 | 20,5 |
| АИР71А4 | 0,55 | 1500 | 4,8-7,1 | 128-62 | 22,5 | |
| ВО 06-300 №6,3 | АИР80А4 | 1,1 | 1500 | 9,6-15,0 | 213-110 | 34,5 |
| АИР80А6 | 0,75 | 1000 | 6,4-10,5 | 96-50 | 35 | |
| ВО 06-300 №8 | 4АМ80А6 | 0,75 | 920 | 13,9-18,3 | 121-81 | 60 |
| 4АМ100S4 | 3 | 1420 | 21,4-28,2 | 296-1293 | 75 | |
| ВО 06-300 №10 | 4АМ112МА6 | 3 | 950 | 28,0-36,9 | 207-136 | 105,5 |
| ВО 06-300 №12,5 | 4АМ132S8 | 4 | 720 | 41,4-54,5 | 186-122 | 214,5 |
Габаритные и присоединительные размеры, положение корпуса и аэродинамические характеристики представлены в каталоге.
 | Каталог вентиляторов ВО 06-300 №8 (Размеры, аэродинамические и акустические параметры ) |
| Общие сведения
Назначение Вентиляторы осевые ВО 06-300 №8 предназначены для вентиляционных, отопительных систем зданий и сооружений разного функционального назначения. Ими могут комплектоваться градирни, охладительные/сварочные установки, сушильные шкафы, покрасочные камеры, др. Недопустимо использование ВО 06-300 совместно с установками, нагревающими содержащиеся в воздухе взрывоопасные вещества до температуры их воспламенения. Осевые вентиляторы этого типа рассчитаны на эксплуатацию в климатических условиях У и Т при температуре от -40 до +40-45 градусов 2-й и 3-й категорий размещения. Могут использоваться в сейсмоопасных зонах. Условия эксплуатацииВО 06-300 максимально эффективны при эксплуатации в зонах с умеренным, тропическим климатами, 2-3-ей категорий размещения. После создания условий для защиты двигателей от внешней среды допустима установка приборов по 1-й категории. Допустимые параметры внешней температуры колеблются в диапазоне + 40… -40 градусов. Возможна эксплуатация в сейсмоопасных зонах. Основные варианты изготовления |
| Индекс | Назначение и материалы |
| - | Общепромышленное исполнение, материал - углеродистая сталь |
| В(В1) | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК3 (В2) | Взрывозащищенное исполнение, материал – алюминиевые сплавы |

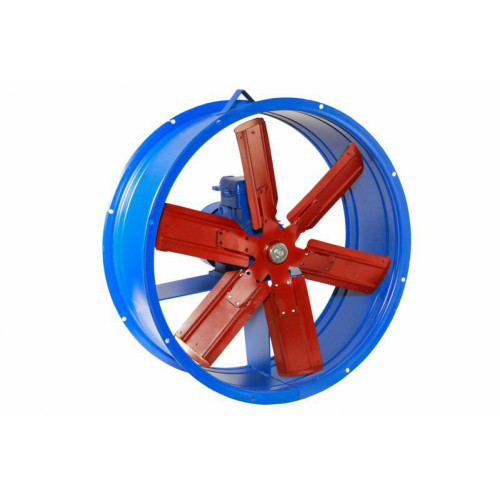

Допустима замена обозначения «В» - взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.Конструктивные особенности и варианты исполнения ВО 06-300 №8ВО 06-300 – осевой вентилятор низкого давления и одностороннего всасывания. Конструкция состоит из цилиндрического корпуса, рамы, рабочего колеса, асинхронного электродвигателя (типа АИР или АИМ), оснащен защитной решеткой. Рабочее колесо (крыльчатка) в устройствах от завода «Вентилятор» имеет не сварную, а клепаную конструкцию, обычно правого вращения. Количество лопаток в нем зависит от типоразмера осевого вентилятора. Устройства могут устанавливаться в оконные проемы либо в стену.Варианты исполнения в зависимости от материалов изготовления: углеродистая сталь (ВО общего назначения), алюминиевые сплавы и разнородные металлы (коррозионностойкие, взрывозащищенные ВО). Преимуществами осевых вентиляторов ВО 06-300 можно назвать простоту конструкции, надежность в эксплуатации, высокий КПД при достаточно низком энергопотреблении. По умолчанию осевые вентиляторы ВО 06-300 производства Санкт-Петербургского завода «Вентилятор» выпускаются без ног (без основания), это удешевляет их стоимость, делая устройства доступнее для потребителя. По желанию заказчика вентилятор может быть изготовлен с ногами. Вентиляторы осевые ВО 06-300 изготавливаются из углеродистой стали. Рабочий орган осевого вентилятора рабочее колесо с 3, 5 или 6 лопатками (лопостями). При работе поток воздуха проходит вдоль оси вентилятора за что он и получил название осевого вентилятора. За счёт простоты исполнения и низкой электропотребляемости, осевые вентиляторы являются наиболее распространёнными и востебованными среди др |
