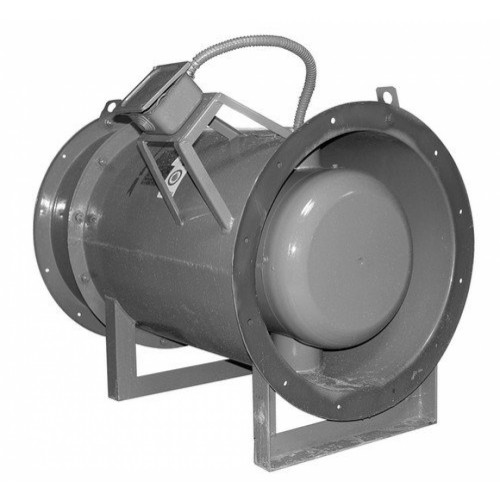

Осевой вентилятор дымоудаления ВОД-ДУ-112

Каталог вентиляторов Веза. Модели, исполнение, габаритные размеры.

Вентиляторы предназначены для удаления возникающих при пожаре газов и одновременно отвода тепла за пределы помещения, могут перемещать газовоздушные смеси с температурой до 400°С и до 600°С в течение не менее 120 минут. При этом обеспечивается локализация зоны пожара и создается возможность проведения работ по борьбе с пожаром и по спасению людей и оборудования.

Вентиляторы изготавливают девяти типоразмеров: 040; 050; 063; 071; 080; 090; 100; 112; 125


Выпускают вентиляторы следующих исполнений:

• общепромышленные (Н)

Конструкция

Вентиляторы с торговой маркой ВОД состоят из корпуса, рабочего колеса, электродвигателя, защитного кожуха. Высоконапорные и высокорасходные вентиляторы имеют большую долю динамического давления в создаваемом полном давлении. Для снижения потерь давления на участках сети, примыкающих к выходному сечению вентилятора, и особенно при отсутствии сети на выходе, рекомендуется за вентилятором устанавливать выходной канал со спрямляющим аппаратом (компоновка 02 и 04). При этом достигается снижение динамического давления вентилятора почти в 2,5 раза. Колесо имеет большой относительный диаметр втулки, составляющий 70% от диаметра колеса, что обусловлено большими размерами двигателя и наличием защитного кожуха. Отличительной особенностью вентиляторов ВОД является возможность установки лопаток под разными углами, благодаря этому вентилятор с одним диаметром колеса обеспечивает целую область режимов. Вентиляторы имеют четыре компоновки, отличающиеся креплением обечайки и наличием спрямляющего аппарата(СА): СА и стойка отсутствуют (компоновка 01); СА есть, стойка отсутствует (компоновка 02); СА отсутствует, стойка есть (компоновка 03); СА и стойка есть (компоновка 04). Все элементы вентилятора имеют защитно-декоративное лакокрасочное покрытие.

Эксплуатация

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. При монтаже вентилятора перед ним и после него должны быть прямые участки канала диаметром, равным диаметру D колеса, и длиной не менее 4D перед вентилятором и 2D за вентилятором. Вентиляторы могут эксплуатироваться в условиях умеренного (У) и тропического (Т) климата 2-й категории размещения по ГОСТ 15150.

Условия эксплуатации:

• температура окружающей среды
  - от минус 45 до +40°С для умеренного климата,
  - от минус 10 до +50°С для тропического климата;
• среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с;
