Технические характеристики ВР 280-46 №12,5
| Марка вентилятора | Исполнение | Электродвигатель | Параметры в рабочей зоне | Масса, кг | Виброизоляторы | ||||
| Частота вращения, об/мин. | Мощность, кВт | Тип* | Производительность, 1000хм/час | Полное давление, Па | Марка | количество в комплекте | |||
| ВР 280-46 №12,5 | 5 | 220 | 11 | подбор | 18,1-58,1 | 280-355 | 750 без эд | ДО-43 | 10 |
| 240 | 15 | подбор | 19,2-62,1 | 340-440 | |||||
| 270 | 18,5 | подбор | 21,6-70,1 | 425-535 | |||||
| 300 | 30 | подбор | 24,5-78,1 | 525-690 | |||||
| 330 | 37 | подбор | 26,7-85,2 | 640-800 | |||||
| 360 | 45 | подбор | 28,9-93,5 | 760-940 | |||||
| 400 | 55 | подбор | 32,5-100,1 | 930-1230 | |||||
| 440 | 75 | подбор | 36,1-111,5 | 1150-1500 | |||||
| 490 | 110 | подбор | 40,0-127,5 | 1400-1870 |
Габаритные и присоединительные размеры ВР 280-46 №12,5 положение корпуса и аэродинамические характеристики представлены в каталоге.
 | Каталог вентиляторов ВР 280-46 №12,5 (Габаритные и присоединительные размеры ) |
| Общая информация ВР 280-46 №12,5 (Варианты исполнения и положения вентилятора) |
Общие сведения ВР 280-46 №12,5
- ТУ 4861-001-85589750
- Среднего давления
- Одностороннего всасывания
- Корпус – спиральный поворотный
- Лопатки рабочего колеса – загнутые вперед
- Количество лопаток рабочего колеса – 32
- Варианты направление вращения – правое, левое
Аналоги ВР 280-46 №12,5
Аналогами вентилятора ВР 280-46 №12,5, обладающими сходными с ним аэродинамическими характеристиками и способными выступить его полноценной заменой, являются вентиляторы ВЦ 14-46, ВР 15-45, ВР 300-45.
Аэродинамические характеристики ВР 280-46 №12,5
Назначение ВР 280-46 №12,5

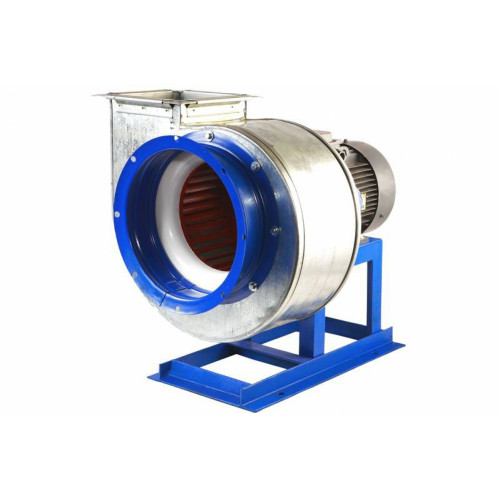

Вентилятор центробежный ВР 280-46 №12,5 предназначен для вентиляции воздуха в самых разнообразных по площади и назначению помещениях. Устанавливается в обычных вентиляционных и отопительных системах. Используется в производственных технологических установках.
Центробежные вентиляторы этого типа рассчитаны на перемещение малозапыленных воздушных масс и газовоздушных смесей (с содержанием в них пыли до 0.1 г/куб.м), с температурой до 80 градусов для стандартных вентиляторов и до 120 – для теплостойких, без волокнистых, липких, взрывоопасных компонентов.
Условия эксплуатации
Вентилятор среднего давления марки ВР 280-46 №12,5 наиболее эффективно функционирует в климатических условиях У и Т при температуре от -40 до +40 градусов. Рекомендуемые согласно ГОСТ категории размещения – 2 и 3, при условии обеспечения защиты двигателя от внешних воздействий в умеренном климате допускается 1-я категория.
Основные варианты изготовления ВР 280-46 №12,5
| Индекс | Назначение и материалы |
| - | Общепромышленное исполнение, материал - углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВК3 | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
ВР 280-46 №12,5 по 1-й и 5-й конструктивным схемам в стандартном (общепромышленном), коррозионно-, теплостойком, взрывозащищенном исполнении. Корпуса (улитки) вентиляторов общего назначения выполняются исключительно из оцинкованной стали, теплостойких – покрываются специальной краской вместе с рамой и рабочим колесом.
ВР 280-46 №12,5 среднего давления – наиболее оптимальный выбор для установки в системах, предъявляющих повышенные требования к аэродинамическим характеристикам вентилятора и их стабильности, и системах, жестко ограничивающих габариты данного оборудования. Производительность этих центробежных вентиляторов варьируется в пределах 600-120000 куб.м/час, полное давление – 250-2800 Па. По желанию заказчика вентилятор ВР 300-45 комплектуются виброизоляторами (виброоснованиями), гибкими вставками на всос и нагнетание.
Способы доставки
В момент оформления покупки вы сможете выбрать подходящий способ доставки и оплаты.
Мы осуществляем доставку всеми удобными способами:
- самовывоз со склада;
- транспортными компаниями – ТК "Энергия", "Аттента", "Автотрейдинг", «ЖелДорЭкспедиция», «Байкал-Сервис»
- Другие транспортные компании - по согласованию с менеджером;
*Доставка до транспортных компаний в пределах г. Санкт-Петербург – бесплатная
Способы оплаты
- Оплата осуществляется на расчетный счет;
- После согласования комплектации и доставки, необходимо выслать реквизиты вашей организации для выставления счета;
- Наши менеджеры в оптимальные сроки подготовят счет для оплаты.
Гарантия от производителя.
