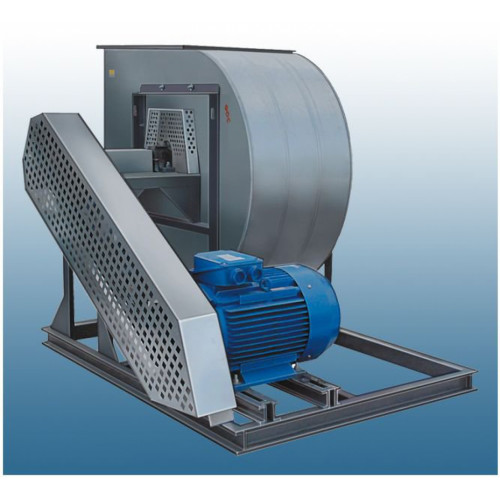

Вентилятор Веза ВРАН6-140-ДУ дымоудаления

Каталог вентиляторов Веза противопожарной (ДУ) и совмещенной вентиляции (ДУВ).

Назначение и описание вентилятора Веза ВРАН6-140-ДУ для удаления газов.

Вентиляторы сертифицированы и имеют разрешение на применение на взрывоопасных и химически опасных производствах и объектах.

Конструкция и исполнение

• Типразмеры: 400; 450; 500; 560; 630; 710; 800; 900; 1000; 1120; 1250 мм - 1ое исполнение;
• Типразмеры: 630; 800; 1000; 1250 мм - 5ое исполнение;
• 400°С; 600°С - 120 мин;
• Общепромышленное;
• Коррозионностойкое;
• Взрывозащищенное;
• Расширено семейство ДУВ – вентиляторов, работающих в режиме общеобменной вытяжки (помимо аварийного режима ДУ);
• Модификация вентиляторов с ЧРП;
• Применение двигателей с повышенным КПД по требованию IE2 или IE3

Вентиляторы Веза ВРАН6-140-ДУ имеют рабочее колесо левого или правого вращения с загнутыми назад лопатками специальной формы, обеспечивающими высокий КПД и низкий шум.

Спиральный корпус - поворотный. Предусмотрена возможность работы вентиляторов в режиме дымоудаления (ДУ) и в совмещенном режиме дымоудаления и вентиляции (ДУВ). В последнем случае вентиляторы комплектуются двигателями для длительной постоянной работы.

Вентиляторы комплектуют стандартными 3-х фазными асинхронными односкоростными двигателями. Для вентиляторов ВРАН9 по 1-й схеме исполнения, возможна комплектация двигателями, позволяющими частотное регулирование скорости вращения.

Для положения корпуса П0 и ЛО для 1-й категории размещения (уличное) предусмотрена защита от атмосферных осадков ЗОНТ-ВРАН (заказывается отдельно, как опция).

Климат, условия эксплуатация Веза ВРАН6-140-ДУ

Вентиляторы Веза ВРАН6-140-ДУ должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й и 2-й категории размещения по ГОСТ 15150.

• температура окружающей среды
  - от минус 45 до +40°С для умеренного климата,
  - от минус 60 до +40°С для умеренного и холодного климата,
  - от минус 10 до +50°С для тропического климата;
• среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

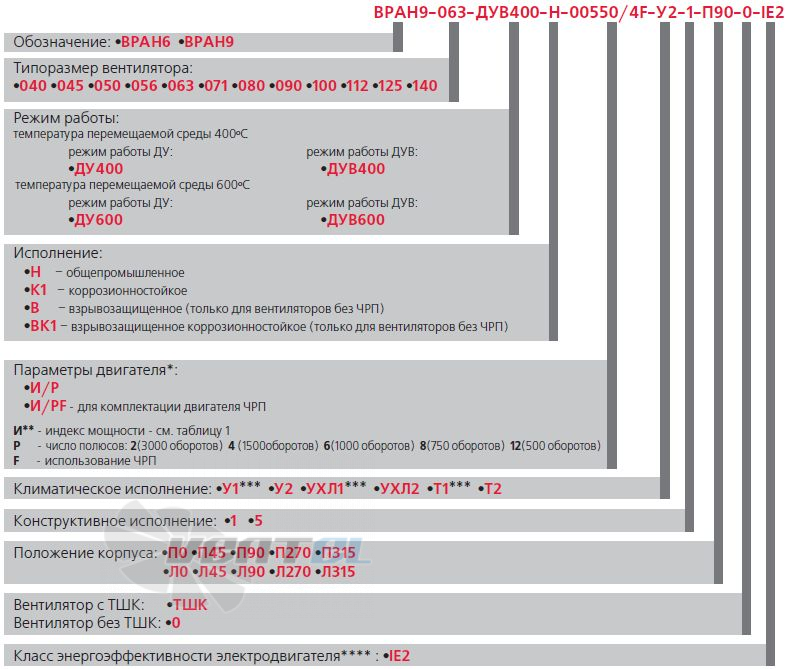

Маркировка Веза ВРАН-ДУ

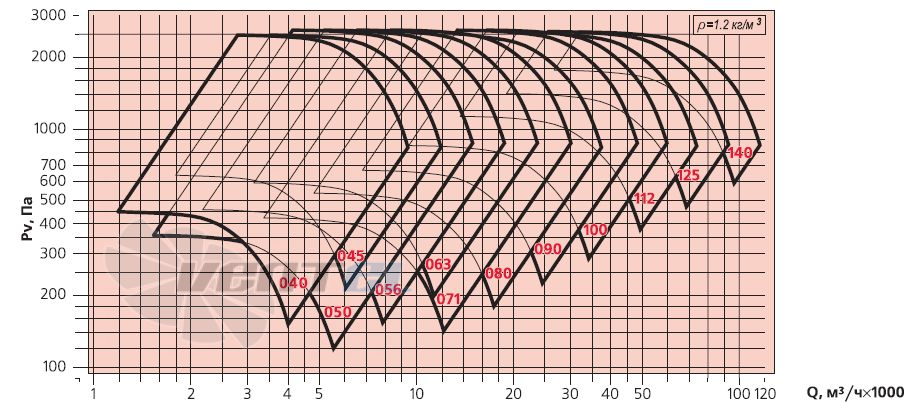

Аэродинамические характеристики ВРАН-ДУ

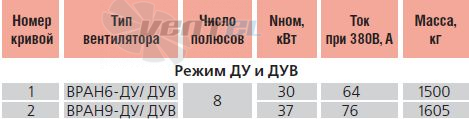

Характеристики, параметры и электродвигатель Веза ВРАН6-140-ДУ

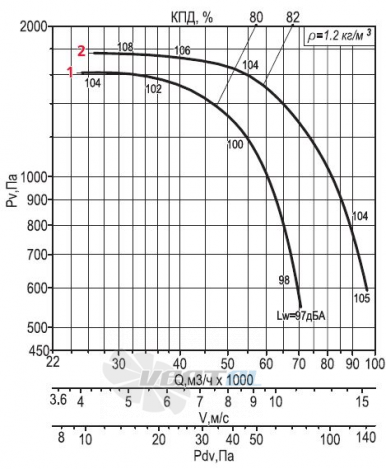

Аэродинамические параметры Веза ВРАН6-140-ДУ

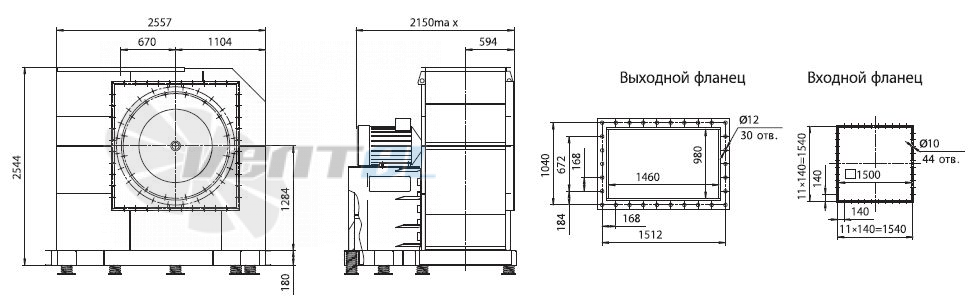

Габаритные размеры

Дополнительная комплектация по запросу

• Термо-шумоизолирующий кожух ТШК
• Соединитель мягкий СОМ-ВРАН
• Защита ЗОНТ-ВРАН
• Шкаф ШСАУ
• Виброизоляторы
• Фланец обратный - ФОВ - ФОН
• Преобразователь частоты
• Устройство плавного пуска
