Насос Waterstry SCRV 200-50-4 одноступенчатый

Общее описание Waterstry

Насосы типа SCRV – одноступенчатые, центробежные, рядные, циркуляционные электронасосы, с соосным размещением патрубков («in-line»), оборудованные стандартным двигателем и торцовым уплотнением.  Конструкция этих насосов с «сухим» ротором делает их менее чувствительными к включениям в перекачиваемой среде по сравнению с подобными насосами с «мокрым» ротором. Насосы сконструированы так, чтобы их можно было снять с трубопровода без демонтажа корпуса.

Насосы серий от SCRV 200 и выше оснащены механическим торцевым уплотнением картриджного типа, что позволяет произвести замену уплотнения без снятия электродвигателя.

Насосы серий 125–150 имеют два типа конструкции вала:

• простая с картриджным уплотнением – соединение с электродвигателем через разъёмную муфту;
• с составным валом насоса – соединение с электродвигателем через неразъёмную муфту посредством посадки и штифтов.

В последнем случае для замены уплотнения потребуется снятие насосной части в сборе с демонтажом рабочего колеса.

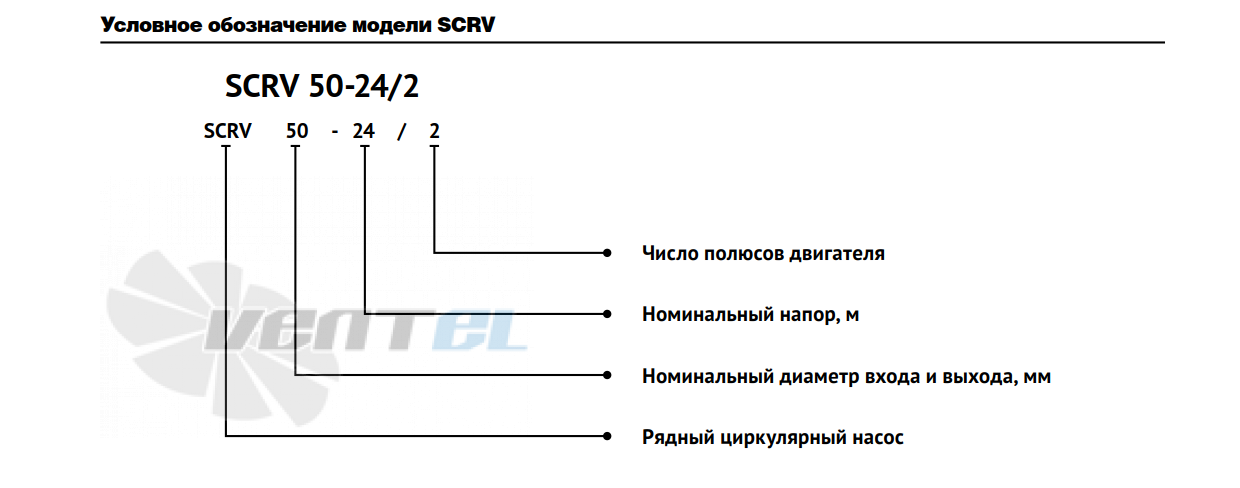

Условное обозначение

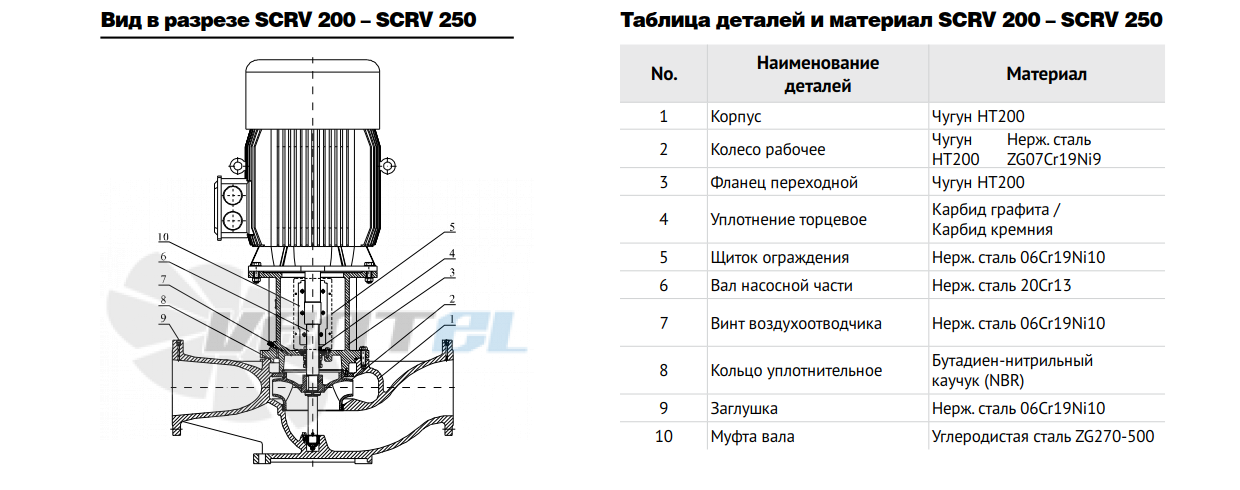

Исполнение и комплектация

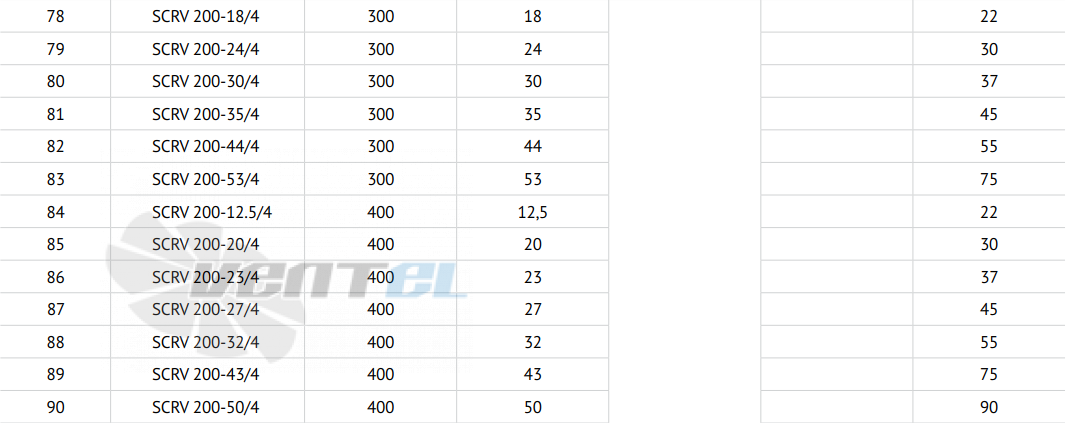

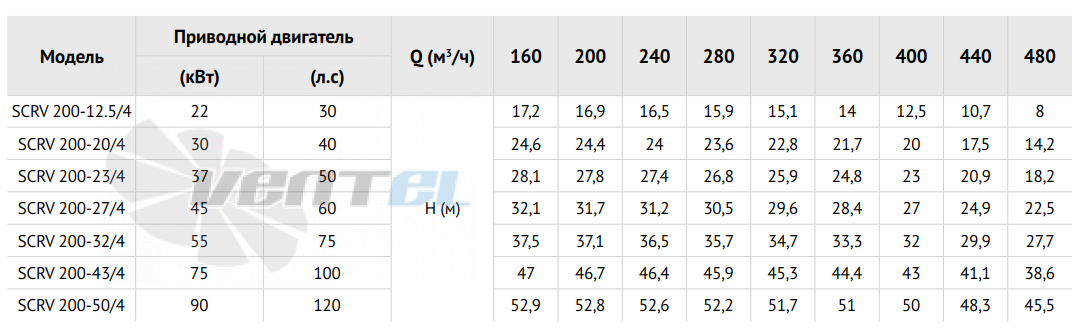

Характеристики Waterstry SCRV 200-50-4

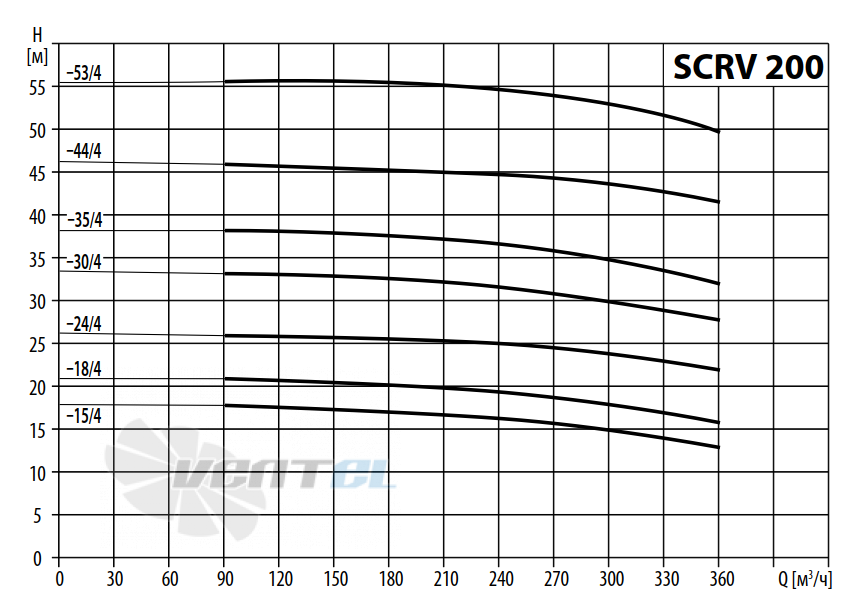

Диапазон гидравлических характеристик

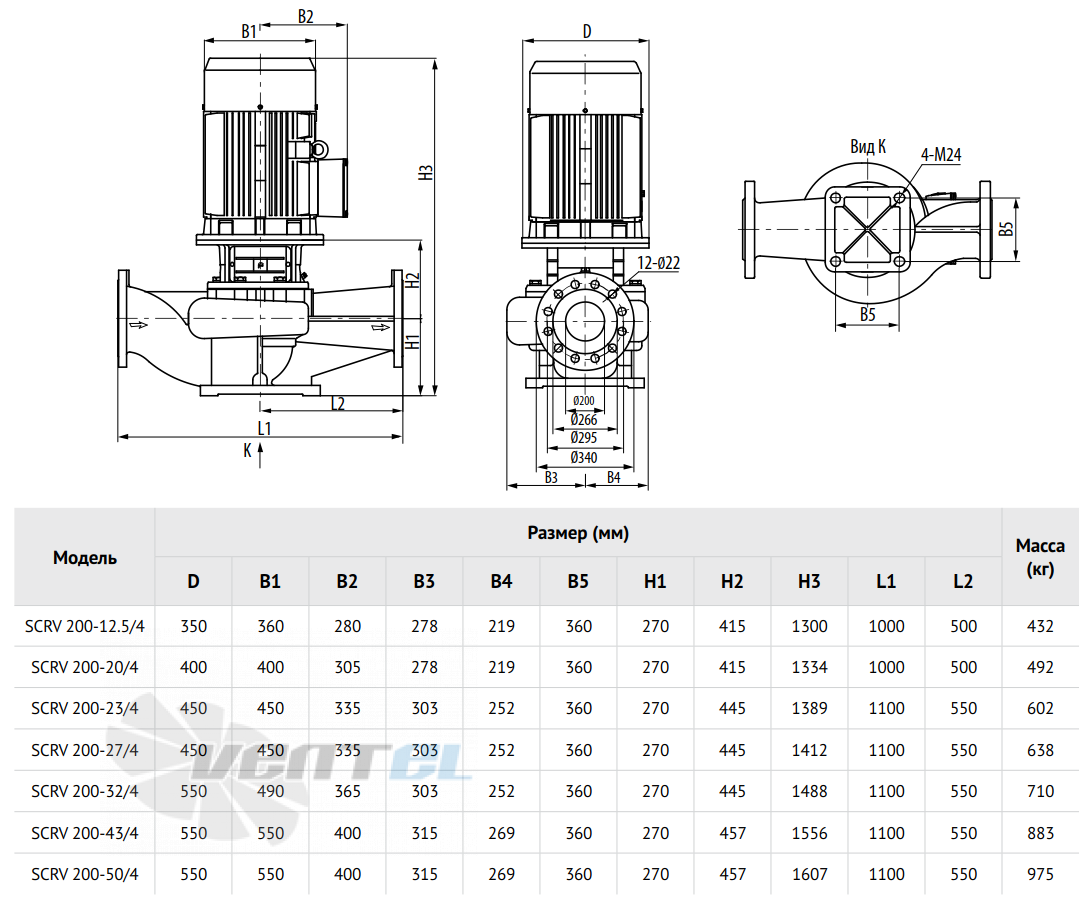

Габаритные размеры Waterstry SCRV 200-50-4

Перекачиваемые жидкости

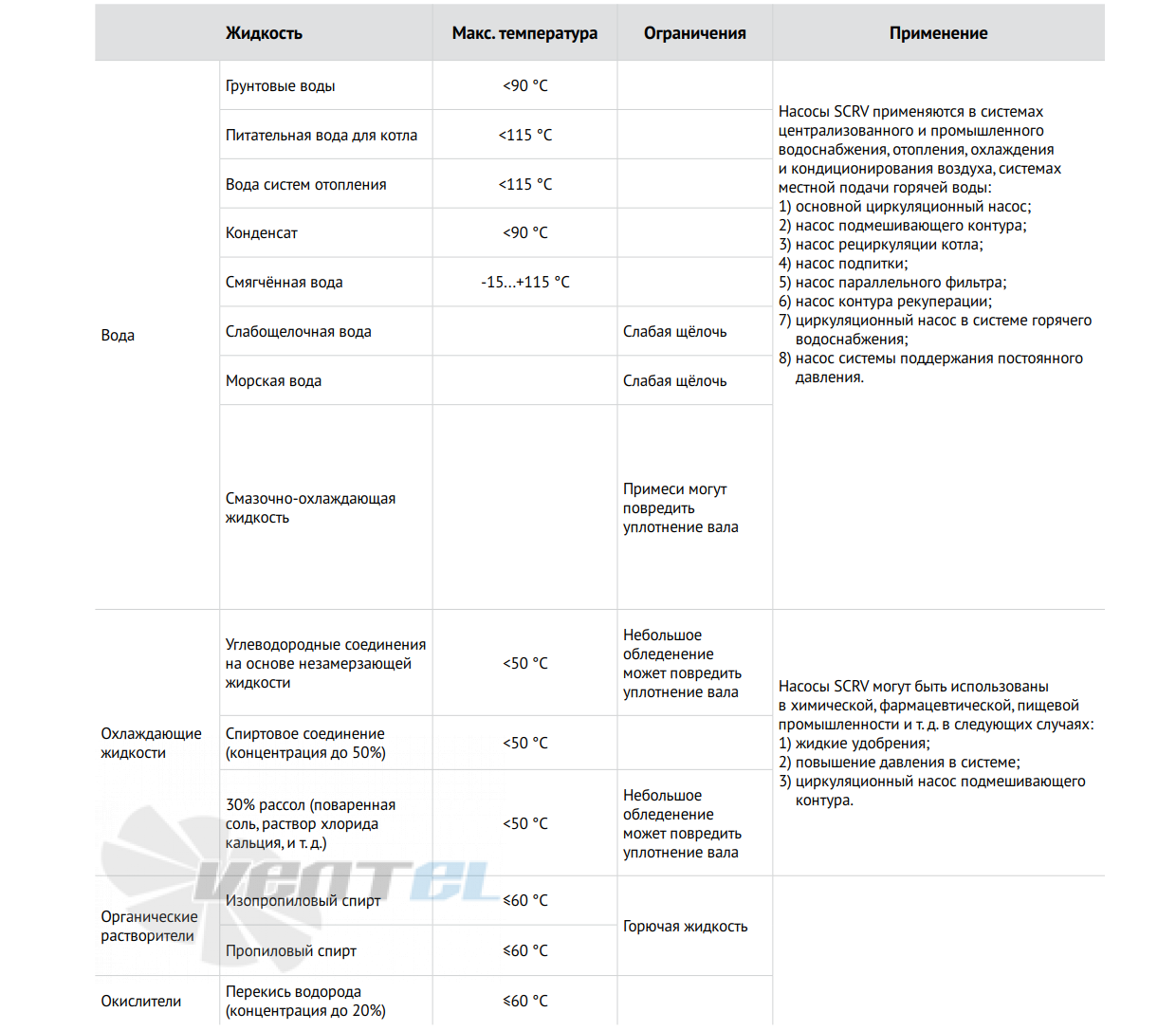

• Чистые, маловязкие, неагрессивные и взрывобезопасные жидкости без твердых или длинноволокнистых включений (примеры жидкостей приведены в табл. 3);
• Перекачиваемая жидкость не должна механически или химически воздействовать на материал насоса;
• Если кинематическая вязкость или плотность перекачиваемой жидкости выше, чем у воды, гидравлические характеристики насоса уменьшаются, а потребляемая мощность – увеличивается;
• Температура перекачиваемой жидкости: -15...+115 °С (По требованию до 140 °С); • Максимальное рабочее давление: стандартное исполнение 12 бар, специальное исполнение — 16 бар.
