1. Описание рабочего колеса RH71C.1R/NS07 c нерегулируемой ступицей из стали

Оптимально подходит для использования без спирального корпуса, благодаря аэродинамически оптимизированной форме лопаток рабочего колеса. С вращающимся безлопаточным диффузором, повышающим КПД и улучшающим акустические характеристики.

Защита ступицы

• NA02 - NA04 (алюминий): без дополнительной защиты
• NS06 - NS08 (серый чугун): смазка маслом

После монтажа требуется проведение балансировочных испытаний; при необходимости производится дополнительная балансировка.

• Рабочие колеса предназначены для непрерывной эксплуатации S1.
• Монтаж в горизонтальном или вертикальном положении.

Направление вращения

Рабочее колесо вращается по часовой стрелке, если смотреть со стороны всасывания. Если рабочее колесо вращается в противоположном направлении, т. е. изогнутыми краями лопаток вперед, то возникает опасность перегрузки электродвигателя. Перед вводом вентилятора в эксплуатацию необходимо убедиться, что рабочее колесо вращается в правильном направлении.

• Количество лопаток: 7 загнутых назад;
• Сварная конструкция из листовой стали;
• Трехфазный электродвигатель от сети 230/380В, 50 Гц;
• Мощность от 0,55 до 375 кВт с 2, 4 и 6 полюсами;
• Эксплуатация при температурах до 80 °С;
• Cтепень защиты IP 55;
• Класс нагревостойкости изоляции F (155 °С);
• Рабочее колесо статически и динамически сбалансировано;
• По запросу с повышенной защитой от коррозии;
• Заводская табличка с указанием диаметра ступицы, максимально до пустимой скорости вращения и качества балансировки;
• С приклеенной на корпус стрелкой, указывающей направление вращения;
• Посадка ступицы на вал с балансировкой с полушпонкой.

По запросу:

• Электродвигатель со встроенным преобразователем частоты.
• Повышенная защита от коррозии.

2. Рабочие характеристики Ziehl-abegg RH71C.1R/NS07

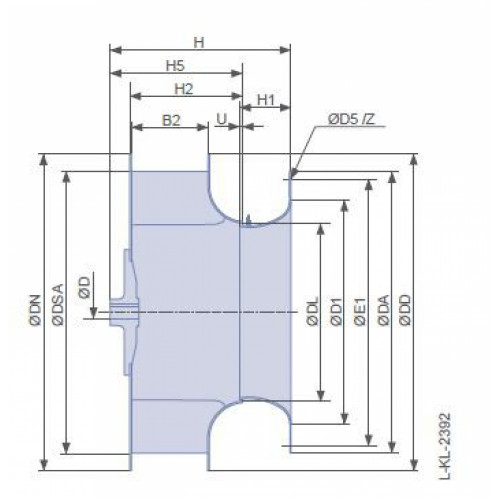

3. Габаритные и присоединительные размеры Ziehl-abegg RH71C.1R/NS07

4. Инструкции руководства по монтажу и по эксплуатации

	Краткое руководство инструкция по монтажу и эксплуатации сери RH-C - Русский
	Краткое руководство AM-PREMIUM регулировочный модуль ECblue - Русский
	Краткое руководство AM-MODBUS коммуникационный модуль ECblueнн - Русский
	Обзор продукции Ziehl-abegg - English
	Рабочее колесо Cpro - легкое, устойчивое, прочное, тихое и эффективное. - Русский

5. Расшифровка наименования
