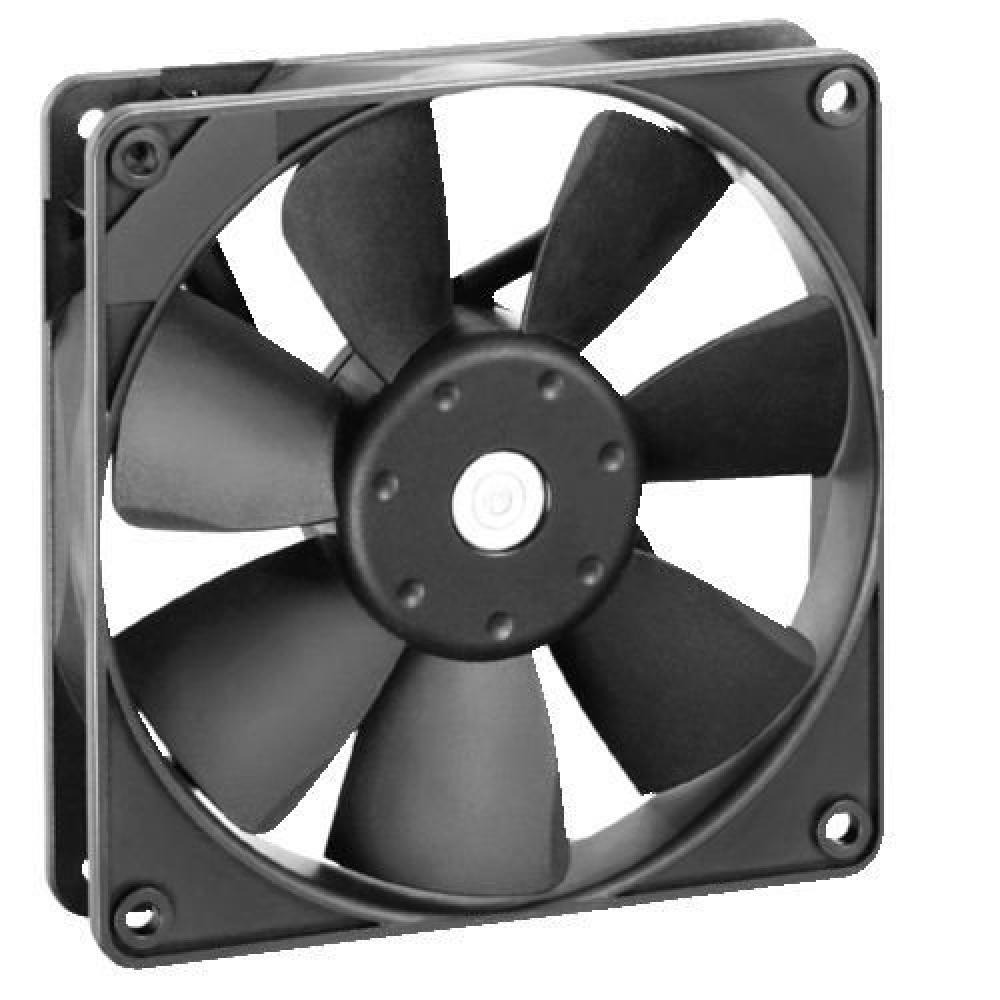

Вентилятор Ebmpapst 4412FM 119x119x25 - компактный

4412FM 119x119x25  DC бесшумная работа и длительный срок службы

	Компактные вентиляторы постоянного и переменного тока 2006 - Русский
	КРАТКИЙ ОБЗОР компактных вентиляторов Ebmpapst - Русский
	Компактные вентиляторы AC, EC, DC 2010 - English
	Компактные вентиляторы AC, EC, DC 2011 - English

Техническая информация

• Выбор вентилятора - для окончательного выбора типа вентилятора необходимо учитывать его соответствие следующим требованиям: уровень шума, ограничения по размеру, экономичность и специальные условия окружающей среды.

• Электронная защита от смены полярности - вентиляторы постоянного тока имеют электрически коммутированный привод с электронной защитой от смены полярности. Электроника удобно расположена во втулке вентилятора.

• Срок службы - важной характеристикой вентиляторов постоянного тока является длительный срок службы изделий. Благодаря высокой эффективности бесщеточных приводов, тепловая нагрузка подшипников сведена к минимуму, таким образом, значительно увеличивая срок службы вентиляторов.

• Степень защиты - вентиляторы постоянного тока как с подшипниками скольжения так, и качения имеют двигатели с классом изоляции Е. Все вентиляторы имеют степень защиты IP 20. Возможна поставка изделий с категорией защиты IP 54 и специальной категории защиты.

• Напряжение - напряжение питания вентиляторов постоянного тока может регулироваться. Благодаря этому возможна оптимальная адаптация производительности по воздуху к требованиям охлаждения, а уровень шума снижается до минимума. Напряжение питания вентиляторов постоянного тока может быть на 50 % ниже и на 25 % выше их номинального напряжения.

Высокая производительность при среднем давлении

Микровентиляторы постоянного тока с электронной коммутацией внешнего роторного двигателя. Полностью интегрированная коммутационная электроника.
Электронная защита от неправильного подключения напряжения питания. Вентилятор работает только тогда, когда полярность соблюдена. Входная защита от блокировки и перегрузки.
Вентилятор из стекловолокна, укрепленного пластиком. PBTP кожух, РА рабочее колесо.
Воздух выходит по направляющим. Управление вращением при CCW слежении за ротором.
Подключение к питанию через двужильный AWG 24, TR 64 провод. Провод имеет зачищенные и залуженные концы.

Рабочие параметры Ebmpapst 4412FM 119x119x25 стоимость

* ПРИМЕЧАНИЕ. В таблице обозначены: буквой S – подшипники скольжения, а буквой К – подшипники качения.

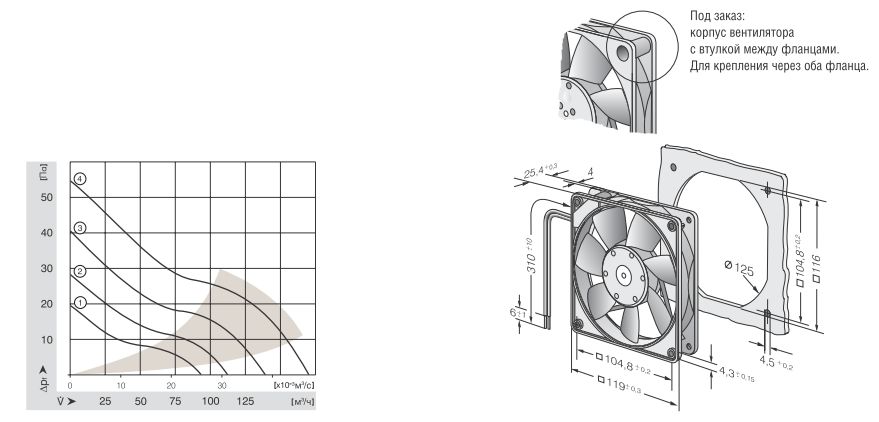

Габаритные размеры и график производительности

Общее описание вентиляторов Ebmpapst серии 4412FM 119x119x25

Осевые

Поток воздуха через рабочее колесо осевого вентилятора проходит параллельно оси вращения, то есть, другими словами, по оси вентилятора. Осевые вентиляторы при свободном нагнетании и нулевом статическом давлении имеют минимальную мощность потребления, которая увеличивается при возрастании давления сопротивления. Для охлаждения электроники осевые вентиляторы преимущественно оснащаются внешним корпусом, и электродвигатель встраивается в ступицу рабочего колеса. Такая компактная конструкция дает возможность экономить место в приборе. На фланце уже предусмотрены монтажные отверстия для крепления.

Диагональные вентиляторы

На первый взгляд, диагональные вентиляторы очень мало отличаются от осевых вентиляторов. Воздух всасывается параллельно оси вентилятора, но выдувается по диагонали. Благодаря конической форме колеса и корпуса всасываемый воздух в диагональных вентиляторах имеет большую степень сжатия и окружную скорость. При прямом сравнении с осевыми вентиляторами такого же типоразмера и сопоставимой мощности вентиляторы данной конструкции работают гораздо тише.

Бесшумная работа

Аэродинамически оптимальная конструкция и высокая механическая точность обеспечивают постоянный низкий уровень шума вентиляторов. В вентиляторах постоянного тока "мягкая" электронная коммутация обеспечивает беспрецедентно низкий уровень шума. Плавная регулировка и отсутствие пошагового переключения обмоток двигателя заметно снижает также генерирование механических шумов. В современной звукоизмерительной камере для каждой серии вентиляторов, начиная с самого начала, проводится ряд измерений с последующей компьютерной обработкой.

Защита

Компания "ЭБМ-ПАПСТ" предлагает под заказ разные серии вентиляторов с классом защиты IP-54: их статор и все электрические элементы полностью залиты специальным составом. Для эксплуатации в особо агрессивных средах и экстремальных окружающих условиях могут устанавливаться нержавеющие шарикоподшипники. Это позволяет обеспечить дополнительную надежность в экстремальных условиях эксплуатации.

Длительный срок службы

Долговечность и бесшумная работа вентиляторов для приборов в значительной степени определяются системой подшипников. Для большинства приборных вентиляторов используется проверенная практикой система подшипников Sintec. Эти подшипники отличаются небольшим шумом и устойчивостью к нагрузками на протяжении всего срока эксплуатации. Что касается термостойкости, то подшипники Sintec могут применяться без проблем, в подавляющем большинстве случаев. Несмотря на несколько больший уровень рабочего шума и чувствительность шарикоподшипников к ударам, при экстремальных термических нагрузках и в плохих условиях применения (экстремальные условия окружающей среды, критичное место установки) необходимо отдавать преимущество именно таким подшипникам. Приведенные в этом каталоге данные по сроку службы основаны на результатах обширных испытаний на долговечность и признанных математических/научных расчетах долговечности. Все новые знания, полученные из результатов испытаний на долговечность, постоянно отображаются в описаниях изделий.
