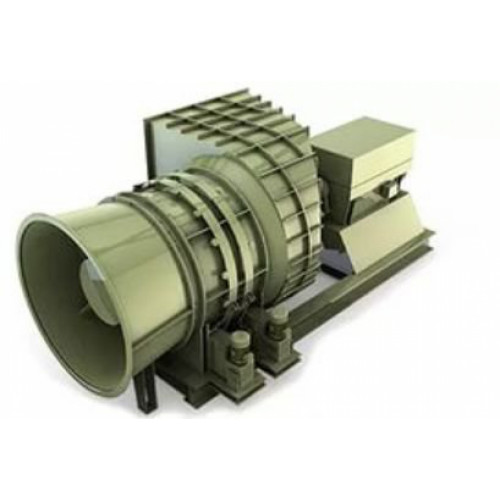

Описание ВО-26АР
Реверсивные осевые одноступенчатые вентиляторы серии “Аэровент-ВО-А” размерного ряда ВО-26АР (вентилятор осевой - диаметр рабочего колеса в дм - реверсивный) предназначены для широкого промышленного применения в реверсивных системах вентиляции, в том числе, для проветривания закрытых и действующих шахт, рудников, метрополитенов и тоннелей с диапазоном подачи воздуха 5-1100 м3/с. и статическим давлением 100-8500 Па.
Технические особенности ВО-26АР
- Производительность 5-1100 м3/с;
- Давление 100-8500 Па;
- Bентиляторы построены на базе модификаций специальной реверсивной аэродинамической схемы “Аэровент - AV72-090Tw” высокой быстроходности, обеспечивающей достижение полного КПД вентилятора со входной коробкой и диффузором на уровне 80%;
- Переход вентилятора в реверсивный режим осуществляется путем изменения направления вращения ротора на обратное (при соответствующей перестановке закрылков в модификациях с НА) с соотношением подачи на номинальном режиме при прямом течении и реверсировании 80% и более;
- Регулирование режима работы вентиляторов осуществляется путем изменения угла установки лопаток рабочего колеса при остановленном вентиляторе (базовое исполнение) или на ходу, поворотом закрылков НА с помощью электромеханического привода, (сочетание этих двух способов обеспечивает наиболее высокую эффективность регулирования);
- Применение регулируемых направляющих аппаратов позволяет улучшить реверсивные качества и повысить максимальное давление вентилятора на 15-20% по сравнению с базовым исполнением без снижения достигнутого уровня КПД;
- Роторная группа и лопаточная система рабочего колеса каждого типоразмера вентилятора оптимизированы методами конечно-элементного, прочностного и частотного анализа с тщательной отстройкой от резонансных режимов;
- Размещение вентилятора и электродвигателя на общей раме без промежуточного вала повышает эксплуатационную надежность установки;
- Модификации со специальными высокоэффективными противосрывными устройствами гарантируют стабильность аэродинамических характеристик вентиляторов в условиях вентиляционных сетей с переменными характеристиками;
- Применение специальных методов аэроакустического проектирования лопаточных систем и элементов проточной части вентиляторов обеспечило минимальный уровень генерации шума непосредственно в источнике образования.
Конструкция ВО-26АР
Вентилятор ВО-26АР в базовом исполнении состоит из:
- корпуса 1 с неподвижным спрямляющим аппаратом;
- роторной группы 2, включающей вал и рабочее колесо с поворотными лопатками;
- входной коробки 3,которая может занимать различные технологически необходимые положения;
- диффузора 4;
- кока 5;
- подшипниковых опор 6 и 7;
- соединительной муфты 8;
- тормоза 9;
- рамы 10;
- электродвигателя 11.
Подшипниковые опоры 6 и 7 ротора 2 располагаются соответственно во втулке спрямляющего аппарата корпуса 1 и на раме 10, на которой также расположен электродвигатель 11. Предусмотренные модификации вентиляторов дополнительно оснащаются противосрывными устройствами, стационарными входными направляющими аппаратами (ВНА) или специальными ВНА с поворотными закрылками.
