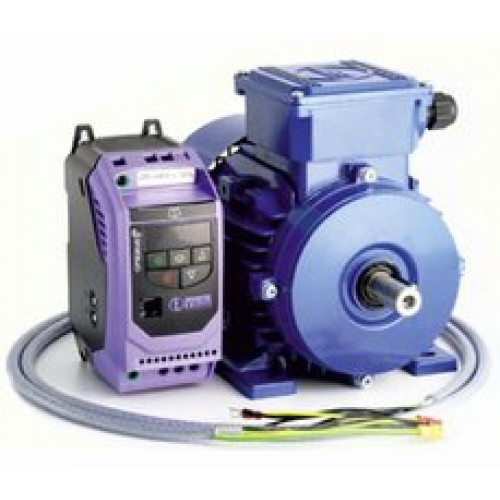

Электродвигатель ЭЛРЕ ДАР160S6 для частотного регулирования

Электродвигатели асинхронные с короткозамкнутым ротором общего назначения, частотно-регулируемые ДАР, предназначены для работы в составе одиночного и (или) группового частотно-регулируемого электропривода или от сети переменного тока в режиме S1-S9 по ГОСТ Р 52776 частоты 50 Гц и 60 Гц.

Применяются следующие способы охлаждения электродвигателей по IEC 60034-6:

• С независимой вентиляцией (IC416) для работы в широком диапазоне частоты вращения .
• С самовентиляцией (IC411) с ограниченным диапазоном регулирования или/и снижением момента при уменьшении частоты вращения.
• С естественным охлаждением (IC410) – для работы с широким диапазоном регулирования, при условии невозможности применения других способов охлаждения.

Примечание - В настоящем каталоге не указаны технические параметры электродвигателей с типом охлаждения IC410.

Примечание: Масса указана для электродвигателей с самовентиляцией монтажного исполнения IM1

Структура условного обозначения

Полный каталог Бланк заказа Габаритные размеры

Электродвигатели изготавливаются следующих модификаций:
- с самовентиляцией - модификация «О» (рис.1);
- с тормозом,энкодером и принудительной вентиляцией – модификация «ТДВ» (рис.2);
- с энкодером и принудительной вентиляцией – модификация «ДВ» (рис.3);
- с электромагнитным тормозом и самовентиляцией - модификация «Т» (рис.4);
- с принудительной вентиляцией – модификация «В» (рис.5);
- с тормозом и принудительной вентиляцией – модификация «ТВ» (рис.6);
По требованию Потребителя электродвигатели могут быть изготовлены иных модификаций.

Рисунок 1	Рисунок 2
Рисунок 3	Рисунок 4
Рисунок 5	Рисунок 6
